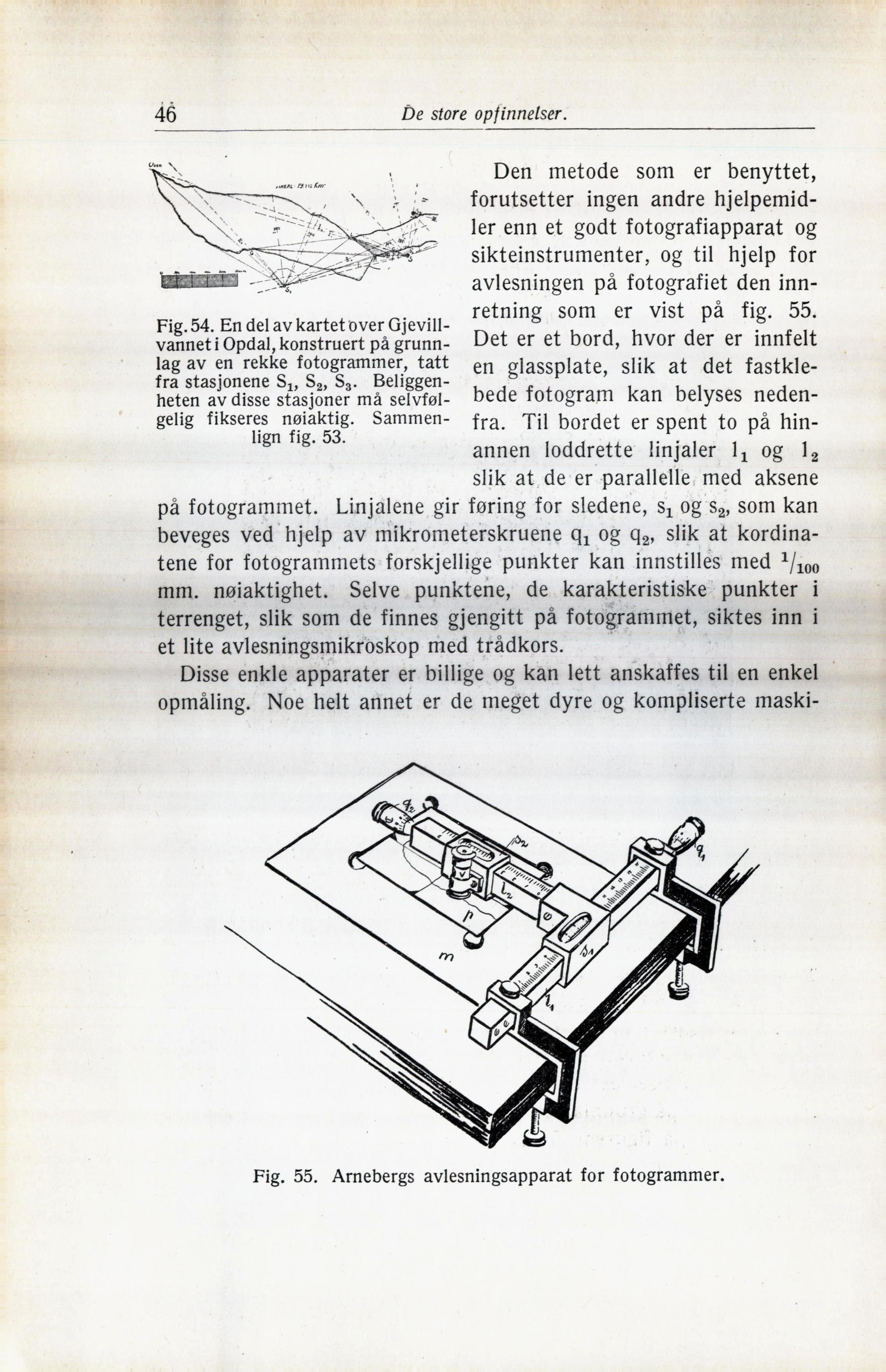

46
De store opfinnelser.
Fig. 54. En del av kartet over Gjevi 11
-vannet i Opdal, konstruert på
grunnlag av en rekke fotogrammer, tatt
fra stasjonene Sx, S2, S3.
Beliggenheten av disse stasjoner må
selvfølgelig fikseres nøiaktig.
Sammenlign fig. 53.
Den metode som er benyttet,
forutsetter ingen andre
hjelpemidler enn et godt fotografiapparat og
sikteinstrumenter, og til hjelp for
avlesningen pà fotografiet den
innretning som er vist på fig. 55.
Det er et bord, hvor der er innfelt
en glassplate, slik at det
fastkle-bede fotogram kan belyses
nedenfra. Til bordet er spent to på
hinannen loddrette linjaler lx og 12
slik at de er parallelle med aksene
på fotogrammet. Linjalene gir føring for sledene, sx og s2, som kan
beveges ved hjelp av mikrometerskruene qx og q2, slik at
kordina-tene for fotogrammets forskjellige punkter kan innstilles med 1/100
mm. nøiaktighet. Selve punktene, de karakteristiske punkter i
terrenget, slik som de finnes gjengitt på fotogrammet, siktes inn i
et lite avlesningsmikroskop med trådkors.
Disse enkle apparater er billige og kan lett anskaffes til en enkel
opmåling. Noe helt annet er de meget dyre og kompliserte
maski
Fig. 55. Arnebergs avlesningsapparat for fotogrammer.
