146
De store opfinnelser.

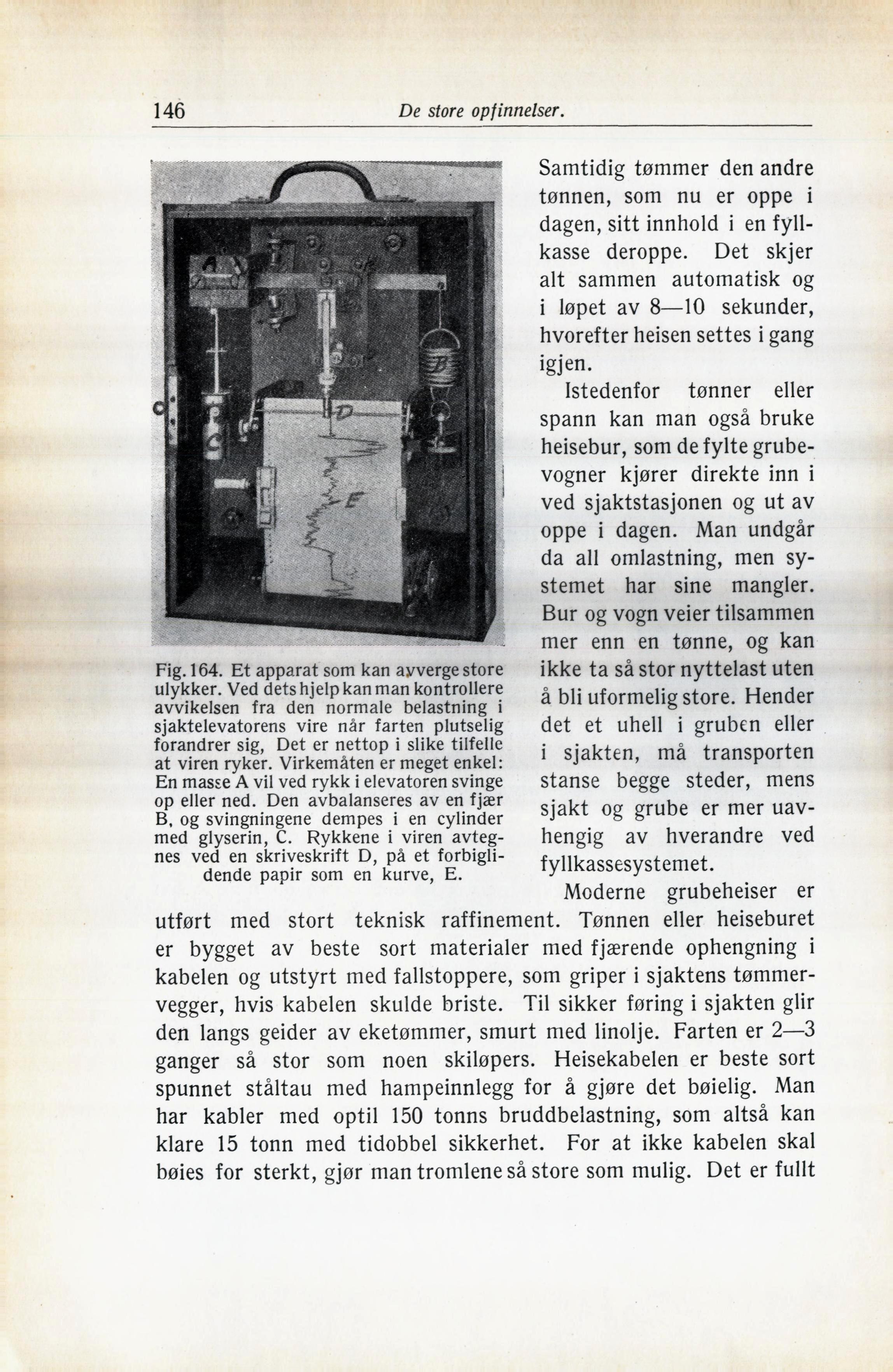

Fig. 164. Et apparat som kan avverge store
ulykker. Ved dets hjelp kan man kontrollere
avvikelsen fra den normale belastning i
sjaktelevatorens vire når farten plutselig
forandrer sig, Det er nettop i slike tilfelle
at viren ryker. Virkemåten er meget enkel:
En masse A vil ved rykk i elevatoren svinge
op eller ned. Den avbalanseres av en fjær
B, og svingningene dempes i en cylinder
med glyserin, C. Rykkene i viren
avtegnes ved en skriveskrift D, på et
forbigli-dende papir som en kurve, E.
Samtidig tømmer den andre
tønnen, som nu er oppe i
dagen, sitt innhold i en
fyll-kasse deroppe. Det skjer
alt sammen automatisk og
i løpet av 8—10 sekunder,
hvorefter heisen settes i gang
igjen.
Istedenfor tønner eller
spann kan man også bruke
heisebur, som de fylte
grube-vogner kjører direkte inn i
ved sjaktstasjonen og ut av
oppe i dagen. Man undgår
da all omlastning, men
systemet har sine mangler.
Bur og vogn veier tilsammen
mer enn en tønne, og kan
ikke ta så stor nyttelast uten
å bli uformelig store. Hender
det et uhell i gruben eller
i sjakten, må transporten
stanse begge steder, mens
sjakt og grube er mer
uavhengig av hverandre ved
fyllkassesystemet.
Moderne grubeheiser er
utført med stort teknisk raffinement. Tønnen eller heiseburet
er bygget av beste sort materialer med fjærende ophengning i
kabelen og utstyrt med fallstoppere, som griper i sjaktens
tømmer-vegger, hvis kabelen skulde briste. Til sikker føring i sjakten giir
den langs geider av eketømmer, smurt med linolje. Farten er 2—3
ganger så stor som noen skiløpers. Heisekabelen er beste sort
spunnet ståltau med hampeinnlegg for å gjøre det bøielig. Man
har kabler med optil 150 tonns bruddbelastning, som altså kan
klare 15 tonn med tidobbel sikkerhet. For at ikke kabelen skal
bøies for sterkt, gjør man tromlene så store som mulig. Det er fullt
