210
De store opfinnelser.

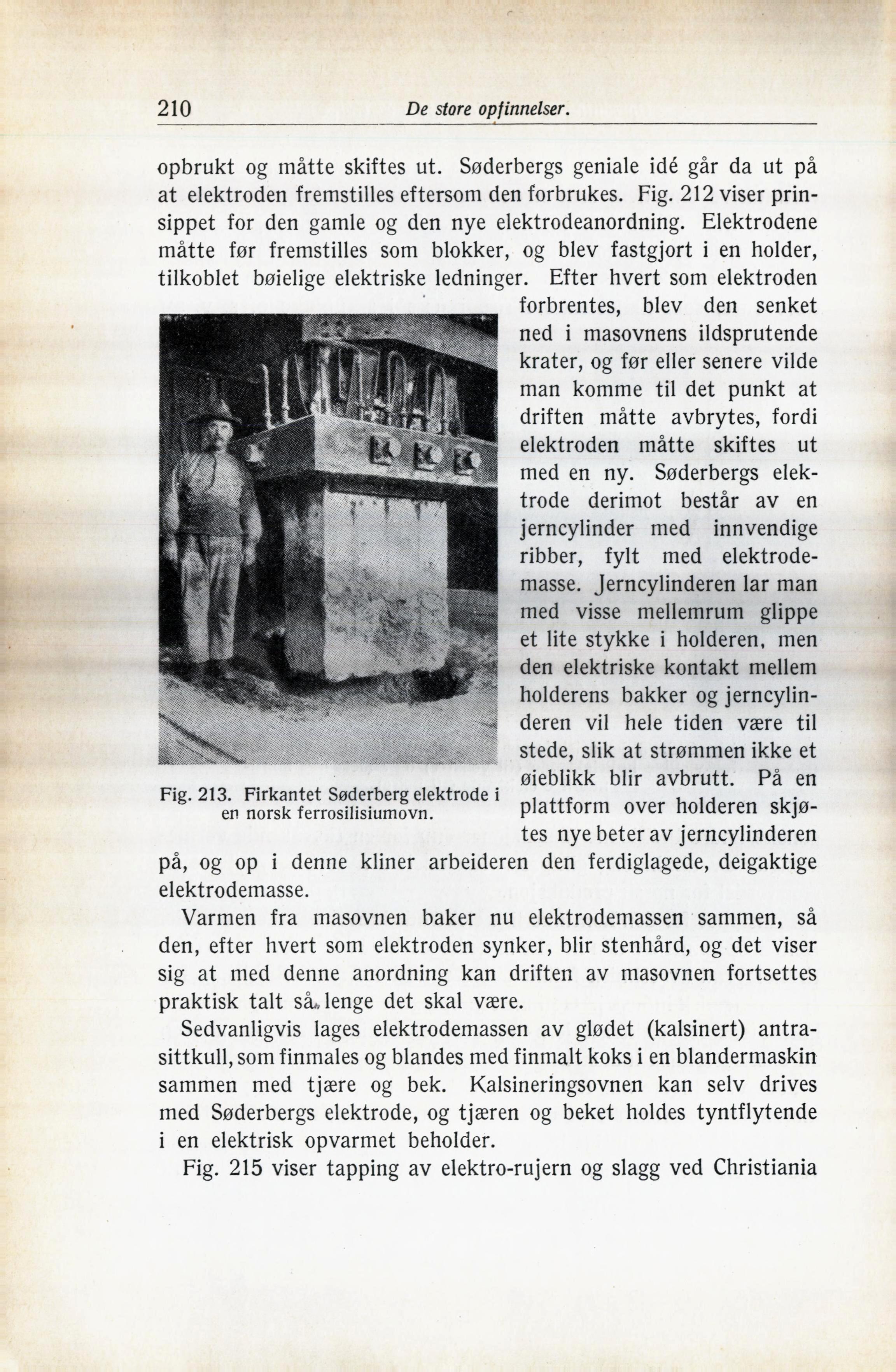

Fig. 213. Firkantet Søderberg elektrode i
en norsk ferrosilisiumovn.
opbrukt og måtte skiftes ut. Søderbergs geniale idé går da ut på
at elektroden fremstilles eftersom den forbrukes. Fig. 212 viser
prinsippet for den gamle og den nye elektrodeanordning. Elektrodene
måtte før fremstilles som blokker, og blev fastgjort i en holder,
tilkoblet bøielige elektriske ledninger. Efter hvert som elektroden
forbrentes, blev den senket
ned i masovnens ildsprutende
krater, og før eller senere vilde
man komme til det punkt at
driften måtte avbrytes, fordi
elektroden måtte skiftes ut
med en ny. Søderbergs
elektrode derimot består av en
jerncylinder med innvendige
ribber, fylt med
elektrodemasse. Jerncylinderen lar man
med visse mellemrum glippe
et lite stykke i holderen, men
den elektriske kontakt mellem
holderens bakker og
jerncylinderen vil hele tiden være til
stede, slik at strømmen ikke et
øieblikk blir avbrutt. På en
plattform over holderen
skjøtes nye beter av jerncylinderen
på, og op i denne kliner arbeideren den ferdiglagede, deigaktige
elektrodemasse.
Varmen fra masovnen baker nu elektrodemassen sammen, så
den, efter hvert som elektroden synker, biir stenhård, og det viser
sig at med denne anordning kan driften av masovnen fortsettes
praktisk talt sædenge det skal være.
Sedvanligvis lages elektrodemassen av giødet (kalsinert)
antra-sittkull, som finmales og blandes med finmalt koks i en blandermaskin
sammen med tjære og bek. Kalsineringsovnen kan selv drives
med Søderbergs elektrode, og tjæren og beket holdes tyntflytende
i en elektrisk opvarmet beholder.
Fig. 215 viser tapping av elektro-rujern og slagg ved Christiania
