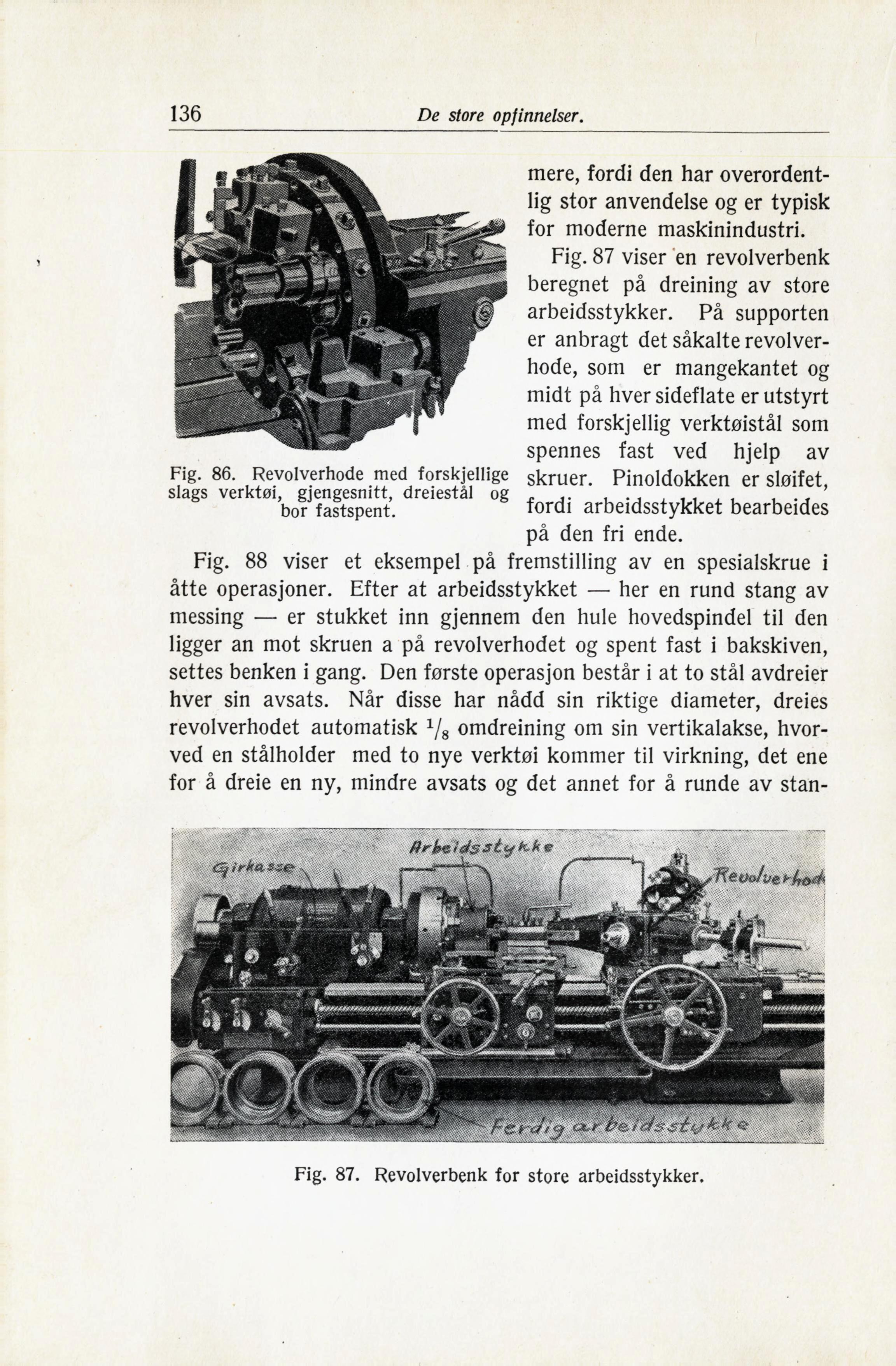

136
De store opfinnelser.
Fig. 86. Revolverhode med forskjellige
slags verktøi, gjengesnitt, dreiestål og
bor fastspent.
mere, fordi den har
overordentlig stor anvendelse og er typisk
for moderne maskinindustri.
Fig. 87 viser en revolverbenk
beregnet på dreining av store
arbejdsstykker. På supporten
er anbragt det såkalte
revolver-hode, som er mangekantet og
midt på hver sideflate er utstyrt
med forskjellig verktøistål som
spennes fast ved hjelp av
skruer. Pinoldokken er sløifet,
fordi arbejdsstykket bearbeides
på den fri ende.
Fig. 88 viser et eksempel på fremstilling av en spesialskrue i
åtte operasjoner. Efter at arbeidsstykket — her en rund stang av
messing — er stukket inn gjennem den hule hovedspindel til den
ligger an mot skruen a på revolverhodet og spent fast i bakskiven,
settes benken i gang. Den første operasjon består i at to stål avdreier
hver sin avsats. Når disse har nådd sin riktige diameter, dreies
revolverhodet automatisk x/8 omdreining om sin vertikalakse,
hvorved en stålholder med to nye verktøi kommer til virkning, det ene
for å dreie en ny, mindre avsats og det annet for å runde av
stan
Fig. 87. Revolverbenk for store arbeidsstykker.
