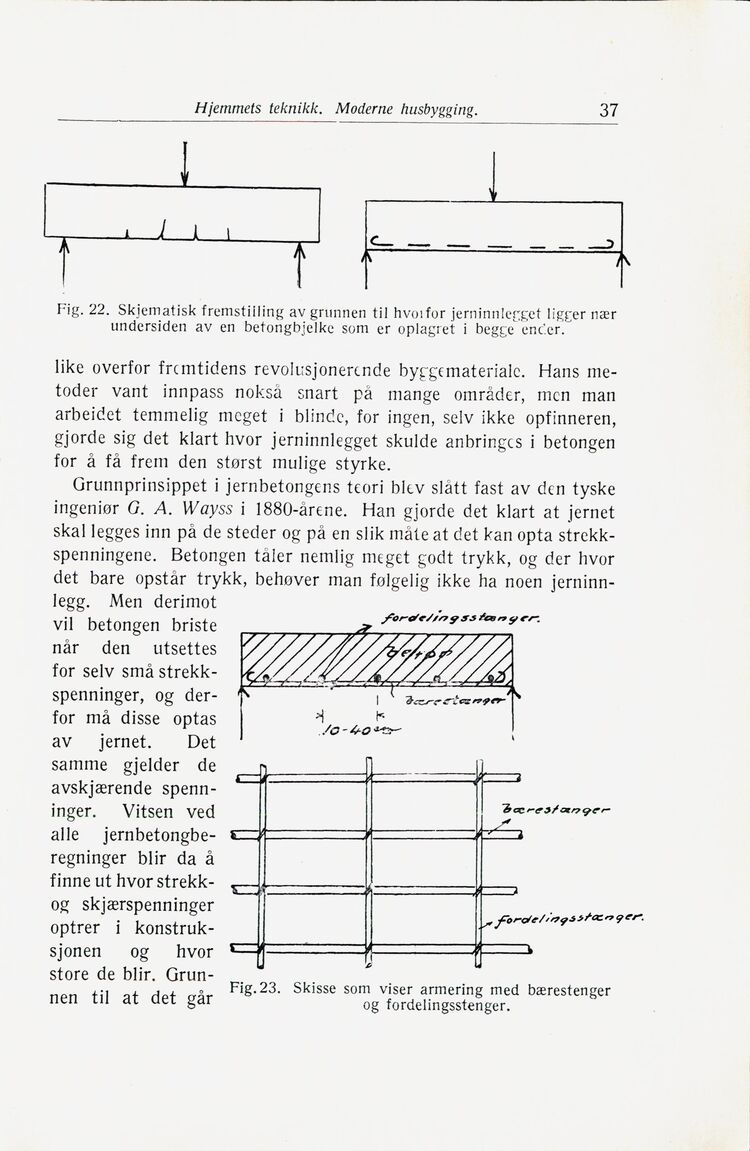

Hjemmets teknikk. Moderne husbygging.
37
Fig. 22. Skjematisk fremstilling av grunnen til hvoifor jerninnlegget ligger nær
undersiden av en betongbjelke som er oplagret i begge ender.
like overfor fremtidens revolusjonerende byggemateriale. Hans
metoder vant innpass nokså snart pa mange områder, men man
arbeidet temmelig meget i blinde, for ingen, selv ikke opfinneren,
gjorde sig det klart hvor jerninnlegget skulde anbringes i betongen
for å få frem den størst mulige styrke.
Grunnprinsippet i jernbetongens teori blev slatt fast av den tyske
ingeniør G. A. Wayss i 1880-arene. Han gjorde det klart at jernet
skal legges inn på de steder og på en slik måte at det kan opta
strekkspenningene. Betongen taler nemlig meget godt trykk, og der hvor
det bare opstar trykk, behøver man følgelig ikke ha noen
jerninn-legg. Men derimot
vil betongen briste
nar den utsettes
for selv små
strekkspenninger, og
derfor må disse optas
av jernet. Det
samme gjelder de
avskjærende
spenninger. Vitsen ved
alle
jernbetongbe-regninger blir da å
finne ut hvor
strekk-og skjærspenninger
optrer i
konstruksjonen og hvor
store de blir.
Grunnen til at det går
Fig. 23. Skisse som viser armering med bærestenger
og fordelingsstenger.
