Hjemmets teknikk. Moderne husbygging.
59

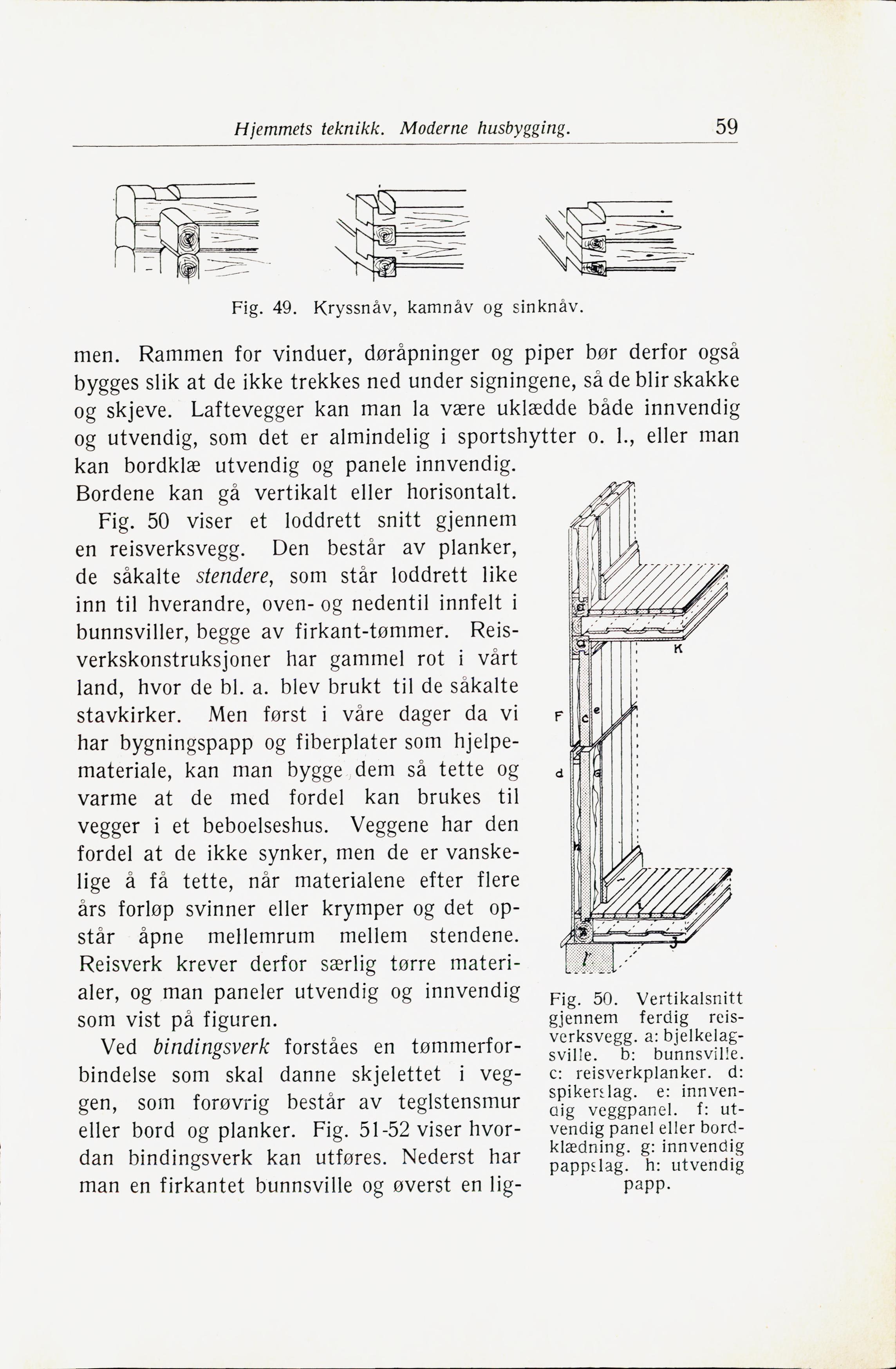

Fig. 49. Kryssnåv, kamnàv og sinknàv.
Fig. 50. Vertikalsnitt
gjennem ferdig
reisverksvegg. a:
bjelkelag-sville. b: bunnsville.
c: reisverkplanker. d:
spikerslag. e:
innven-aig veggpanel. f:
utvendig panel eller
bordklædning. g: innvendig
pappslag. h: utvendig
papp.
men. Rammen for vinduer, døråpninger og piper bør derfor også
bygges slik at de ikke trekkes ned under signingene, sa de biir skakke
og skjeve. Laftevegger kan man la være uklædde både innvendig
og utvendig, som det er almindelig i sportshytter o. 1., eller man
kan bordklæ utvendig og panele innvendig.
Bordene kan gà vertikalt eller horisontalt.
Fig. 50 viser et loddrett snitt gjennem
en reisverksvegg. Den består av planker,
de såkalte stendere, som står loddrett like
inn til hverandre, oven- og nedentil innfelt i
bunnsviller, begge av firkant-tømmer.
Reis-verkskonstruksjoner har gammel rot i vårt
land, hvor de bl. a. blev brukt til de sakalte
stavkirker. Men først i våre dager da vi
har bygningspapp og fiberplater som
hjelpemateriale, kan man bygge dem så tette og
varme at de med fordel kan brukes til
vegger i et beboelseshus. Veggene har den
fordel at de ikke synker, men de er
vanskelige å få tette, nar materialene efter flere
ars forløp svinner eller krymper og det
opstår åpne mellemrum mellem stendene.
Reisverk krever derfor særlig tørre
materialer, og man paneler utvendig og innvendig
som vist på figuren.
Ved bindingsverk forståes en
tømmerforbindelse som skal danne skjelettet i
veggen, som forøvrig består av teglstensmur
eller bord og planker. Fig. 51-52 viser
hvordan bindingsverk kan utføres. Nederst har
man en firkantet bunnsville og øverst en lig-
