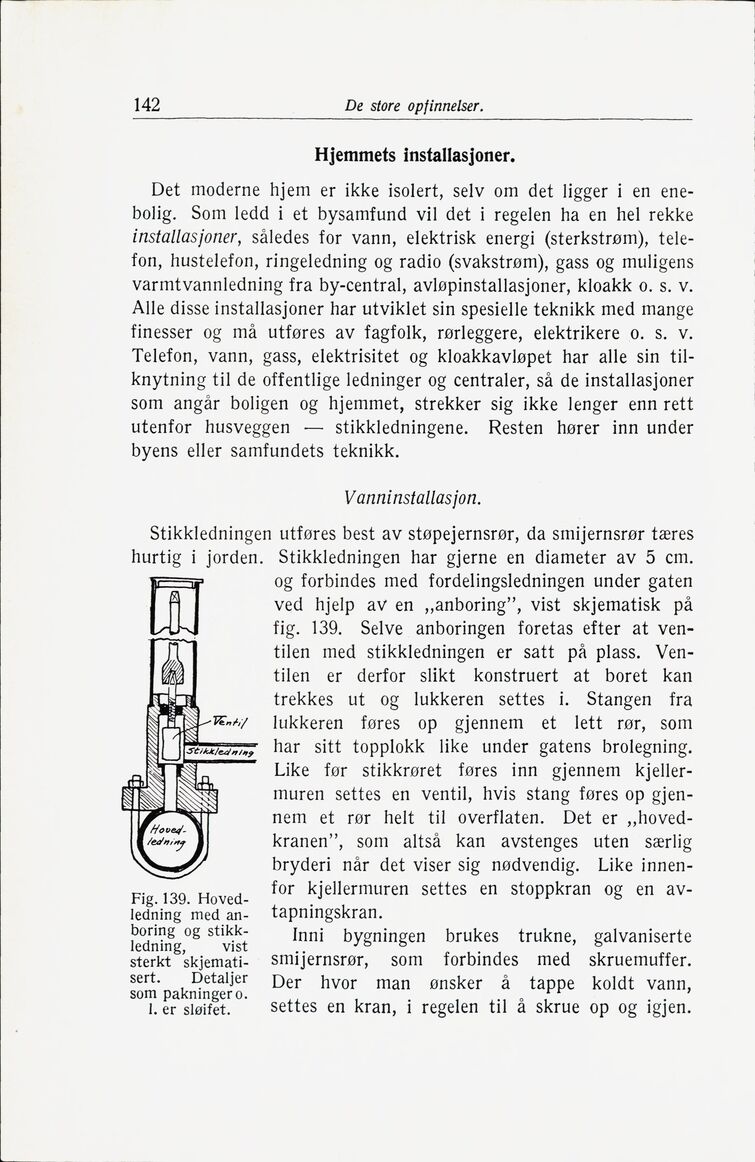

142
De store opfinnelser.
Hjemmets installasjoner.
Det moderne hjem er ikke isolert, selv om det ligger i en
enebolig. Som ledd i et bysamfund vil det i regelen ha en hel rekke
installasjoner, således for vann, elektrisk energi (sterkstrøm),
telefon, hustelefon, ringeledning og radio (svakstrøm), gass og muligens
varmtvannledning fra by-central, avløpinstallasjoner, kloakk o. s. v.
Alle disse installasjoner har utviklet sin spesielle teknikk med mange
finesser og må utføres av fagfolk, rørleggere, elektrikere o. s. v.
Telefon, vann, gass, elektrisitet og kloakkavløpet har alle sin
tilknytning til de offentlige ledninger og centraler, så de installasjoner
som angår boligen og hjemmet, strekker sig ikke lenger enn rett
utenfor husveggen -— stikkledningene. Resten hører inn under
byens eller samfundets teknikk.
Vanninstallasjon.
Fig. 139.
Hoved-ledning med
an-boring og
stikkledning, vist
sterkt
skjematisert. Detaljer
som pakninger o.
1. er sløifet.
Stikkledningen utføres best av støpejernsrør, da smijernsrør tæres
hurtig i jorden. Stikkledningen har gjerne en diameter av 5 cm.
og forbindes med fordelingsledningen under gaten
ved hjelp av en „anboring”, vist skjematisk på
fig. 139. Selve anboringen foretas efter at
ventilen med stikkledningen er satt på plass.
Ventilen er derfor slikt konstruert at boret kan
trekkes ut og lukkeren settes i. Stangen fra
lukkeren føres op gjennem et lett rør, som
har sitt topplokk like under gatens brolegning.
Like før stikkrøret føres inn gjennem
kjeller-muren settes en ventil, hvis stang føres op
gjennem et rør helt til overflaten. Det er
„hovedkranen”, som altså kan avstenges uten særlig
bryderi når det viser sig nødvendig. Like
innenfor kjellermuren settes en stoppkran og en
av-tapningskran.
Inni bygningen brukes trukne, galvaniserte
smijernsrør, som forbindes med skruemuffer.
Der hvor man ønsker å tappe koldt vann,
settes en kran, i regelen til å skrue op og igjen.
