150
De store opfinnelser.

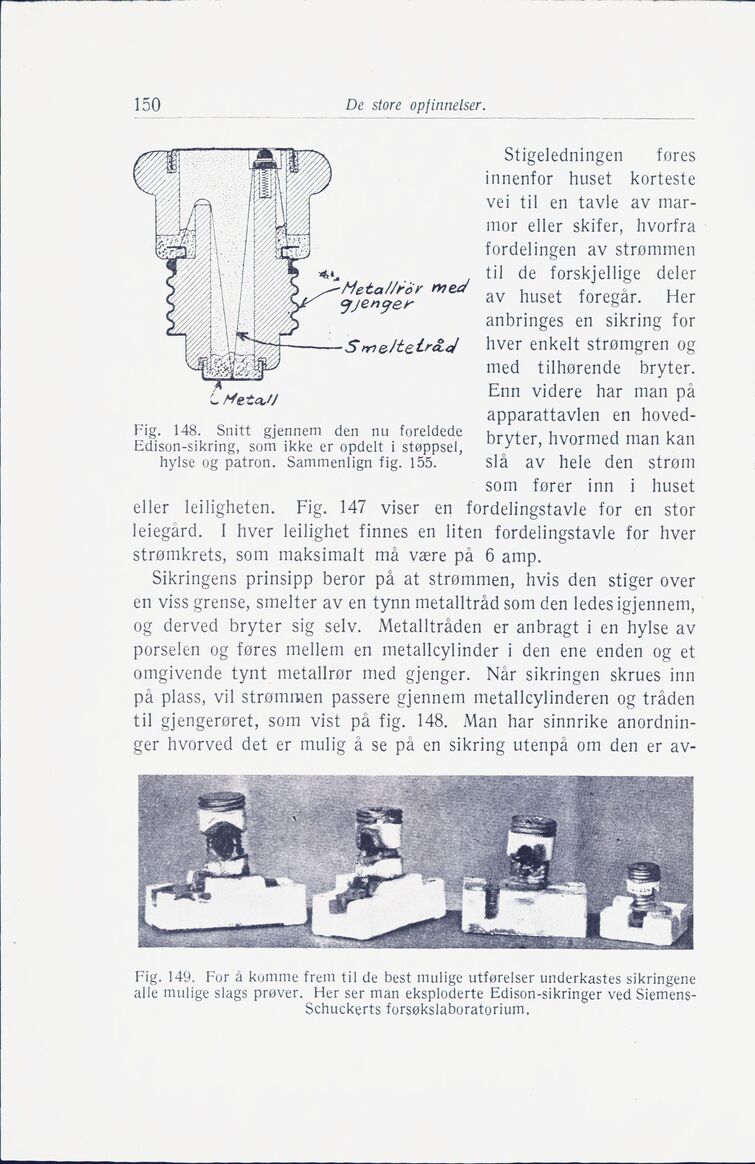

Fig. 148. Snitt gjennem den nu foreldede
Edison-sikring, som ikke er opdelt i støppsel,
hylse og patron. Sammenlign fig. 155.
Stigeledningen føres
innenfor huset korteste
vei til en tavle av
marmor eller skifer, hvorfra
fordelingen av strømmen
til de forskjellige deler
av huset foregår. Her
anbringes en sikring for
hver enkelt strømgren og
med tilhørende bryter.
Enn videre har man på
apparattavlen en
hoved-bryter, hvormed man kan
slå av hele den strøm
som fører inn i huset
eller leiligheten. Fig. 147 viser en fordelingstavle for en stor
leiegård. I hver leilighet finnes en liten fordelingstavle for hver
strømkrets, som maksimalt må være på 6 amp.
Sikringens prinsipp beror på at strømmen, hvis den stiger over
en viss grense, smelter av en tynn metalltråd som den ledes igjennem,
og derved bryter sig selv. Metalltråden er anbragt i en hylse av
porselen og føres mellem en metallcylinder i den ene enden og et
omgivende tynt metallrør med gjenger. Når sikringen skrues inn
på plass, vil strømmen passere gjennem metallcylinderen og tråden
til gjengerøret, som vist pa fig. 148. Man har sinnrike
anordninger hvorved det er mulig å se på en sikring utenpå om den er av-
Fig. 149. For å komme frem til de best mulige utførelser underkastes sikringene
alle mulige slags prøver. Her ser man eksploderte Edison-sikringer ved
Siemens-Schuckerts forsøkslaboratorium.
