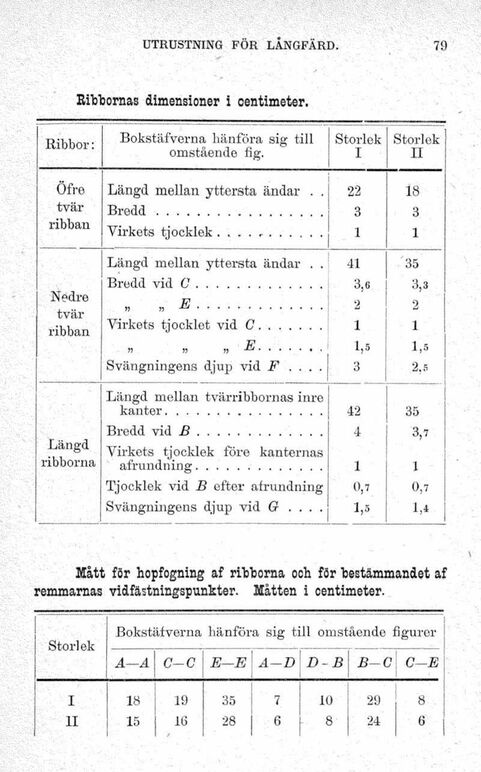

Ribbornas dimensioner i centimeter.

Ribbor
Bokstäfverna hänföra sig till omstående fig.
Storlek I
Storlek II

Öfre tvär ribban

Längd mellan yttersta, ändar . . 22 18
Bredd . . . . . . . . . . . . . 3 3
Virkets tjocklek . . . . . . . . . l 1

Nedre tvär ribban

Längd mellan yttersta ändar . . 41 35 1
Bredd vid C . . . . . . . . . . . 3,6 3,3
" " vid E . . . . . . . . . . . 2 2
Virkets tjocklek vid C. . . . . . . l 1
" " vid E . . . . . . . 1,5 1,5
Svängningens djup vid F. . . . . . . 3 2,5

Längd ribborna

Längd mellan tvärribbornas inre kanter 42 35
Bredd vid B 4 3,7
Virkets tjocklek före kanternas afrundning 1 1
Tjocklek vid B efter afrundning 0,7 0,7
Svängningens djup vid G 1,5 1,4

Mått för hopfogning ef ribborna och för bestämmendet af
remmarnas vidfästningspunkter. Måtten i centimeter.


Storlek Bokstäfverna händöra sig till omstående figurer
A-A C-C E-E A-D D-B B-C C-E

I 18 19 35 7 10 29 8
II 15 16 28 6 8 24 6
