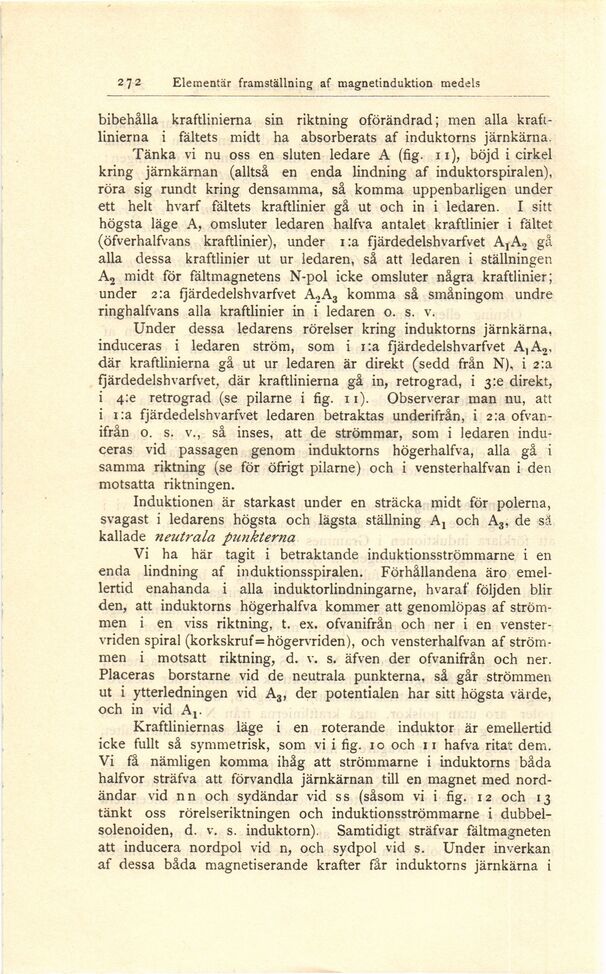

272 Elementär framställning af magnetinduktion medels
bibehålla kraftlinierna sin riktning oförändrad; men alla kraft
-linierna i fältets midt ha absorberats af induktorns järnkärna.
Tänka vi nu oss en sluten ledare A (fig. 11), böjd i cirkel
kring järnkäman (alltså en enda lindning af induktorspiralen),
röra sig rundt kring densamma, så komma uppenbarligen under
ett helt hvarf fältets kraftlinier gå ut och in i ledaren. I sitt
högsta läge A, omsluter ledaren halfva antalet kraftlinier i fältet
(öfverhalfvans kraftlinier), under i:a fjärdedelshvarfvet AjA, gå
alla dessa kraftlinier ut ur ledaren, så att ledaren i ställningen
A, midt för fältmagnetens N-pol icke omsluter några kraftlinier;
under 2:a fjärdedelshvarfvet A.,A3 komma så småningom undre
ringhalfvans alla kraftlinier in i ledaren o. s. v.
Under dessa ledarens rörelser kring induktorns järnkärna,
induceras i ledaren ström, som i i:a fjärdedelshvarfvet A)A2.
där kraftlinierna gå ut ur ledaren är direkt (sedd från N), i 2:a
fjärdedelshvarfvet, där kraftlinierna gå in, retrograd, i 3:0 direkt,
i 4æ retrograd (se pilarne i fig. n). Observerar man nu, att
i i:a fjärdedelshvarfvet ledaren betraktas underifrån, i 2:a
ofvan-ifrån o. s. v., så inses, att de strömmar, som i ledaren
induceras vid passagen genom induktorns högerhalfva, alla gå i
samma riktning (se för öfrigt pilarne) och i vensterhalfvan i den
motsatta riktningen.
Induktionen är starkast under en sträcka midt för polerna,
svagast i ledarens högsta och lägsta ställning Aj och A3, de så
kallade neutrala punkterna
Vi ha här tagit i betraktande induktionsströmmarne i en
enda lindning af induktionsspiralen. Förhållandena äro
emellertid enahanda i alla induktorlindningarne, hvaraf följden blir
den, att induktorns högerhalfva kommer att genomlöpas af
strömmen i en viss riktning, t. ex. ofvanifrån och ner i en
venster-vriden spiral (korkskruf=högervriden), och vensterhalfvan af
strömmen i motsatt riktning, d. v. s. äfven der ofvanifrån och ner.
Placeras borstarne vid de neutrala punkterna, så går strömmen
ut i ytterledningen vid A3, der potentialen har sitt högsta värde,
och in vid Ar
Kraftliniernas läge i en roterande induktor är emellertid
icke fullt så symmetrisk, som vi i fig. 10 och n hafva ritat dem.
Vi få nämligen komma ihåg att strömmarne i induktorns båda
halfvor sträfva att förvandla järnkärnan till en magnet med
nordändar vid nn och sydändar vid ss (såsom vi i fig. 12 och 13
tänkt oss rörelseriktningen och induktionsströmmarne i
dubbel-solenoiden, d. v. s. induktorn). Samtidigt sträfvar fältmagneten
att inducera nordpol vid n, och sydpol vid s. Under inverkan
af dessa båda magnetiserande krafter far induktorns järnkärna i
