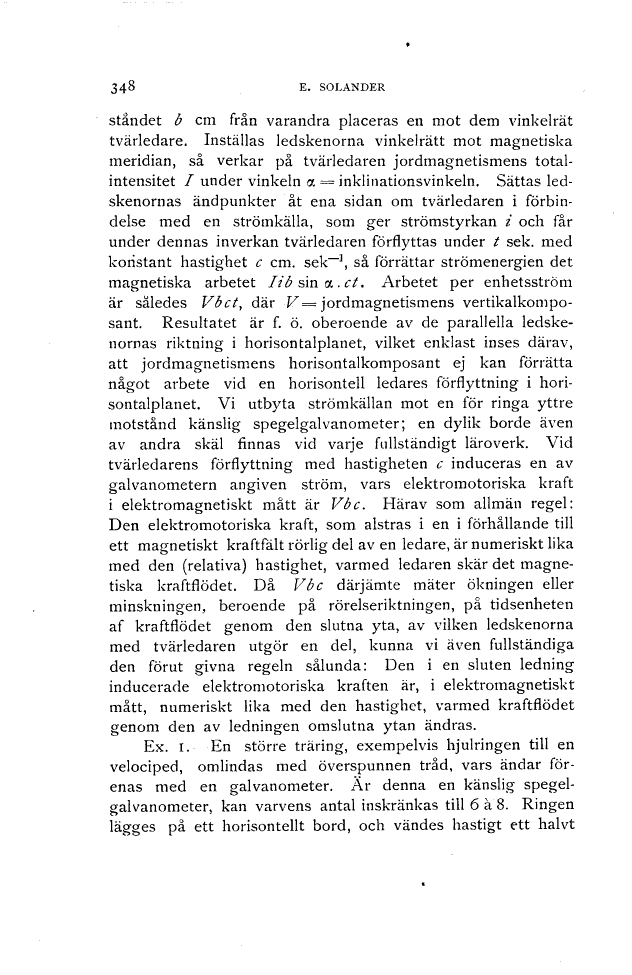

348 e. solander
ståndet b cm från varandra placeras en mot dem vinkelrät
tvärledare. Inställas ledskenorna vinkelrätt mot magnetiska
meridian, så verkar på tvärledaren jordmagnetismens
totalintensitet / under vinkeln a — inklinationsvinkeln. Sättas
ledskenornas ändpunkter åt ena sidan om tvärledaren i
förbindelse med en strömkälla, som ger strömstyrkan i och får
under dennas inverkan tvärledaren förflyttas under t sek. med
konstant hastighet c cm. sek-1, så förrättar strömenergien det
magnetiska arbetet lib sin a., ct. Arbetet per enhetsström
är således Vbct, där V— jordmagnetismens
vertikalkompo-sant. Resultatet är f. ö. oberoende av de parallella
ledskenornas riktning i horisontalplanet, vilket enklast inses därav,
att jordmagnetismens horisontalkomposant ej kan förrätta
något arbete vid en horisontell ledares förflyttning i
horisontalplanet. Vi utbyta strömkällan mot en för ringa yttre
motstånd känslig spegelgalvanometer; en dylik borde även
av andra skäl finnas vid varje fullständigt läroverk. Vid
tvärledarens förflyttning med hastigheten c induceras en av
galvanometern angiven ström, vars elektromotoriska kraft
i elektromagnetiskt mått är Vbc. Härav som allmän regel:
Den elektromotoriska kraft, som alstras i en i förhållande till
ett magnetiskt kraftfält rörlig del av en ledare, är numeriskt lika
med den (relativa) hastighet, varmed ledaren skär det
magnetiska kraftflödet. Då Vbc därjämte mäter ökningen eller
minskningen, beroende på rörelseriktningen, på tidsenheten
af kraftflödet genom den slutna yta, av vilken ledskenorna
med tvärledaren utgör en del, kunna vi även fullständiga
den förut givna regeln sålunda: Den i en sluten ledning
inducerade elektromotoriska kraften är, i elektromagnetiskt
mått, numeriskt lika med den hastighet, varmed kraftflödet
genom den av ledningen omslutna ytan ändras.
Ex. i. En större träring, exempelvis hjulringen till en
velociped, omlindas med överspunnen tråd, vars ändar
förenas med en galvanometer. Är denna en känslig
spegelgalvanometer, kan varvens antal inskränkas till 6 a 8. Ringen
lägges på ett horisontellt bord, och vändes hastigt ett halvt
