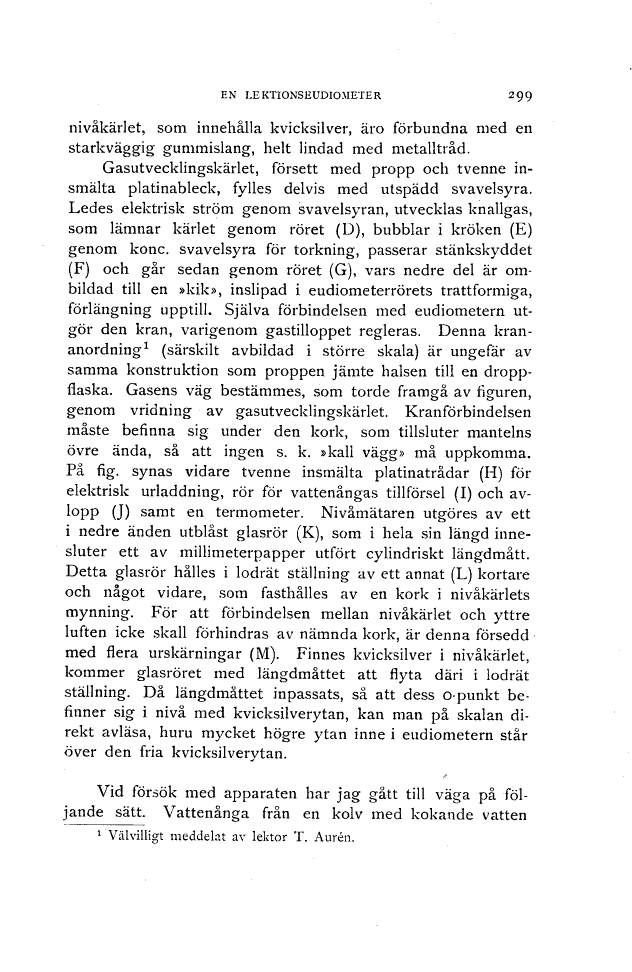

en lektionseudiometer 299
nivåkärlet, som innehålla kvicksilver, äro förbundna med en
starkväggig gummislang, helt lindad med metalltråd.
Gasutvecklingskärlet, försett med propp och tvenne
insmälta platinableck, fylles delvis med utspädd svavelsyra.
Ledes elektrisk ström genom svavelsyran, utvecklas knallgas,
som lämnar kärlet genom röret (D), bubblar i kröken (E)
genom konc. svavelsyra för torkning, passerar stänkskyddet
(F) och går sedan genom röret (G), vars nedre del är
om-bildad till en »kik», inslipad i eudiometerrörets trattformiga,
förlängning upptill. Själva förbindelsen med eudiometern
utgör den kran, varigenom gastilloppet regleras. Denna
krananordning1 (särskilt avbildad i större skala) är ungefär av
samma konstruktion som proppen jämte halsen till en
droppflaska. Gasens väg bestämmes, som torde framgå àv figuren,
genom vridning av gasutvecklingskärlet. Kranförbindelsen
måste befinna sig under den kork, som tillsluter mantelns
övre ända, så att ingen s. k. »kali vägg» må uppkomma.
På fig. synas vidare tvenne insmälta platinatrådar (Ii) för
elektrisk urladdning, rör för vattenångas tillförsel (I) och
av-lopp (J) samt en termometer. Nivåmätaren utgöres av ett
i nedre änden utblåst glasrör (K), som i hela sin längd
innesluter ett av millimeterpapper utfört cylindriskt längdmått.
Detta glasrör hålles i lodrät ställning av ett annat (L) kortare
och något vidare, som fasthålles av en kork i nivåkärlets
mynning. För att förbindelsen mellan nivåkärlet och yttre
luften icke skall förhindras av nämnda kork, är denna försedd
med flera urskärningar (M). Finnes kvicksilver i nivåkärlet,
kommer glasröret med längdmåttet att flyta däri i lodrät
ställning. Då längdmåttet inpassats, så att dess o-punkt
befinner sig i nivå med kvicksilverytan, kan man på skalan
direkt avläsa, huru mycket högre ytan inne i eudiometern står
över den fria kvicksilverytan.
Vid försök med apparaten har jag gått till väga på
följande sätt. Vattenånga från en kolv med kokande vatten
1 Välvilligt meddelat av lektor T. Aurén.
