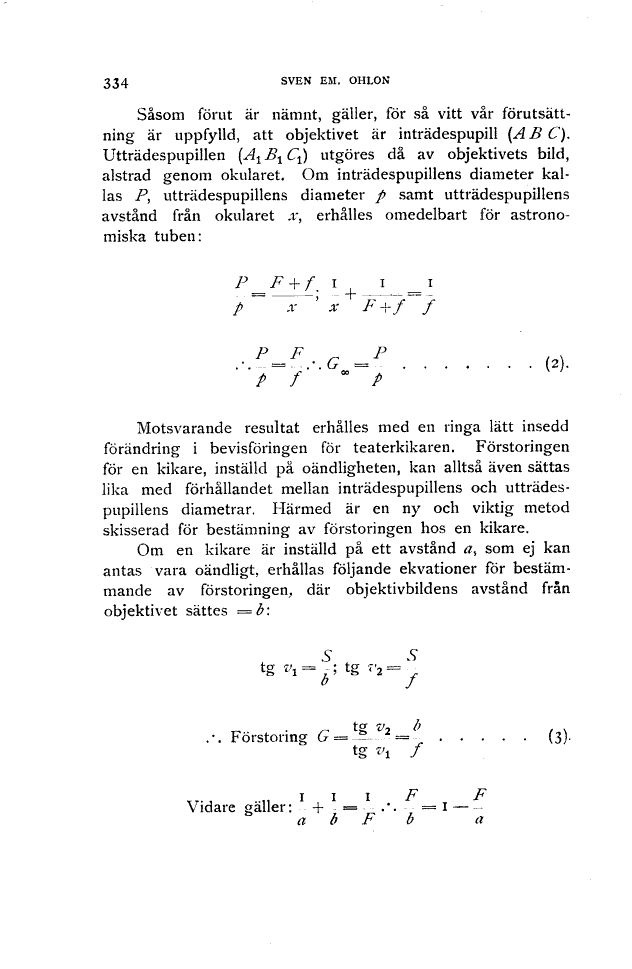

334
sven em. ohlon
Såsom förut är nämnt, gäller, för så vitt vår
förutsättning är uppfylld, att objektivet är inträdespupill (A B C).
Utträdespupillen (A1BlC1) utgöres då av objektivets bild,
alstrad genom okularet. Om inträdespupillens diameter
kallas P, utträdespupillens diameter p samt utträdespupillens
avstånd från okularet x, erhålles omedelbart för
astronomiska tuben:
Motsvarande resultat erhålles med en ringa lätt insedd
förändring i bevisföringen för teaterkikaren. Förstoringen
för en kikare, inställd på oändligheten, kan alltså även sättas
lika med förhållandet mellan inträdespupillens och
utträdespupillens diametrar. Härmed är en ny och viktig metod
skisserad för bestämning av förstoringen hos en kikare.
Om en kikare är inställd på ett avstånd a, som ej kan
antas vara oändligt, erhållas följande ekvationer för
bestämmande av förstoringen, där objektivbildens avstånd från
objektivet sättes = b :
P = 1 +„L_
P x ’ x F -v f f
P ==F G =F
P /’ ’
/ /
(2)
t- . • t g v7 b
Förstöring
tg Vi f
(3)-
T7-i -n III F F
Vidare galler : + == .•. = i — —
a b F b a
