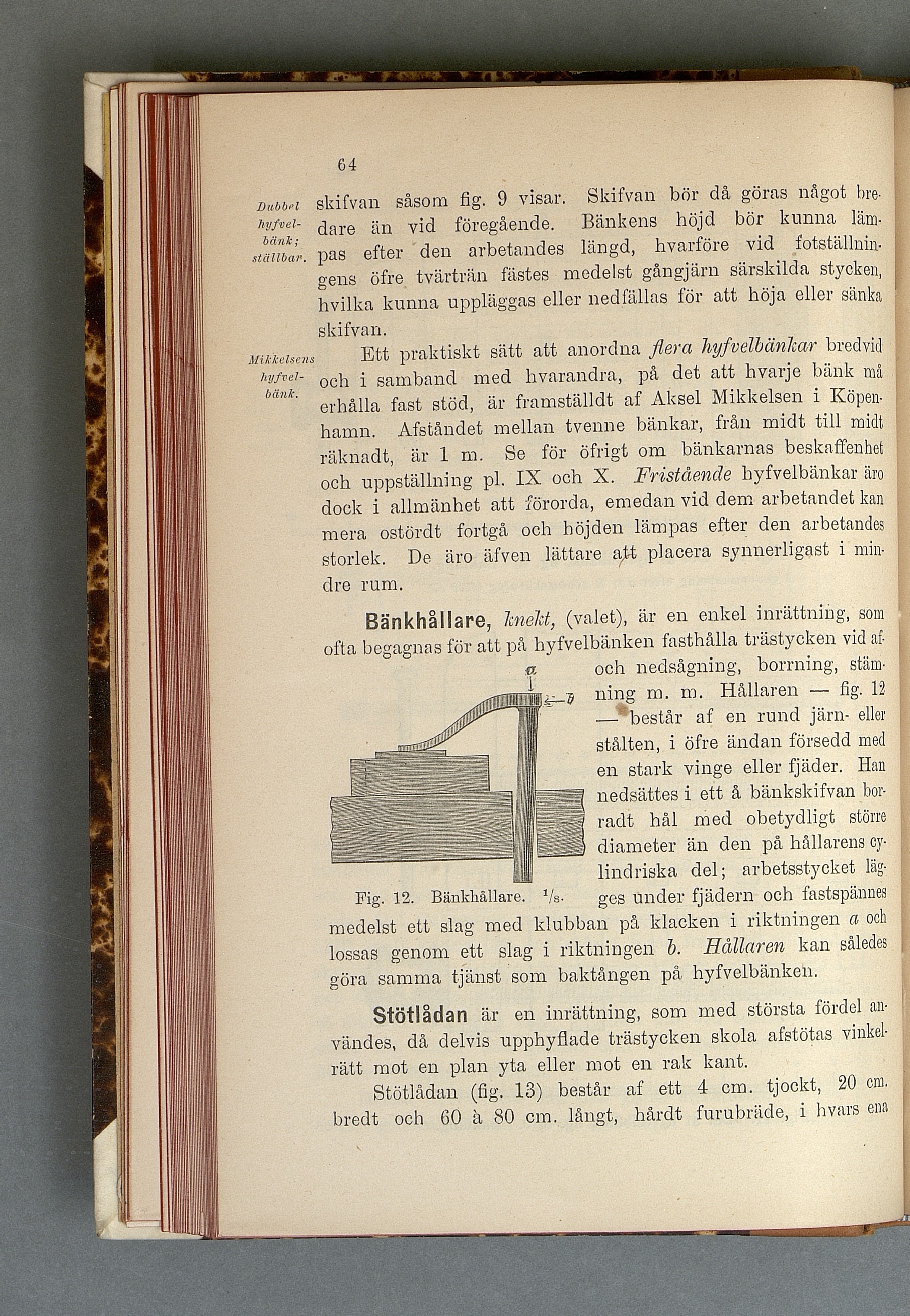

d,mh skifvan såsom fig. 9 visar. Skifvan bör då göras något bre-
hyfvei- (jr,re än vid föregående. Bänkens höjd bör kunna läm-
J m tL pas efter den arbetandes längd, hvarföre vid^ fotställnin-
gens öfre tvärträn fästes medelst gångjärn särskilda stycken,
hvilka kunna uppläggas eller nedfällas för att höja ellei sänka f
skifvan.
M m e u e n s E tt praktiskt sätt att anordna flera hyfvelbanlcar bredvid
hyfvei- ocp ^ samband med hvarandra, på det att hvaije bänk må
biink’ erhålla fast stöd, är framställdt af Aksel Mikkelsen i Köpen-
hamn. Afståndet mellan tvenne bänkar, från m idt till midt
räknadt, är 1 m. Se för öfrigt om bänkarnas beskaffenhet
och uppställning pl. IX och X. Fristående hyfvelbänkar äro
dock i allm änhet att förorda, emedan vid dem arbetandet kan
mera ostördt fortgå och höjden lämpas efter den arbetandes
storlek. De äro äfven lättare aft placera synnerligast i min-
dre rum.
B ä n k h ållar e, Imelä, (valet), är en enkel inrättning, som
ofta begagnas för att på hyfvelbänken fasthålla trästycken vid af-
och nedsågning, borrning, stäm-
ning m. m. Hållaren — fig. 12
— består af en rund järn- eller
stålten, i öfre ändan försedd med
en stark vinge eller fjäder. Han
nedsättes i ett å bänkskifvan bor- ,
radt hål med obetydligt större
diameter än den på hållarens cy- [
lind riska del; arbetsstycket läg-
Fig. 12. Bänkhållare. Vs- ges Under fjädern och fastspännés
medelst ett slag med klubban på klacken i riktningen a och
lossas genom ett slag i riktningen b. Hållaren kan således
göra samma tjänst som baktången på hyfvelbänken.
stötlådan är en inrättning, som med största fördel an-
vändes, då delvis upphyflade trästycken skola afstötas vinkel-
rätt mot en plan yta eller mot en rak kant.
Stötlådan (fig. 13) består af ett 4 cm. tjockt, 20 cm
.
bredt och 60 ä 80 cm. långt, hårdt furubräde, i hvars ena
