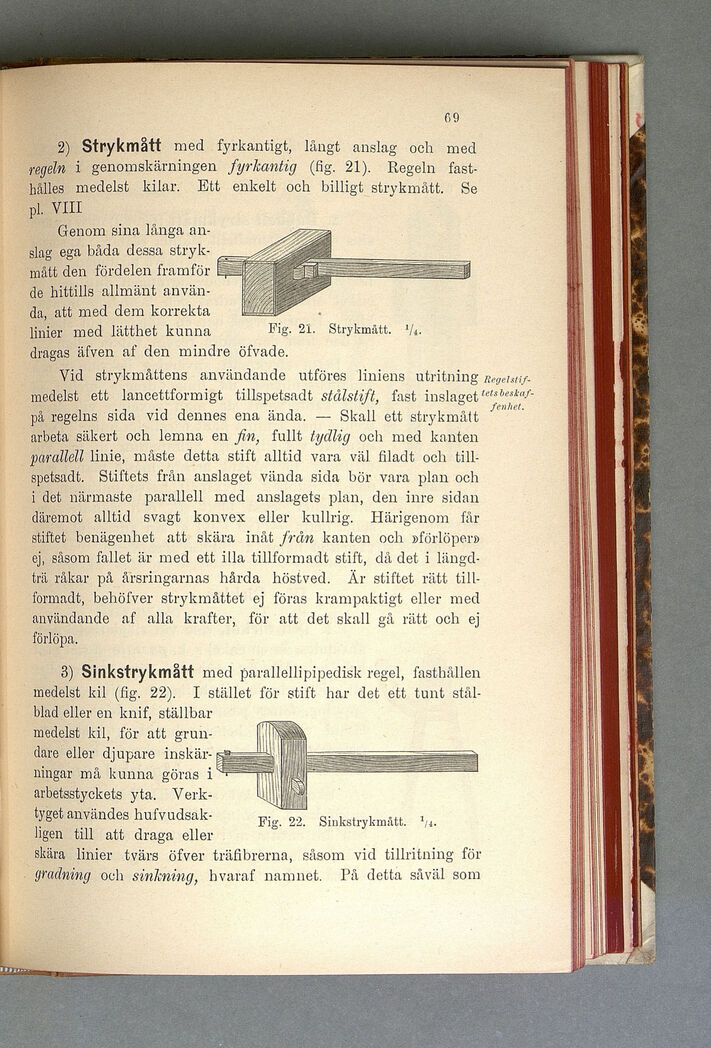

2) Strykmått med fyrkantigt, långt anslag och med
i genomskärningen fyrkantig (fig. 21). Regeln fast-
hålles medelst kilar. E tt enkelt och billigt strykmått. Se
pl. VIII
Genom sina långa an-
slag ega båda dessa stryk-
mått den fördelen framför
de hittills allm änt använ-
da, att med dem korrekta
linier med lätthet kunna Strykmått.
Fig. 2’i.
dragas äfven af den mindre öfvade.
Vid strykmåttens användande utföres liniens utritning Regentif-
medelst ett lancettformigt tillspetsadt stålstift, fast inslaget
på regelns sida vid dennes ena ända. — Skall ett strykmått
arbeta säkert och lem na en fin, fullt tydlig och med kanten
parallell linie, måste detta stift alltid vara väl filadt och till-
spetsadt. Stiftets från anslaget vända sida bör vara plan och
i det närmaste parallell med anslagets plan, den inre sidan
däremot alltid svagt konvex eller kullrig. Härigenom får
stiftet benägenhet att skära inåt frå n kanten och »förlöper»
ej, såsom fallet är med ett illa tillform adt stift, då det i längd-
trä råkar på årsringarnas hårda höstved. Är stiftet rätt till-
formadt, behöfver strykm åttet ej föras kram paktigt eller med
användande af alla krafter, för att det skall gå rätt och ej
pa.
3) Sinkstrykmått med parallellipipedisk regel, fasthållen
medelst kil (fig. 22). I stället för stift har det ett tunt stål-
blad eller en knif, ställbar
medelst kil, för att grun-
dare eller djupare inskär-
ningar må kunna göras i
arbetsstyckets yta. Verk-
tyget användes hufvudsak- pig 22_ SiDkatrykmatt. 1/4.
ligen till att draga eller
skära linier tvärs öfver träfibrerna, såsom vid tillritning för
gradning och sinkning, hvaraf namnet. På detta såväl som
