S tä m -
jä rn e ts
olika
del ar.
V. Stämjärn, hugg- och håljärn eller i allmänhet
blott järn.
Under dessa benämningar innefattas en grupp af verk-
tyg, som inom träslöjden användas vid borttagande af mindre
delar, där knif, såg eller hyfvel ej med fördel kunna begag-
nas, såsom vid skårors bildande, vid upptagande af tapphål,
vid urhalkningar, vid nedstickningar, vid fasning af svängda
eller brutna kanter m. m.
Verktygen bestå af ett plant eller rännformigt, rakt eller
böjdt blad, mestadels af stål, någon gång af ståladt järn.
Bladets ena, nedre ända är tvärt afhuggen och affasad till en
egg; den öfreär utsmidd till en fyrkantig tånge, hvilken
insattes i ettträskaft. Vid arbetet indrifvas verktygen i träet
antingen genom handens tryckning eller genom slag med en
klubba. På det att skaftet må ligga stadigt i handen, utan
att vrida sig, göres det vanligen m ångkantigt, oftast fyrkantigt
och platt, med de bredare sidorna afrundade. För att skaftet
ej må spricka genom tångens våldsamma in-
trängande, är järnet vid tångens bas försedt
med en ansats, mot hvilken skaftet stödes.
Järnens storlek är betydligt vexlande,
icke så mycket till längden som till bred-
den, hvilken senare tillika uttrycker måttet
på eggen. De bredaste järnen äro vanligen
ock de längsta.
För att kunna utföra alla förekom-
mande urhålkningar måste man af hvarje
slags järn hafva en hel sats — i allmänhet
12 st., alla af olika bredd.
Allt efter olika form på järnets blad
och egg sam t efter olika skärpning indelas
dessa verktyg som följer:
1. Järn med rak, på en sida slipad egg.

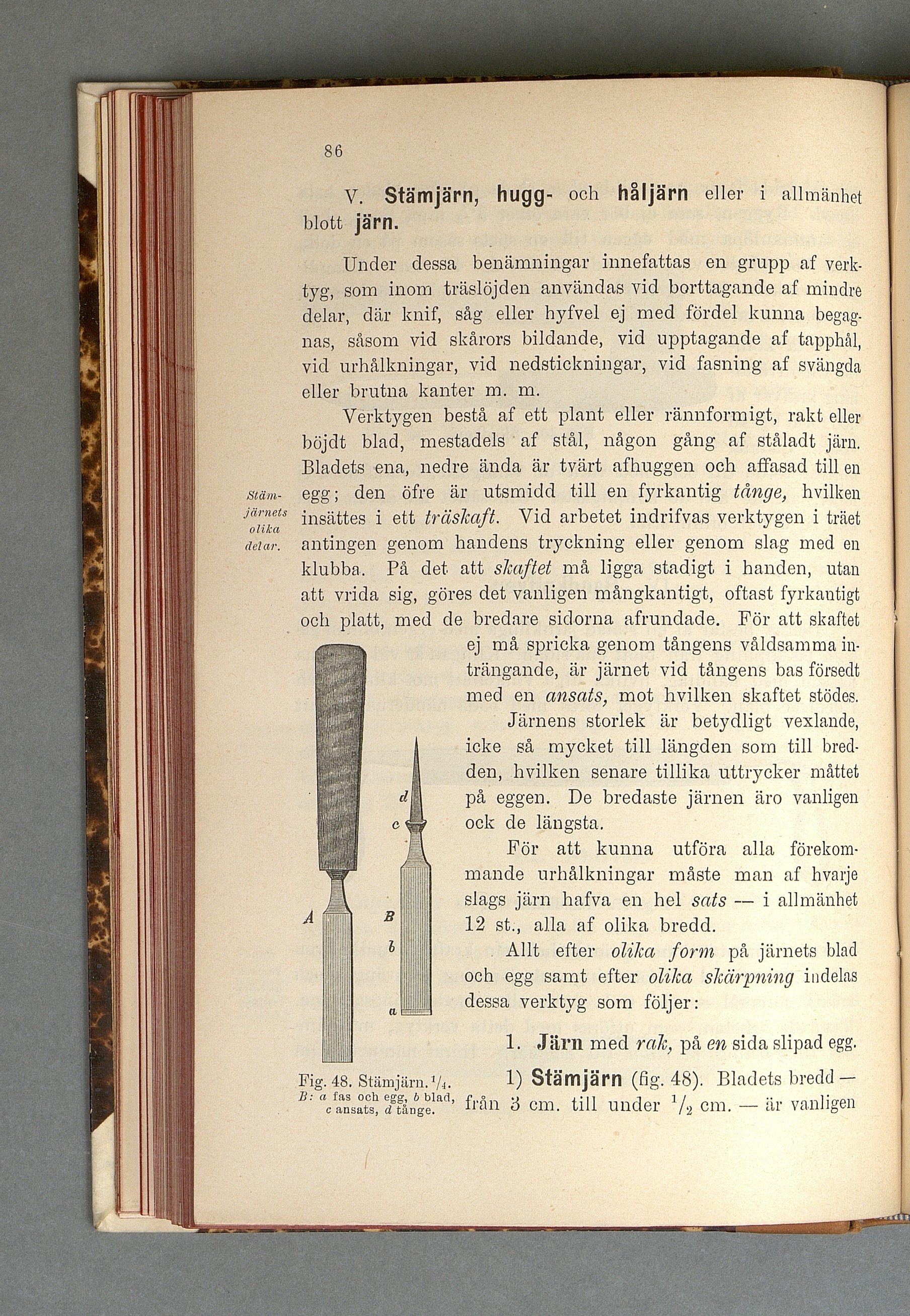

Fig. 48. Stämjärn.Vi. !) Stäm järn (fig. 48). Bladets bredd—
B; Vansa
0t t e
/ S D
ge!ad’ från 3 cm. till under j , cm. - är vanligen
