eggen, hvarigenom verkan af fibrernas elasticitet förminskas
eller ock omintetgöres. Bet fö rra åstadkommes genom att
förse tanden med ett brytjärn eller, såsom det till följd af
K la ff ener sm plats ofvanpå tanden kallas, en Majf, hvilken så pålägges,
brytjärn. att c
| e uppkommande spånorna brytas genast efter lösskäran-
det. Bet senare sker genom att göra öppningen för spånor-
nas genomgång framför tanden så smal som möjligt, dock
ej smalare, än att de lössknrna spånorna utan hinder kunna
gå igenom den.

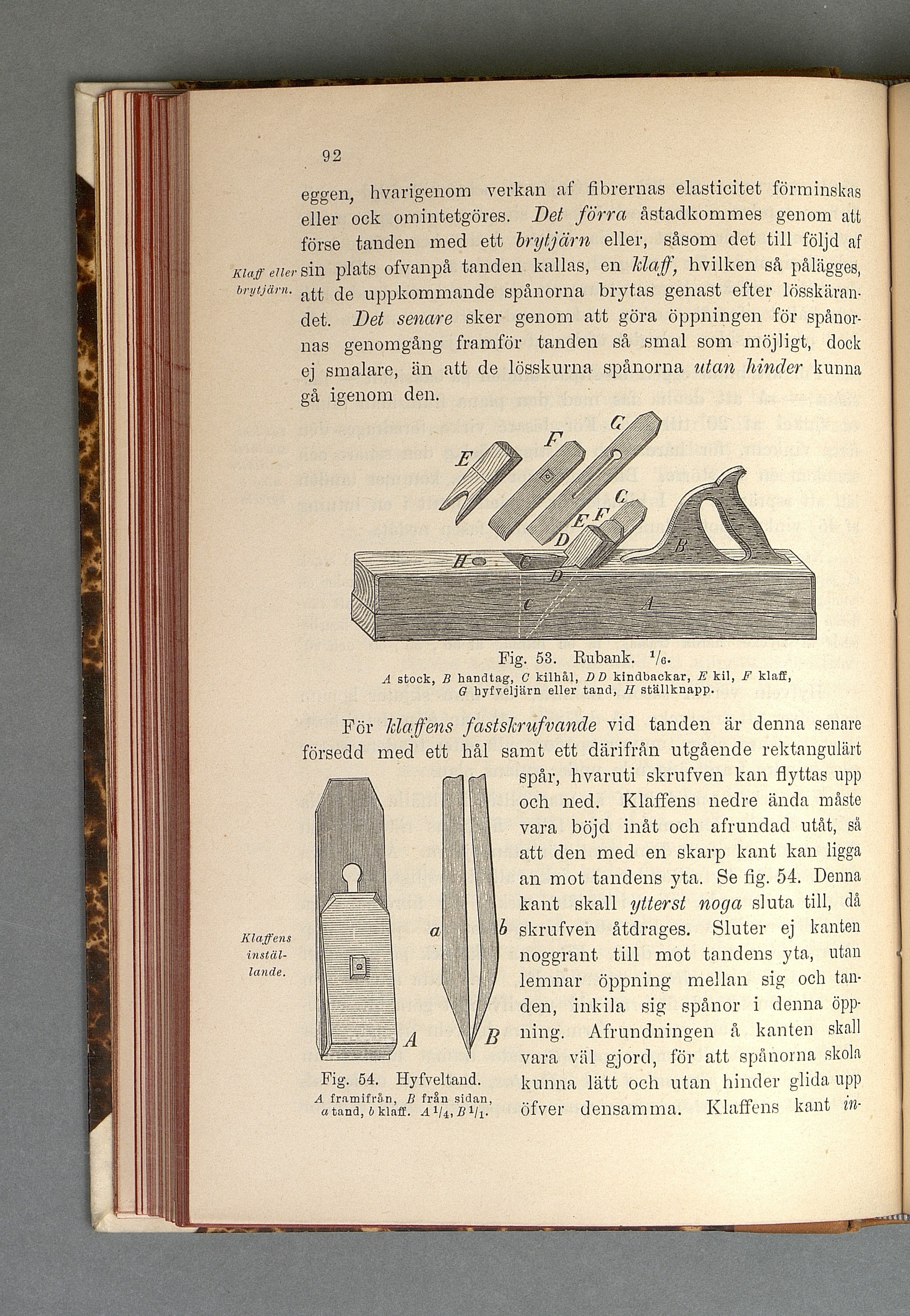

Pig. 53. Eubank. Ve-
A stock, B handtag, O kilhål, DD kindbackar, E kil, F klafi,
G hyfveljärn eller ta n d , H ställknapp.
För Uaffens fastslcrufvande vid tanden är denna senare
försedd med ett hål sam t ett därifrån utgående rektangulärt
spår, hvaruti skrufven kan flyttas upp
och ned. Klaffens nedre ända måste
vara böjd inåt och afrundad utåt, så
att den med en skarp kant kan ligga
an mot tandens yta. Se fig. 54. Denna
kant skall ytterst noga sluta till, då
11 jjjé skrufven åtdrages. Sluter ej kanten
noggrant till mot tandens yta, utan
lemnar öppning mellan sig och tan-
den, inkila sig spånor i denna öpp-
ning. Afrundningen å kanten skall
vara väl gjord, för att spånorna skola
kunna lätt och utan hinder glida upp
öfver densamma. Klaffens kant in-
Klaffens
instäl-
lande.
A
Fig. 54. Hyfveltand.
A fram ifrån, B från sidan,
« tand, ö klaff.
