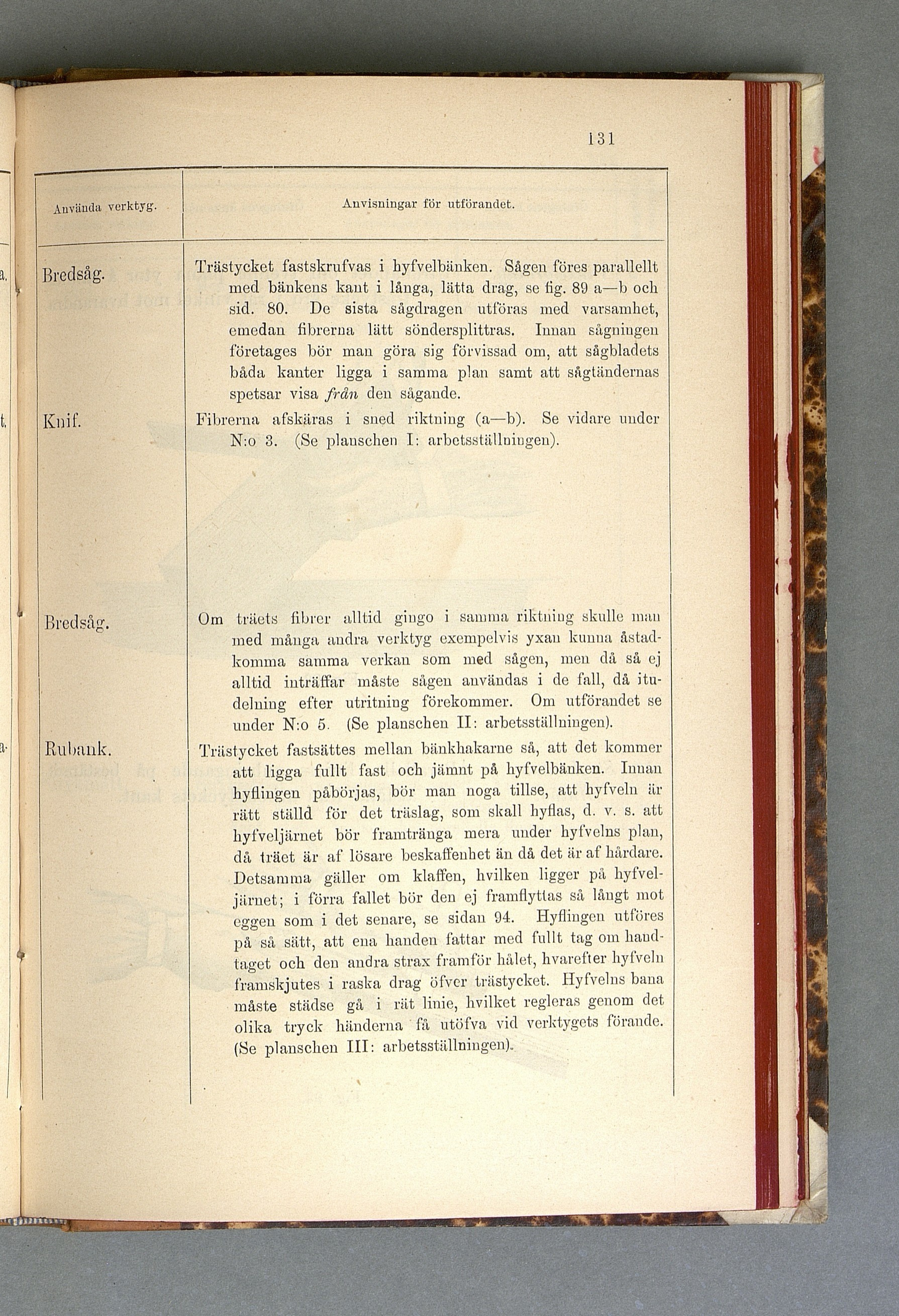

Använda verktyg. A nvisningar för utförandet.
Bredsåg.
Knif.
Bredsåg.
Eubank.
Trästycket fastskrufvas i byfvelbänken. Sågen föres parallellt
med bänkens kant i långa, lätta drag, se tig. 89 a—b och
sid. 80. Do sista sågdragen utföras med varsamhet,
emedan fibrerna lätt söndersplittras. Innan sågningeu
företages bör man göra sig förvissad om, att sågbladets
båda kanter ligga i samma plan samt att sågtändernas
spetsar visa frän den sågande.
Fibrerna afskäras i sned riktning (a—b). Se vidare under
N:o 8. (Se planschen I: arbetsställningen).
Om träets fibrer alltid gingo i samma riktning skulle man
med många andra verktyg exempelvis yxan kunna åstad-
komma samma verkan som med sågen, men då så ej
alltid inträffar måste sågen användas i de fall, då itu-
delning efter utritning förekommer. Om utförandet se
under N’.o 5. (Se planschen II: arbetsställningen).
Trästycket fastsättes mellan bänkhakarne så, att det kommer
att ligga fullt fast och jämnt på hyfvelbänken. Innan
hyflingen påbörjas, bör man noga tillse, att hyfveln är
rätt ställd för det träslag, som skall hyflas, d. v. s. att
kyfveljärnet bör framtränga mera under hyfvelns plan,
då träet är af lösare beskaffenhet än då det är af hårdare.
Detsamma gäller om klaffen, hvilken ligger på hyfvel-
järnet; i förra fallet bör den ej framflyttas så långt mot
eggen som i det senare, se sidan 94. Hyflingen utföres
på så sätt, att ena handen fattar med fullt tag om hand-
taget och den andra strax framför hålet, hvarefter hyfveln
framskjutes i raska drag öfver trästycket. Hyfvelns bana
måste städse gå i rät linie, hvilket regleras genom det
olika tryck händerna få utöfva vid verktygets förande.
(Se planschen III: arbetsställningen).
