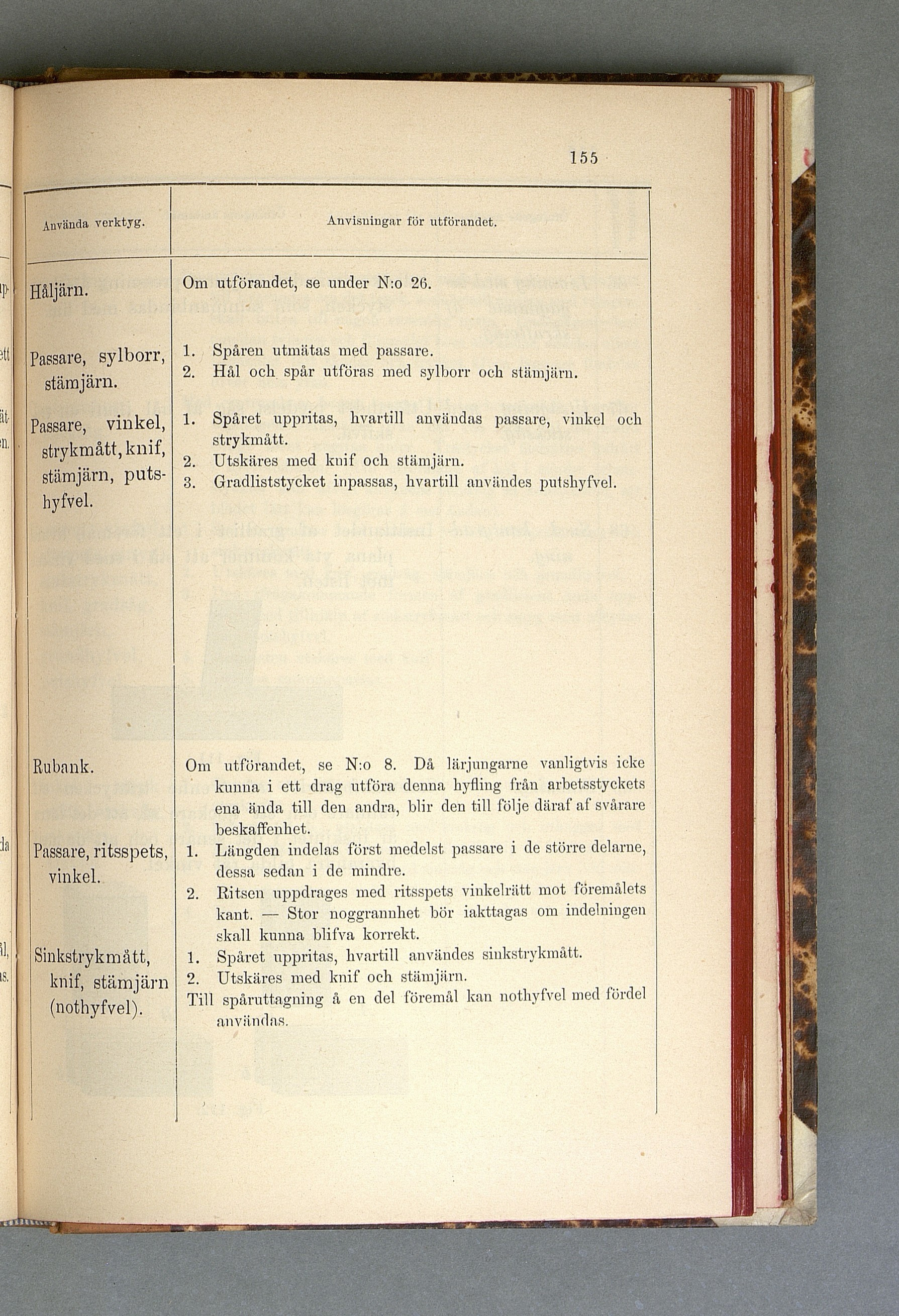

Full resolution (JPEG) - On this page / på denna sida - 5 - I. Öfningar - 60. Urhålkning med håljärn - 61. Axelinpassning - 62. Vinkelgradning - 63. Lång snedhyfling - 64. Indelning - 65. Spåruttagning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Använda v erktyg.
Håljärn.
Passare, sylborr,
stämjärn.
Passare, vinkel,
strykm åttjknif,
stämjärn, puts-
hyfvel.
Anvisningar för utförandet.
Om utförandet, se under N:o 26.
1. Spåren utmätas med passare.
2. Hål ock spår utföras med sylborr och stämjärn.
1. Spåret uppritas, kvartill användas passare, vinkel och
strykmått.
2. Utskäres med knif och stämjärn.
3. Gradliststycket inpassas, kvartill användes putshyfvel.
Eubank.
Passare, ritsspets,
vinkel.
Sinkstrykmått,
knif, stäm järn
(nothyfvel).
Om utförandet, se N:o 8. Då lärjungarne vanligtvis icke
kunna i ett drag utföra denna kyfling från arbetsstyckets
ena ända till den andra, blir den till följe däraf af svårare
beskaffenhet.
Längden indelas först medelst passare i de större delarne,
dessa sedan i de mindre.
Ritsen uppdrages med ritsspets vinkelrätt mot föremålets
kant. — Stor noggrannhet bör iakttagas om indelningen
skall kunna blifva korrekt.
1. Spåret uppritas, kvartill användes sinkstrykmått.
2. Utskäres med knif och stämjärn.
Till spåruttagning å en del föremal kan nothyfvel med fördel
användas.
1.
2 .
