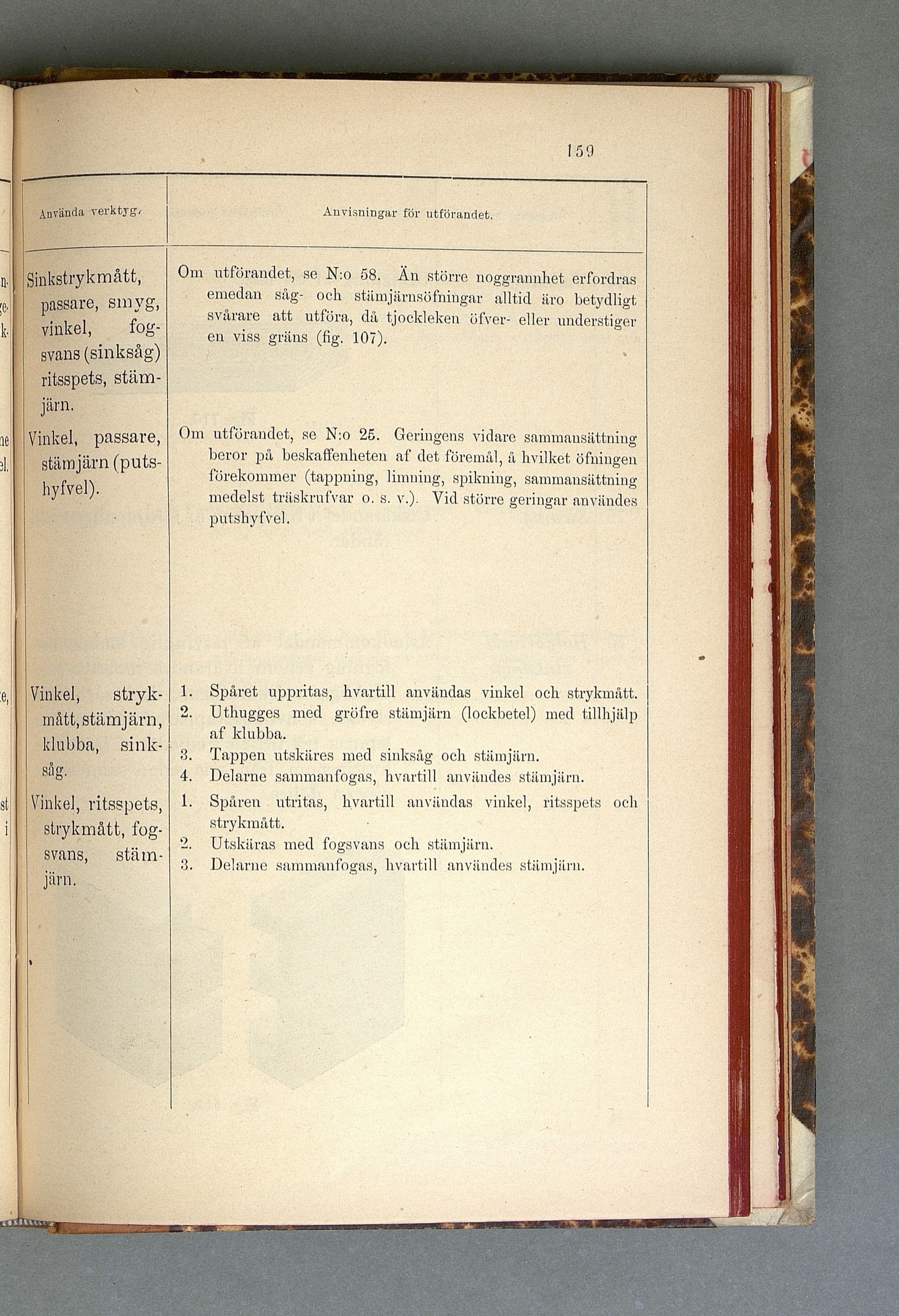

Full resolution (JPEG) - On this page / på denna sida - 5 - I. Öfningar - 70. Sinkning i tjockare trä - 71. Gering - 72. Genomständ tappning - 73. Bladning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Sinkstrykmått,
passare, sm yg,
vinkel, fog-
svans (sinksåg)
ritsspets, stäm -
järn.
Vinkel, passare,
stäm järn fputs-
i hyfvel).
Vinkel, stry k -
mått, stä m jä rn ,
klubba, s in k -
såg.
Vinkel, ritsspets,
strykmått, fog-
svans, stä m -
järn.
Om utförandet, se N:u 58. Än större noggrannhet erfordras
emedan såg- och stiimjärusöfningar alltid äro betydligt
svåiare att utföra, då tjockleken öfver- eller understiger
en viss gräns (fig. 107).
Om utförandet, se N:o 25. Geringens vidare sammansättning
beror på beskaffenheten af det föremål, å hvilket öfningeu
förekommer (tappning, limning, spikning, sammansättning
medelst träskrufvar o. s. v.). Vid större geringar användes
putshyfvel.
1. Spåret uppritas, hvartill användas vinkel och strykmått.
2. Uthugges med gröfre stämjärn (lockbetel) med tillhjälp
af klubba.
3. Tappen utskäres med sinksåg och stämjärn.
4. Delarne sammanfogas, hvartill användes stämjärn.
1. Spåren utritas, hvartill användas vinkel, ritsspets och
strykmått.
2. Utskäras med fogsvans och stämjärn.
3. Delarne sammanfogas, hvartill användes stämjärn.
