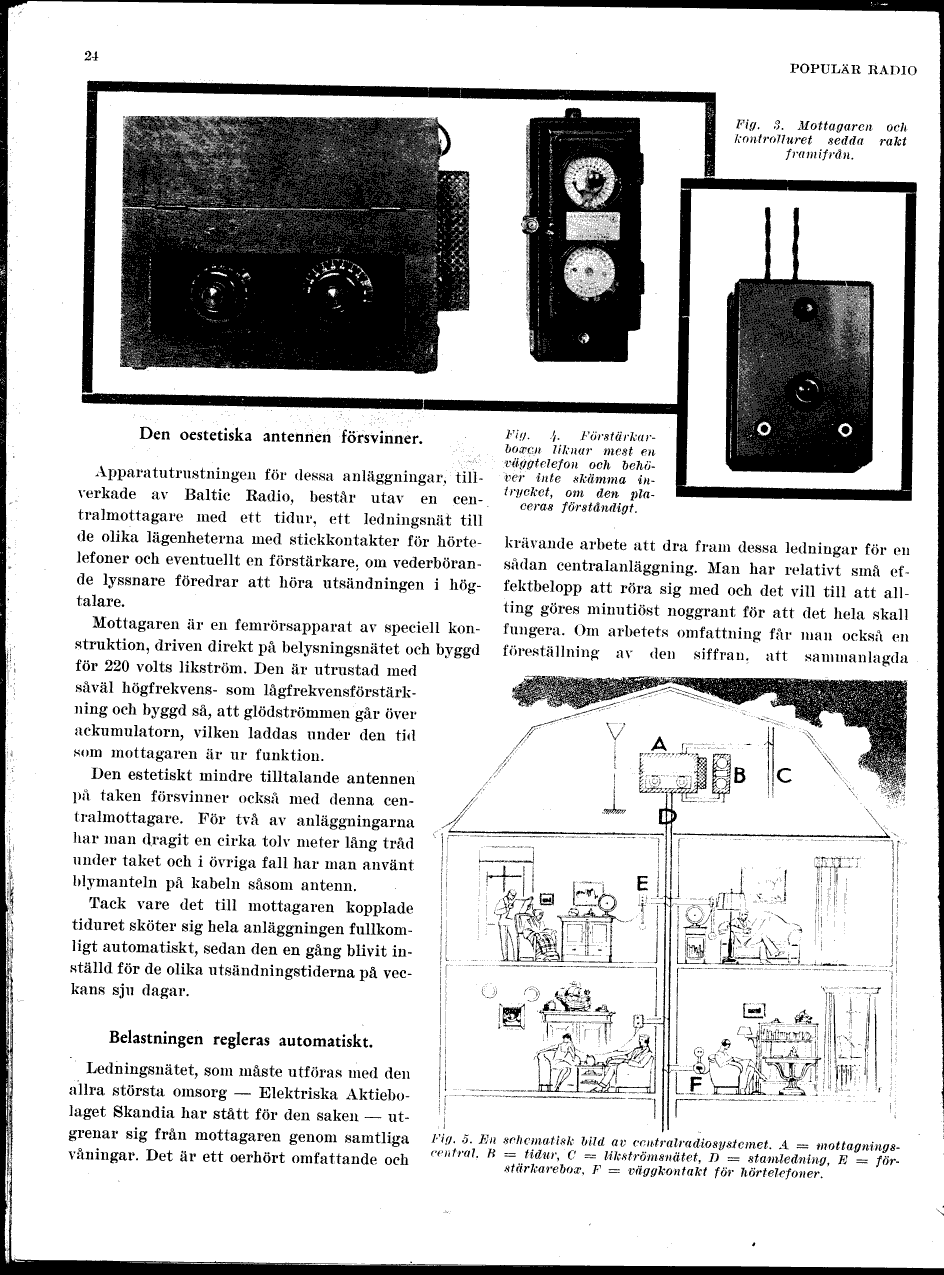

(Fig. 3. Mottagaren och kontrolluret sedda
rakt framifrån.)
(Fig. 4. Förstärkarboxen liknar mest en
väggtelefon och behöver inte skämma intrycket,
om den placeras förståndigt.)
(Fig. 5. En schematisk bild av centralradiosystemet.
A – mottagningscentral. B – tidur, C – likströmsnätet,
D – stamledning, E – förstärkarebox, F – väggkontakt
för hörtelefoner.)
Den oestetiska antennen försvinner.
Apparatutrustningen för dessa anläggningar, tillverkade
av Baltic Radio, består utav en centralmottagare
med ett tidur, ett ledningsnät till de olika
lägenheterna med stickkontakter för hörtelefoner
och eventuellt en förstärkare, om vederbörande
lyssnare föredrar att höra utsändningen i högtalare.
Mottagaren är en femrörsapparat av speciell
konstruktion, driven direkt på belysningsnätet och
byggd för 220 volts likström. Den är utrustad med
såväl högfrekvens- som lågfrekvensförstärkning
och byggd så, att glödströmmen går över ackumulatorn,
vilken laddas under den tid som mottagaren är ur
funktion.
Den estetiskt mindre tilltalande antennen på taken
försvinner också med denna centralmottagare. För två
av anläggningarna har man dragit en cirka tolv meter
lång tråd under taket och i övriga fall har man använt
blymanteln på kabeln såsom antenn.
Tack vare det till mottagaren kopplade tiduret sköter
sig hela anläggningen fullkomligt automatiskt, sedan
den en gång blivit inställd för de olika utsändningstiderna
på veckans sju dagar.
Belastningen regleras automatiskt.
Ledningsnätet, som måste utföras med den allra största
omsorg – Elektriska Aktiebolaget Skandia har stått för
den saken – utgrenar sig från mottagaren genom samtliga
våningar. Det är ett oerhört omfattande och krävande
arbete att dra fram dessa ledningar för en sådan
centralanläggning. Man har relativt små effektbelopp
att röra sig med och det vill till att allting göres
minutiöst noggrant för att det hela skall fungera.
Om arbetets omfattning får man också en föreställning
av den siffran, att sammanlagda
