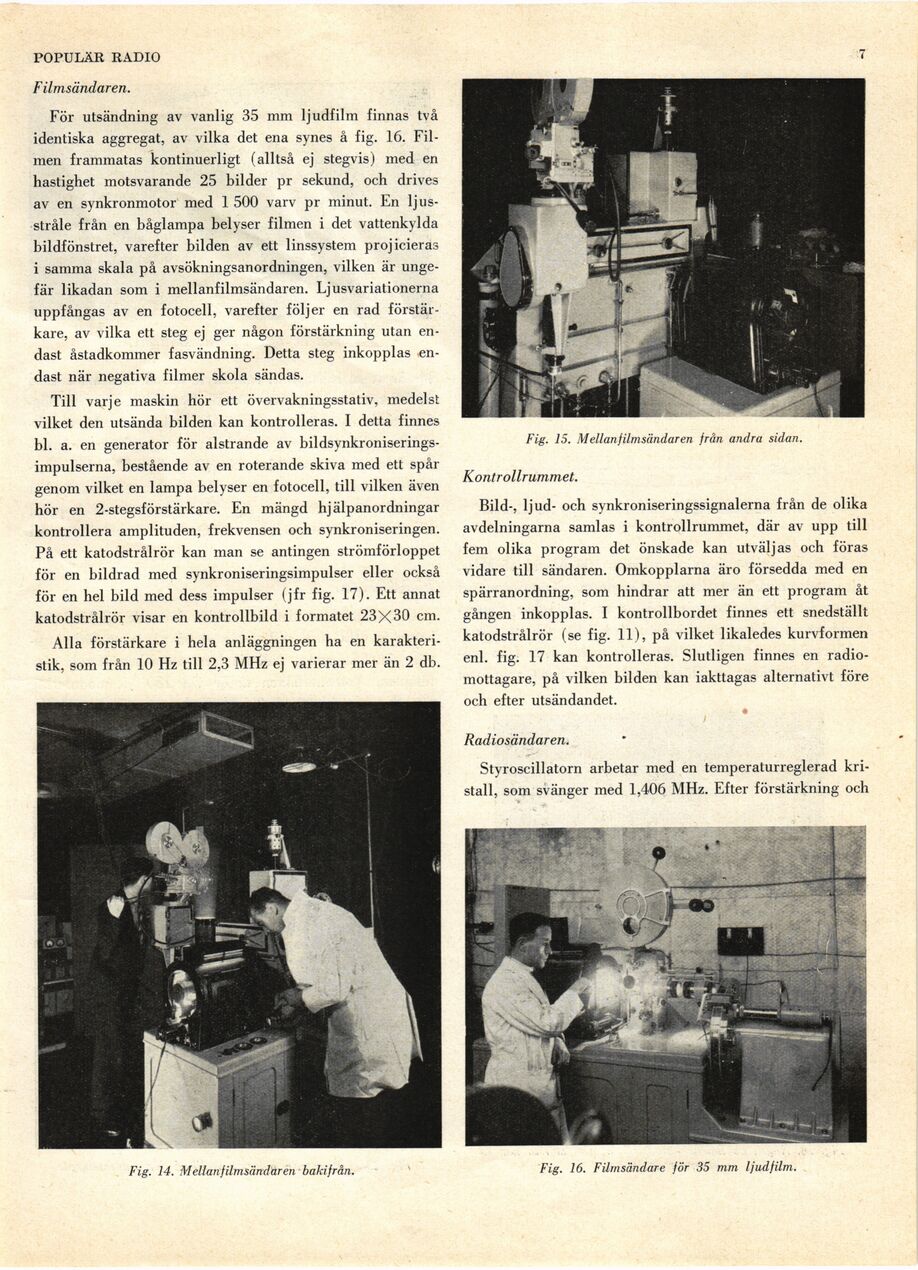

9 POPULÄR RADIO
Filmsändaren.
För utsändning av vanlig 35 mm ljudfilm finnas två
identiska aggregat, av vilka det ena synes å fig. 16.
Filmen frammatas kontinuerligt (alltså ej stegvis) med en
hastighet motsvarande 25 bilder pr sekund, och drives
av en synkronmotor med 1 500 varv pr minut. En
ljusstråle från en båglampa belyser filmen i det vattenkylda
bildfönstret, varefter bilden av ett linssystem projicieras
i samma skala på avsökningsanordningen, vilken är
ungefär likadan som i mellanfilmsändaren. Ljusvariationerna
uppfångas av en fotocell, varefter följer en rad
förstärkare, av vilka ett steg ej ger någon förstärkning utan
endast åstadkommer fasvändning. Detta steg inkopplas
endast när negativa filmer skola sändas.
Till varje maskin hör ett övervakningsstativ, medelst
vilket den utsända bilden kan kontrolleras. I detta finnes
bl. a. en generator för alstrande av
bildsynkroniserings-impulserna, bestående av en roterande skiva med ett spår
genom vilket en lampa belyser en fotocell, till vilken även
hör en 2-stegsförstärkare. En mängd hjälpanordningar
kontrollera amplituden, frekvensen och synkroniseringen.
På ett katodstrålrör kan man se antingen strömförloppet
för en bildrad med synkroniseringsimpulser eller också
för en hel bild med dess impulser (jfr fig. 17). Ett annat
katodstrålrör visar en kontrollbild i formatet 23X30 cm.
Alla förstärkare i hela anläggningen ha en
karakteristik, som från 10 Hz till 2,3 MHz ej varierar mer än 2 db.
Fig. 15. Mellanfilmsändaren från andra sidan.
Kontrollrummet.
Bild-, ljud- och synkroniseringssignalerna från de olika
avdelningarna samlas i kontrollrummet, där av upp till
fem olika program det önskade kan utväljas och föras
vidare till sändaren. Omkopplarna äro försedda med en
spärranordning, som hindrar att mer än ett program åt
gången inkopplas. I kontrollbordet finnes ett snedställt
katodstrålrör (se fig. 11), på vilket likaledes kurvformen
enl. fig. 17 kan kontrolleras. Slutligen finnes en
radiomottagare, på vilken bilden kan iakttagas alternativt före
och efter utsändandet.
Radiosändaren.
Styroscillatorn arbetar med en temperaturreglerad
kristall, som svänger med 1,406 MHz. Efter förstärkning och
Fig. 14. Mellanfilmsändaren bakifrån.
Fig. 16. Filmsändare för 35 mm ljudfilm.
