14
POPULÄR RADIO
vara i Vi 3 mA, i V2 30 mA och i slutsteget 2X25 mA.
För att kompensera anodströmsändringarnas inverkan på
anodspänningen (särskilt vid växelströmsdrift) har Vo
delvis gemensamt katodmotstånd med slutsteget, som i
viloläge har mer än normal gallerförspänning (31 voit).
Denna anordning motverkar distortion vid hög
utgångseffekt.
Med en voltmeter kopplad mellan anoderna i slutsteget
eller tvärs över utgångstransformatorns primär
kontrollerar man vilka av de tre pentoderna, som lämpa sig bäst
att arbeta tillsamman såsom slutrör. Det skall således
vara minsta möjliga spänningsskillnad mellan anoderna i
slutsteget.
Inledningsvis antyddes att en förstärkaranläggning
såsom helhet skall giva god fidelitet. Om brister finnas i
någon av länkarna, skola dessa så vitt möjligt
bortkom-penseras i de andra länkarna. •
Ett enkelt sätt att få en uppfattning om den
resulterande frekvenskurvan för pick-up’en och förstärkaren är
att använda frekvensskivor. Vid mätningar på den här
beskrivna anläggningen användes »Husbondens Röst’s»
nya frekvensskivor, och mätningarna utfördes på
följande sätt.
Högtalaren bortkopplades och ersattes med ett rent
ohmskt motstånd, motsvarande talspolens impedans. (En
vanlig reostat användes.) Spänningen över detta motstånd
vid olika frekvenser mättes sedan med en outputmeter,
som gick upp till 10 000 p/s. Spänningen bör vara så
konstant som möjligt över området 50—8 000 perioder.
Om man först kör skivan med glidande frekvens från
8 500 till 25 p/s (skivan levereras med en frekvensskala
med visare, som glider med nålen hela tideil), skall man
antagligen finna, att spänningen vid vissa frekvenser går
upp och vid andra ned. Det gäller nu att ändra
förstärkaren, tills man erhåller en tillfredsställande kurva. Om
man till exempel ser, att spänningen sjunker redan vid
4 000 p/s, kan detta vara pick-up’ens fel. Om man
däremot vet, att denna är god, får man söka felet i
förstärkaren. Kondensatorerna C12 över transformatorns båda
se-kundärer äro till för att dämpa de högre frekvenserna,
om så skulle erfordras. Sätter man på en skiva med fast
frekvens på exempelvis 5 000 p/s, kan man iakttaga
utgångsspänningen dels med dessa kondensatorer borttagna,
dels med olika värden på desamma. Man kan även försöka
att ersätta kondensatorerna med motstånd och pröva sig
fram till den bästa möjliga kurvan för anläggningen. Om
spänningen sjunker vid lägre frekvenser, kan detta t. ex.
bero på att utgångstransformatorn har för liten induktans.
Den här beskrivna förstärkaren bör ej köras med mer
än 6 watts utgångseffekt, då vid högre effekter
anodströmmen i slutsteget ökar så mycket, att man i
strömförbrukning kommer över maximala belastningen för
likriktar-röret. Sildrosseln Dr. 3 bör vara på högst 100 ohm och
bör ha en induktans av 10 Henry vid 100 mA.
I rörtabellen här nedan ha angivits dels de amerikanska
rör, för vilka förstärkaren är byggd och utprovad, dels
motsvarande typer av Marconi-rör, vilka typer mycket
nära motsvara de amerikanska. F fråga om övriga
europeiska rör finnas ej så nära motsvarande typer att de
kunna användas utan omkonstruktion av förstärkaren.
RÖRTABELL.
Rör
Amerikanska
Marconi
Vi 6Q7 D41 pius H30
V2 12A5 N30
V3 och V. 12A5 N30
Vs 25Y5 U30
Motståndsrör 8 pius Urdox U930 Fast motstånd
pius Urdox U930
Under användning är förstärkaren inmonterad i ett
skyddshölje av perforerad plåt, vilket är jordat. Man
kan sålunda ej komma i beröring med spänningsförande
delar. Höljet måste vara så utfört, att god luftcirkulation
erhålles omkring rör och motstånd.
Till förstärkaren hör en 10 tums permanentdynamisk
högtalare. Fältstyrkan i denna är 11 000 gauss.

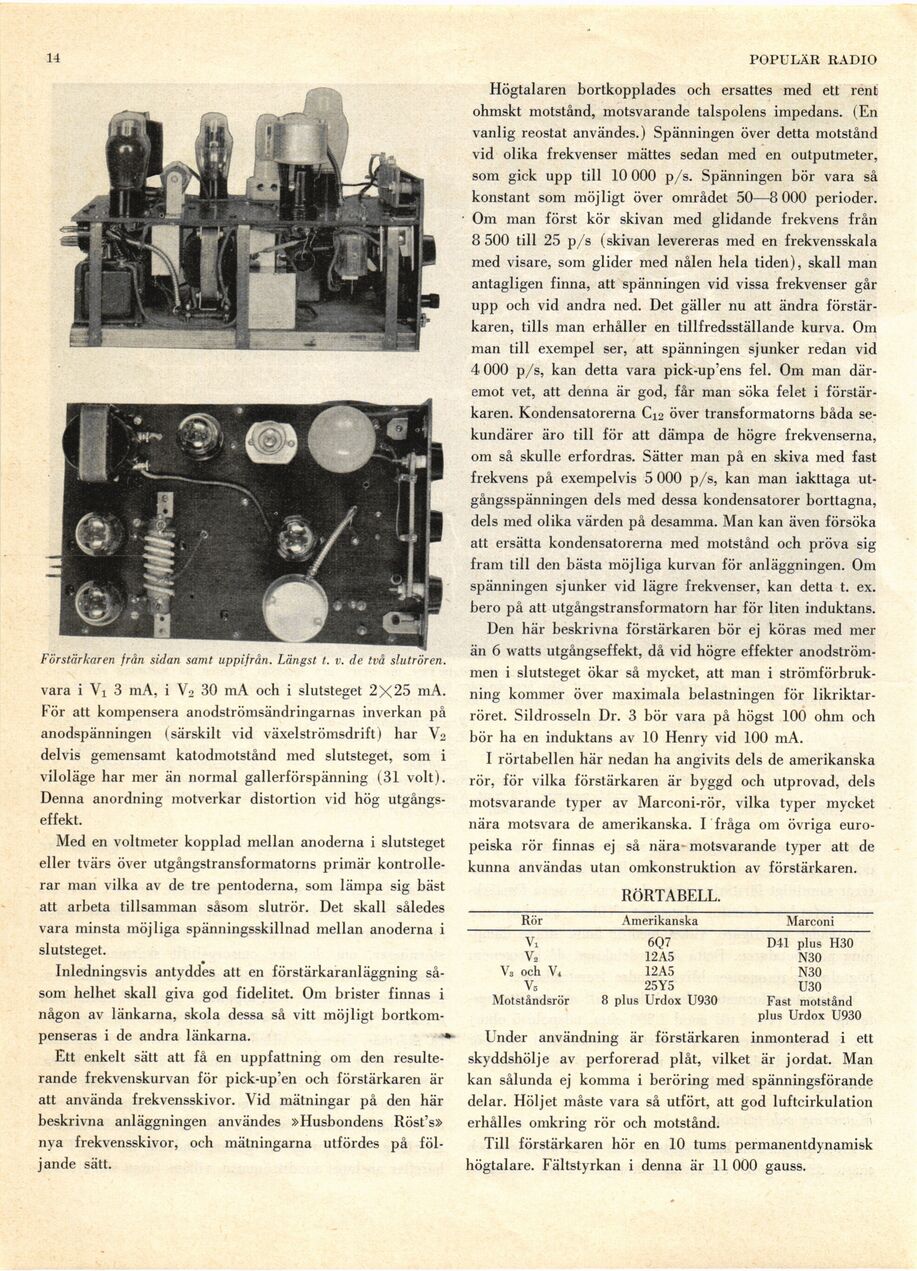

Förstärkaren från sidan samt uppifrån. Längst t. v. de två slutrören
