16
POPULÄR RADIO

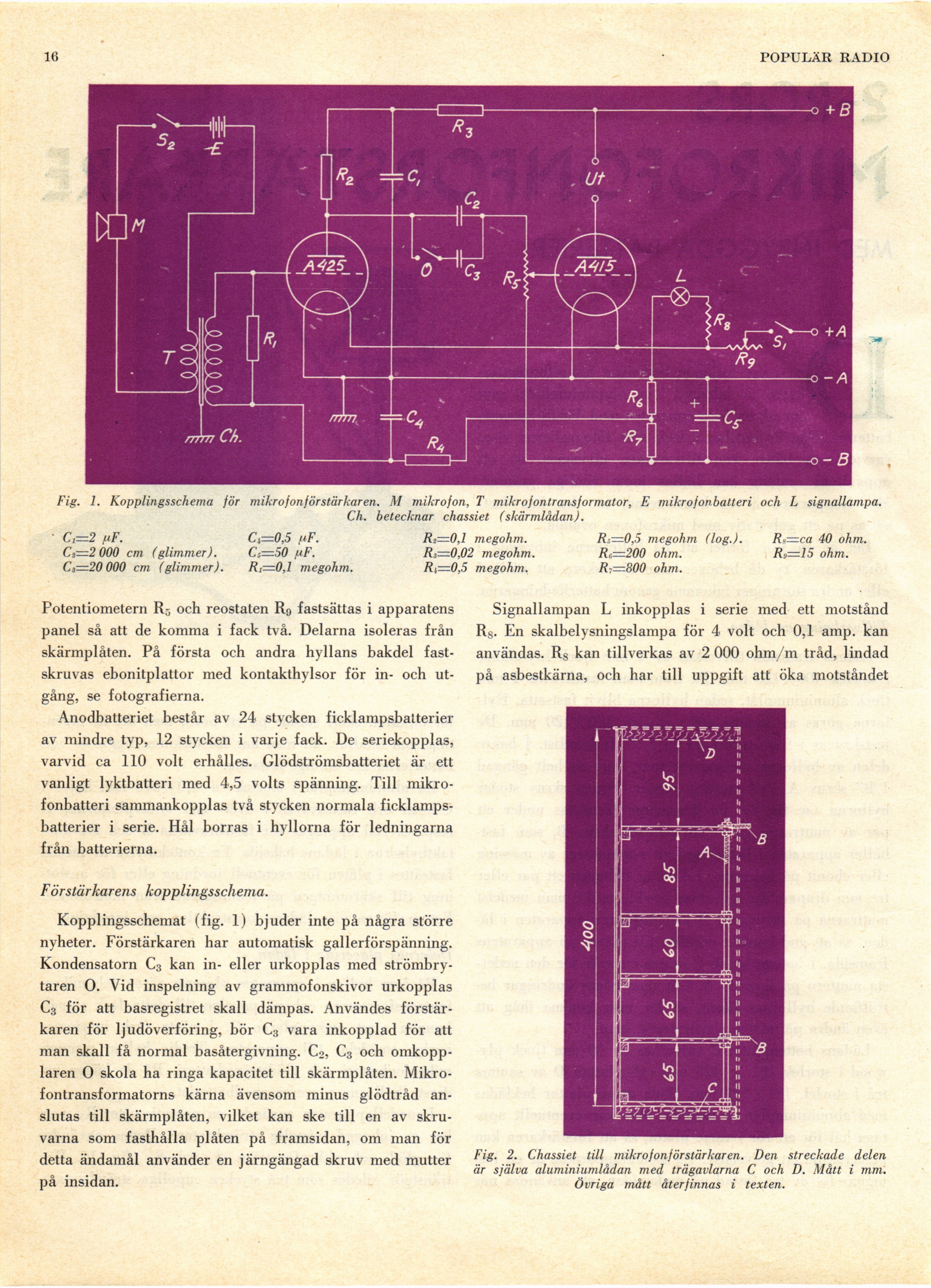

Fig. 1. Kopplingsschema för mikrofonförstärkaren. M mikrofon, T mikrofontransformator, E mikrofonbatteri och L signallampa.
Ch. betecknar chassiet (skärmlådan).
C,=2 /uF.
Cs=2 000 cm (glimmer).
C,=20 000 cm (glimmer).
Ct=0,5 fiF.
Cs=50 uF.
R,=0,1 megohm.
Rs=zO,l megohm.
Rs=0,02 megohm.
Ri=0,5 megohm.
Ri=0,5 megohm (log.).
Rc=200 ohm.
R-=800 ohm.
Rs=ca 40 ohm.
Rs=15 ohm.
Potentiometern R3 och reostaten Ro fastsättas i apparatens
panel så att de komma i fack två. Delarna isoleras från
skärmplåten. På första och andra hyllans bakdel
fastskruvas ebonitplattor med kontakthylsor för in- och
utgång, se fotografierna.
Anodbatteriet består av 24 stycken ficklampsbatterier
av mindre typ, 12 stycken i varje fack. De seriekopplas,
varvid ca 110 voit erhålles. Glödströmsbatteriet är ett
vanligt lyktbatteri med 4,5 volts spänning. Till
mikrofonbatteri sammankopplas två stycken normala
ficklampsbatterier i serie. Hål borras i hyllorna för ledningarna
från batterierna.
Förstärkarens kopplingsschema.
Kopplingsschemat (fig. 1) bjuder inte på några större
nyheter. Förstärkaren har automatisk gallerförspänning.
Kondensatorn C3 kan in- eller urkopplas med
strömbrytaren O. Vid inspelning av grammofonskivor urkopplas
C3 för att basregistret skall dämpas. Användes
förstärkaren för ljudöverföring, bör C3 vara inkopplad för att
man skall få normal basåtergivning. C2, C3 och
omkopplaren O skola ha ringa kapacitet till skärmplåten.
Mikrofontransformatorns kärna ävensom minus glödtråd
anslutas till skärmplåten, vilket kan ske till en av
skruvarna som fasthålla plåten på framsidan, om man för
detta ändamål använder en järngängad skruv med mutter
på insidan.
Signallampan L inkopplas i serie med ett motstånd
Rs. En skalbelysningslampa för 4. voit och 0,1 amp. kan
användas. Rs kan tillverkas av 2 000 ohm/m tråd, lindad
på asbestkärna, och har till uppgift att öka motståndet
Fig. 2. Chassiet till mikrofonförstärkaren. Den streckade delen
är själva aluminiumlådan med trägavlarna C och D. Mått i mm.
Övriga mått återfinnas i texten.
