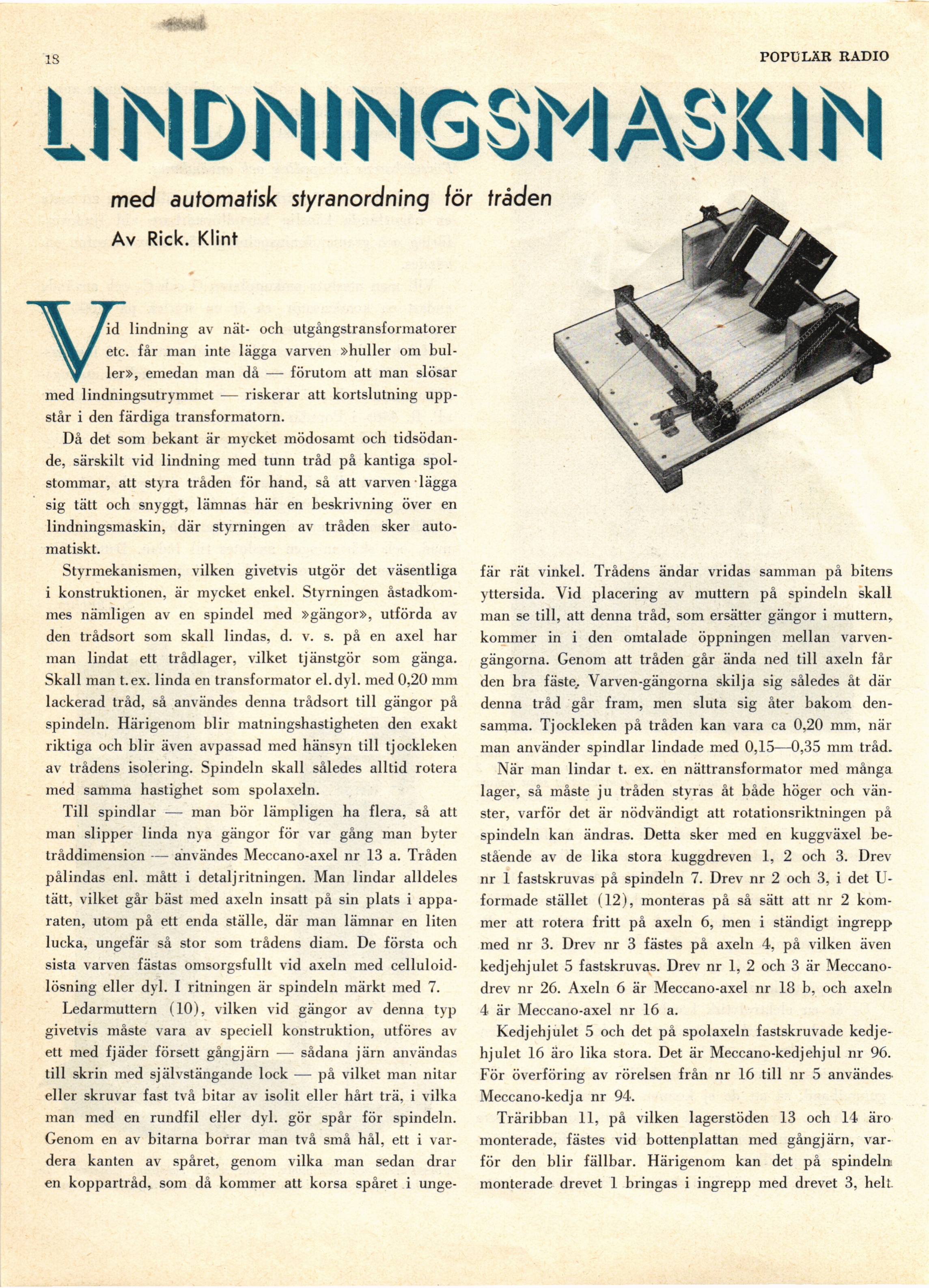

20
POPULÄR RADIO
lindningsmaskin
med automatisk styranordning för tråden
Av Rick. Klint
yk /id lindning av nät- och utgångstransformatorer
Vk/ etc. får man inte lägga varven »huller om
bul-Y ler», emedan man då — förutom att man slösar
med lindningsutrymmet — riskerar att kortslutning
uppstår i den färdiga transformatorn.
Då det som bekant är mycket mödosamt och
tidsödande, särskilt vid lindning med tunn tråd på kantiga
spol-stommar, att styra tråden för hand, så att varven lägga
sig tätt och snyggt, lämnas här en beskrivning över en
lindningsmaskin, där styrningen av tråden sker
automatiskt.
Styrmekanismen, vilken givetvis utgör det väsentliga
i konstruktionen, är mycket enkel. Styrningen
åstadkommes nämligen av en spindel med »gängor», utförda av
den trådsort som skall lindas, d. v. s. på en axel har
man lindat ett trådlager, vilket tjänstgör som gänga.
Skall man t. ex. linda en transformator el. dyl. med 0,20 mm
lackerad tråd, så användes denna trådsort till gängor på
spindeln. Härigenom blir matningshastigheten den exakt
riktiga och blir även avpassad med hänsyn till tjockleken
av trådens isolering. Spindeln skall således alltid rotera
med samma hastighet som spolaxeln.
Till spindlar — man bör lämpligen ha flera, så att
man slipper linda nya gängor för var gång man byter
tråddimension — användes Meccano-axel nr 13 a. Tråden
pålindas enl. mått i detalj ritningen. Man lindar alldeles
tätt, vilket går bäst med axeln insatt på sin plats i
apparaten, utom på ett enda ställe, där man lämnar en liten
lucka, ungefär så stor som trådens diam. De första och
sista varven fästas omsorgsfullt vid axeln med
celluloid-lösning eller dyl. I ritningen är spindeln märkt med 7.
Ledarmuttern (10), vilken vid gängor av denna typ
givetvis måste vara av speciell konstruktion, utföres av
ett med fjäder försett gångjärn — sådana järn användas
till skrin med självstängande lock — på vilket man nitar
eller skruvar fast två bitar av isolit eller hårt trä, i vilka
man med en rundfil eller dyl. gör spår för spindeln.
Genom en av bitarna borrar man två små hål, ett i
vardera kanten av spåret, genom vilka man sedan drar
en koppartråd, som då kommer att korsa spåret i unge-
fär rät vinkel. Trådens ändar vridas samman på bitens
yttersida. Vid placering av muttern på spindeln skall
man se till, att denna tråd, som ersätter gängor i muttern,
kommer in i den omtalade öppningen mellan
varven-gängorna. Genom att tråden går ända ned till axeln får
den bra fäste.. Varven-gängorna skilja sig således åt där
denna tråd går fram, men sluta sig åter bakom
densamma. Tjockleken på tråden kan vara ca 0,20 mm, när
man använder spindlar lindade med 0,15—0,35 mm tråd.
När man lindar t. ex. en nättransformator med många
lager, så måste ju tråden styras åt både höger och
vänster, varför det är nödvändigt att rotationsriktningen på
spindeln kan ändras. Detta sker med en kuggväxel
bestående av de lika stora kuggdreven 1, 2 och 3. Drev
nr 1 fastskruvas på spindeln 7. Drev nr 2 och 3, i det
U-formade stället (12), monteras på så sätt att nr 2
kommer att rotera fritt på axeln 6, men i ständigt ingrepp
med nr 3. Drev nr 3 fästes på axeln 4, på vilken även
kedjehjulet 5 fastskruvas. Drev nr 1, 2 och 3 är
Meccano-drev nr 26. Axeln 6 är Meccano-axel nr 18 b, och axeln
4 är Meccano-axel nr 16 a.
Kedjehjulet 5 och det på spolaxeln fastskruvade
kedjehjulet 16 äro lika stora. Det är Meccano-kedjehjul nr 96.
För överföring av rörelsen från nr 16 till nr 5
användes-Meccano-kedja nr 94.
Träribban 11, på vilken lagerstöden 13 och 14 äro
monterade, fästes vid bottenplattan med gångjärn,
varför den blir fällbar. Härigenom kan det på spindeln
monterade drevet 1 bringas i ingrepp med drevet 3, helt
