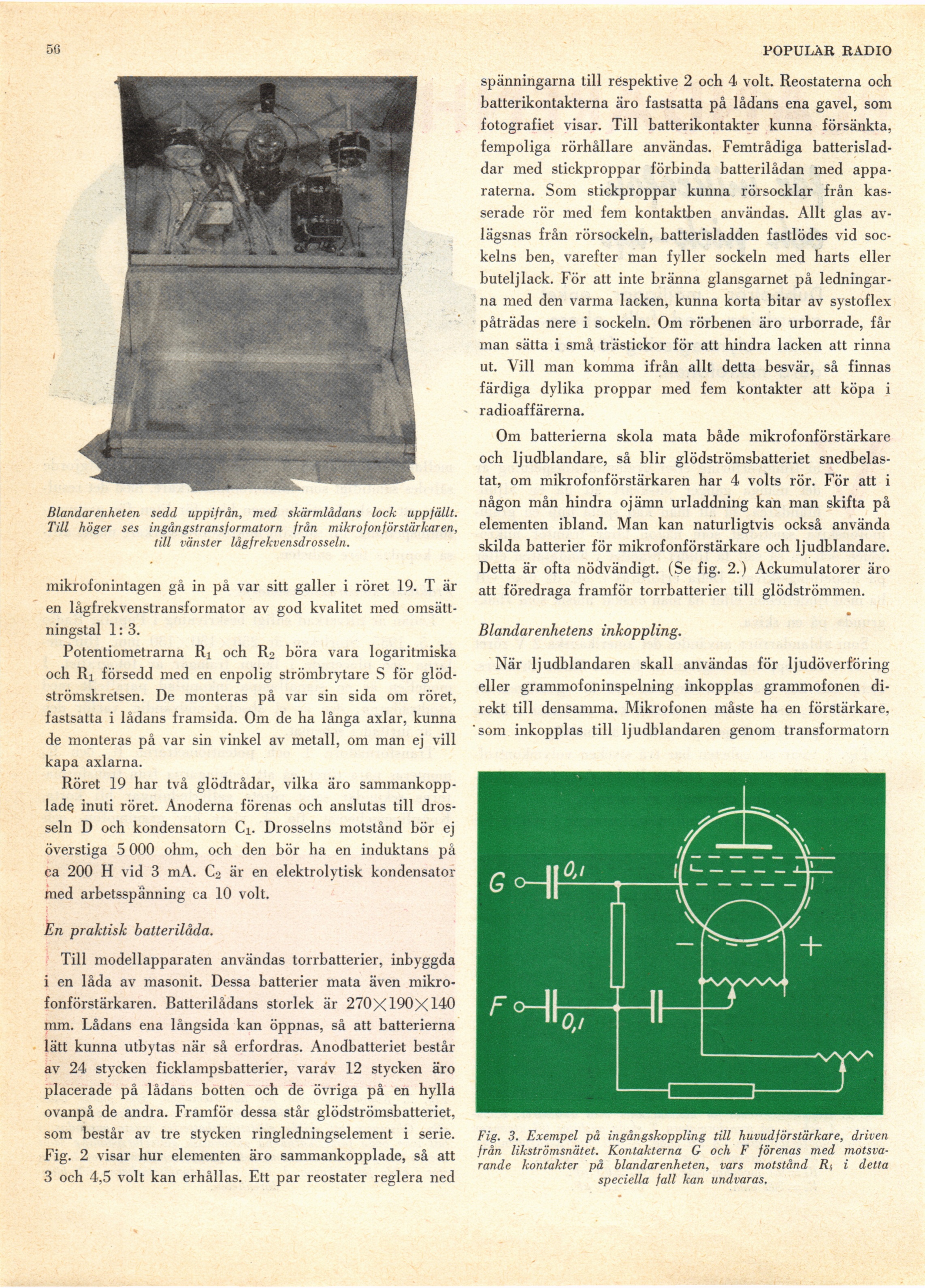

POPULÄR RADIO
Biandarenheten sedd uppifrån, med skärmlådans lock uppfällt.
Till höger ses ingångstransformatorn från mikrofonförstärkaren,
till vänster lågfrekvensdrosseln.
mikrofonintagen gå in på var sitt galler i röret 19. T är
en lågfrekvenstransformator av god kvalitet med
omsättningstal 1: 3.
Potentiometrarna Ri och Ro böra vara logaritmiska
och Ri försedd med en enpolig strömbrytare S för
glödströmskretsen. De monteras på var sin sida om röret,
fastsatta i lådans framsida. Om de ha långa axlar, kunna
de monteras på var sin vinkel av metall, om man ej vill
kapa axlarna.
Röret 19 har två glödtrådar, vilka äro
sammankopp-lads inuti röret. Anoderna förenas och anslutas till
dros-seln D och kondensatorn Ci. Drosselns motstånd bör ej
överstiga 5 000 ohm, och den bör ha en induktans på
ca 200 H vid 3 mA. C2 är en elektrolytisk kondensator
med arbetsspänning ca 10 voit.
En praktisk balterilåda.
Till modellapparaten användas torrbatterier, inbyggda
i en låda av masonit. Dessa batterier mata även
mikrofonförstärkaren. Batterilådans storlek är 270X190X140
mm. Lådans ena långsida kan öppnas, så att batterierna
lätt kunna utbytas när så erfordras. Anodbatteriet består
av 24 stycken ficklampsbatterier, varav 12 stycken äro
placerade på lådans botten och de övriga på en hylla
ovanpå de andra. Framför dessa står glödströmsbatteriet,
som består av tre stycken ringledningselement i serie.
Fig. 2 visar hur elementen äro sammankopplade, så att
3 och 4,5 voit kan erhållas. Ett par reostater reglera ned
spänningarna till respektive 2 och 4 voit. Reostaterna och
batterikontakterna äro fastsatta på lådans ena gavel, som
fotografiet visar. Till batterikontakter kunna försänkta,
fempoliga rörhållare användas. Femtrådiga
batterisladdar med stickproppar förbinda batterilådan med
apparaterna. Som stickproppar kunna rörsocklar från
kasserade rör med fem kontaktben användas. Allt glas
avlägsnas från rörsockeln, batterisladden fastlödes vid
sockelns ben, varefter man fyller sockeln med harts eller
butelj lack. För att inte bränna glansgarnet på
ledningarna med den varma lacken, kunna korta bitar av systoflex
påträdas nere i sockeln. Om rörbenen äro urborrade, får
man sätta i små trästickor för att hindra lacken att rinna
ut. Vill man komma ifrån allt detta besvär, så finnas
färdiga dylika proppar med fem kontakter att köpa i
radioaffärerna.
Om batterierna skola mata både mikrofonförstärkare
och ljudblandare, så blir glödströmsbatteriet
snedbelas-tat, om mikrofonförstärkaren har 4 volts rör. För att i
någon mån hindra ojämn urladdning kan man skifta på
elementen ibland. Man kan naturligtvis också använda
skilda batterier för mikrofonförstärkare och ljudblandare.
Detta är ofta nödvändigt. (Se fig. 2.) Ackumulatorer äro
att föredraga framför torrbatterier till glödströmmen.
Biandarenhetens inkoppling.
När ljudblandaren skall användas för ljudöverföring
eller grammofoninspelning inkopplas grammofonen
direkt till densamma. Mikrofonen måste ha en förstärkare,
’som inkopplas till ljudblandaren genom transformatorn
Fig. 3. Exempel på ingångskoppling till huvudförstärkare, driven
från likströmsnätet. Kontakterna G och F förenas med
motsvarande kontakter på biandarenheten, vars motstånd Ri i detta
speciella fall kan undvaras.
