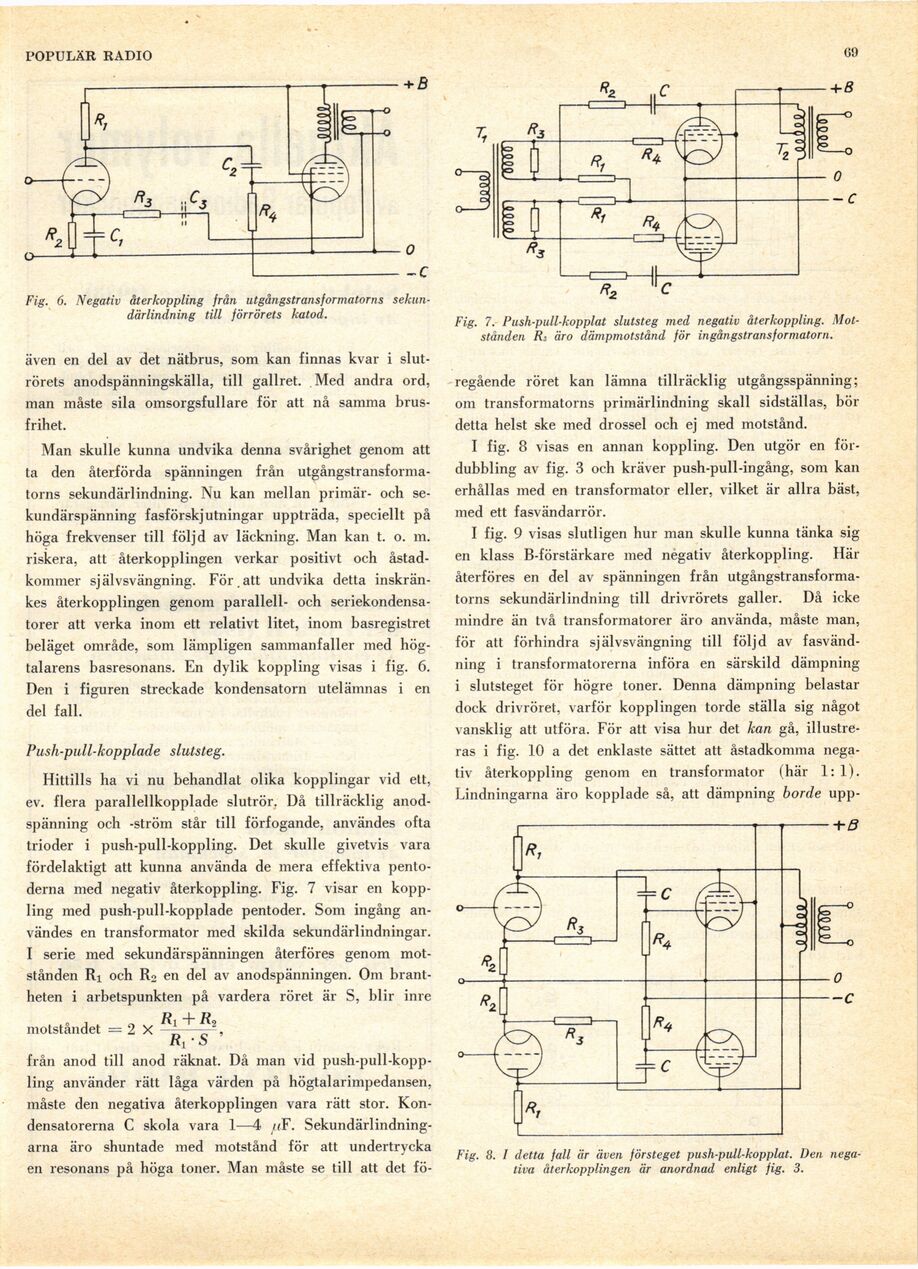

POPULÄR RADIO
Fig. 6. Negativ återkoppling från utgångstransformatorns
sekundärlindning till förrörets katod.
även en del av det nätbrus, som kan finnas kvar i
slutrörets anodspänningskälla, till gallret. Med andra ord,
man måste sila omsorgsfullare för att nå samma
brusfrihet.
Man skulle kunna undvika denna svårighet genom att
ta den återförda spänningen från
utgångstransformatorns sekundärlindning. Nu kan mellan primär- och
sekundärspänning fasförskjutningar uppträda, speciellt på
höga frekvenser till följd av läckning. Man kan t. o. m.
riskera, att återkopplingen verkar positivt och
åstadkommer självsvängning. För.att undvika detta
inskränkes återkopplingen genom parallell- och
seriekondensa-torer att verka inom ett relativt litet, inom basregistret
beläget område, som lämpligen sammanfaller med
högtalarens basresonans. En dylik koppling visas i fig. 6.
Den i figuren streckade kondensatorn utelämnas i en
del fall.
Push-pull-kopplade slutsteg.
Hittills ha vi nu behandlat olika kopplingar vid ett,
ev. flera parallellkopplade slutrör. Då tillräcklig
anodspänning och -ström står till förfogande, användes ofta
trioder i push-pull-koppling. Det skulle givetvis vara
fördelaktigt att kunna använda de mera effektiva
pento-derna med negativ återkoppling. Fig. 7 visar en
koppling med push-pull-kopplade pentoder. Som ingång
användes en transformator med skilda sekundärlindningar.
I serie med sekundärspänningen återföres genom
motstånden Ri och R2 en del av anodspänningen. Om
brantheten i arbetspunkten på vardera röret är S, blir inre
H 1 Il
motståndet = 2 X —5—,
R\ • o
från anod till anod räknat. Då man vid
push-pull-kopp-ling använder rätt låga värden på högtalarimpedansen,
måste den negativa återkopplingen vara rätt stor.
Kondensatorerna C skola vara 1—4 /(F.
Sekundärlindningarna äro shuntade med motstånd för att undertrycka
en resonans på höga toner. Man måste se till att det fö-
73
Fig. 7. Push-pull-kopplat slutsteg med negativ återkoppling.
Motstånden Rs äro dämpmotstånd för ingångstransformatorn.
regående röret kan lämna tillräcklig utgångsspänning;
om transformatorns primärlindning skall sidställas, bör
detta helst ske med drossel och ej med motstånd.
I fig. 8 visas en annan koppling. Den utgör en
fördubbling av fig. 3 och kräver push-pull-ingång, som kan
erhållas med en transformator eller, vilket är allra bäst,
med ett fasvändarrör.
I fig. 9 visas slutligen hur man skulle kunna tänka sig
en klass B-förstärkare med negativ återkoppling. Här
återföres en del av spänningen från
utgångstransformatorns sekundärlindning till drivrörets galler. Då icke
mindre än två transformatorer äro använda, måste man,
för att förhindra självsvängning till följd av
fasvändning i transformatorerna införa en särskild dämpning
i slutsteget för högre toner. Denna dämpning belastar
dock drivröret, varför kopplingen torde ställa sig något
vansklig att utföra. För att visa hur det kan gå,
illustreras i fig. 10 a det enklaste sättet att åstadkomma
negativ återkoppling genom en transformator (här 1:1).
Lindningarna äro kopplade så, att dämpning borde upp-
Fig. 8. I detta fall är även försteget push-pull-kopplat. Den
negativa återkopplingen är anordnad enligt fig. 3.
