POPULÄR RADIO
85

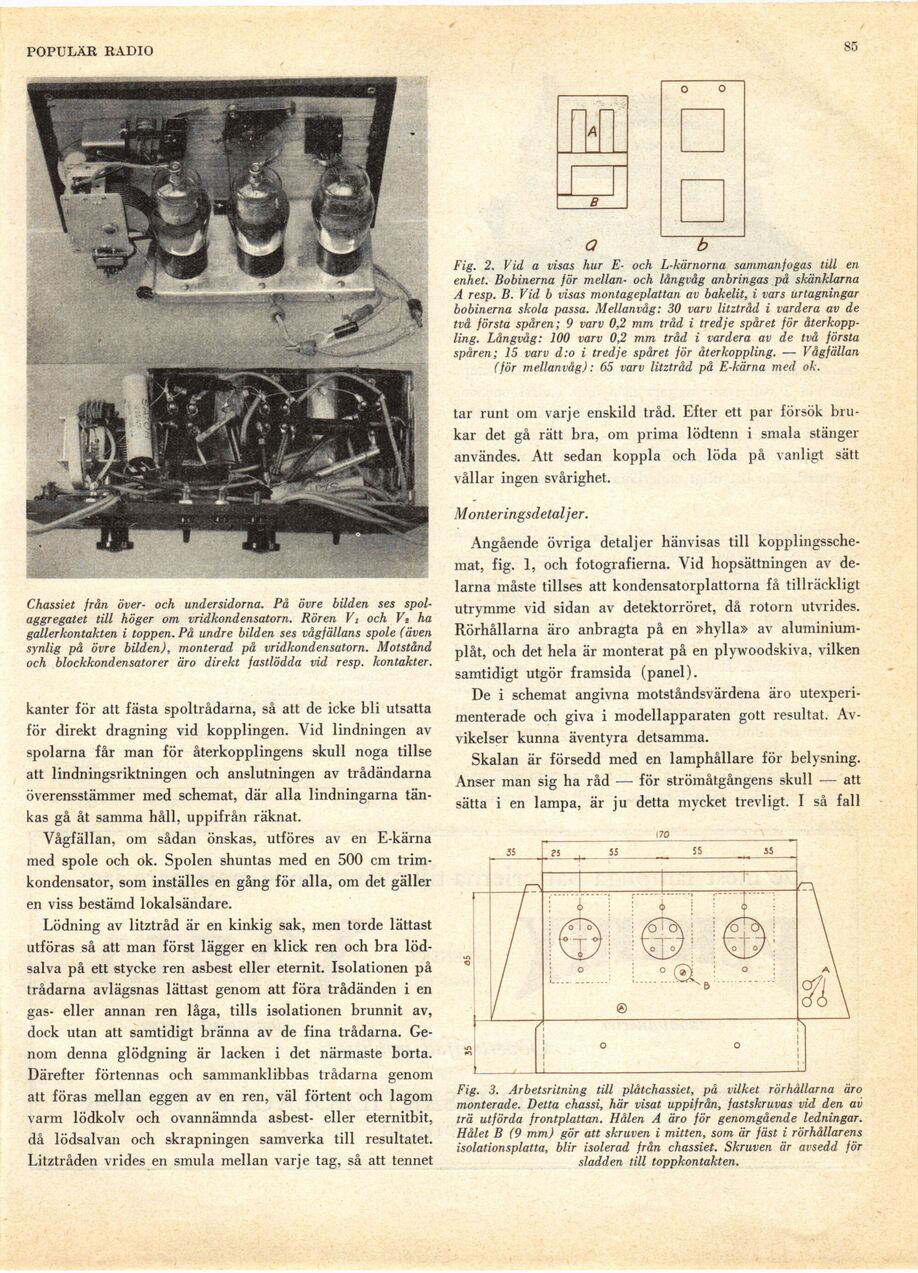

Chassiet från över- och undersidorna. På övre bilden ses
spol-aggregatet till höger om vridkondensatorn. Rören Vi och Vt ha
gallerkontakten i toppen. På undre bilden ses vågfällans spole (även
synlig på övre bilden), monterad på vridkondensatorn. Motstånd
och blockkondensatorer äro direkt fastlödda vid resp. kontakter.
kanter för att fästa spoltrådarna, så att de icke bli utsatta
för direkt dragning vid kopplingen. Vid lindningen av
spolarna får man för återkopplingens skull noga tillse
att lindningsriktningen och anslutningen av trådändarna
överensstämmer med schemat, där alla lindningarna
tänkas gå åt samma håll, uppifrån räknat.
Vågfällan, om sådan önskas, utföres av en E-kärna
med spole och ok. Spolen shuntas med en 500 cm
trim-kondensator, som inställes en gång för alla, om det gäller
en viss bestämd lokalsändare.
Lödning av litztråd är en kinkig sak, men torde lättast
utföras så att man först lägger en klick ren och bra
löd-salva på ett stycke ren asbest eller eternit. Isolationen på
trådarna avlägsnas lättast genom att föra trådänden i en
gas- eller annan ren låga, tills isolationen brunnit av,
dock utan att samtidigt bränna av de fina trådarna.
Genom denna glödgning är lacken i det närmaste borta.
Därefter förtennas och sammanklibbas trådarna genom
att föras mellan eggen av en ren, väl förtent och lagom
varm lödkolv och ovannämnda asbest- eller eternitbit,
då lödsaivan och skrapningen samverka till resultatet.
Litztråden vrides en smula mellan varje tag, så att tennet
a
Fig. 2. Vid a visas hur E- och L-kärnorna sammanfogas till en
enhet. Bobinerna för mellan- och långvåg anbringas på skänklarna
A resp. B. Vid b visas montageplattan av bakelit, i vars urtagningar
bobinerna skola passa. Mellanvåg: 30 varv litztråd i vardera av de
två första spåren; 9 varv 0,2 mm tråd i tredje spåret för
återkoppling. Långvåg: 100 varv 0,2 mm tråd i vardera av de två första
spåren; 15 varv d:o i tredje spåret för återkoppling. — Vågfällan
(för mellanvåg): 65 varv litztråd på E-kärna med ok.
tar runt om varje enskild tråd. Efter ett par försök
brukar det gå rätt bra, om prima lödtenn i smala stänger
användes. Att sedan koppla och löda på vanligt sätt
vållar ingen svårighet.
Monteringsdetaljer.
Angående övriga detaljer hänvisas till kopplingssche
mat, fig. 1, och fotografierna. Vid hopsättningen av de
larna måste tillses att kondensatorplattorna få tillräcklig
utrymme vid sidan av detektorröret, då rotorn utvrides
Rörhållarna äro anbragta på en »hylla» av aluminium
plåt, och det hela är monterat på en plywoodskiva. vilken
samtidigt utgör framsida (panel).
De i schemat angivna motståndsvärdena äro
utexperimenterade och giva i modellapparaten gott resultat.
Avvikelser kunna äventyra detsamma.
Skalan är försedd med en lamphållare för belysning.
Anser man sig ha råd — för strömåtgångens skull — att
sätta i en lampa, är ju detta mycket trevligt. I så fall
Fig. 3. Arbetsritning till plåtchassiet, på vilket rörhållarna äro
monterade. Detta chassi, här visat uppifrån, fastskruvas vid den av
trä utförda frontplattan. Hålen A äro för genomgående ledningar.
Hålet B (9 mm) gör att skruven i mitten, som är fäst i rörhållarens
isolationsplatta, blir isolerad från chassiet. Skruven är avsedd för
sladden till toppkontakten.
