POPULÄR RADIO

111

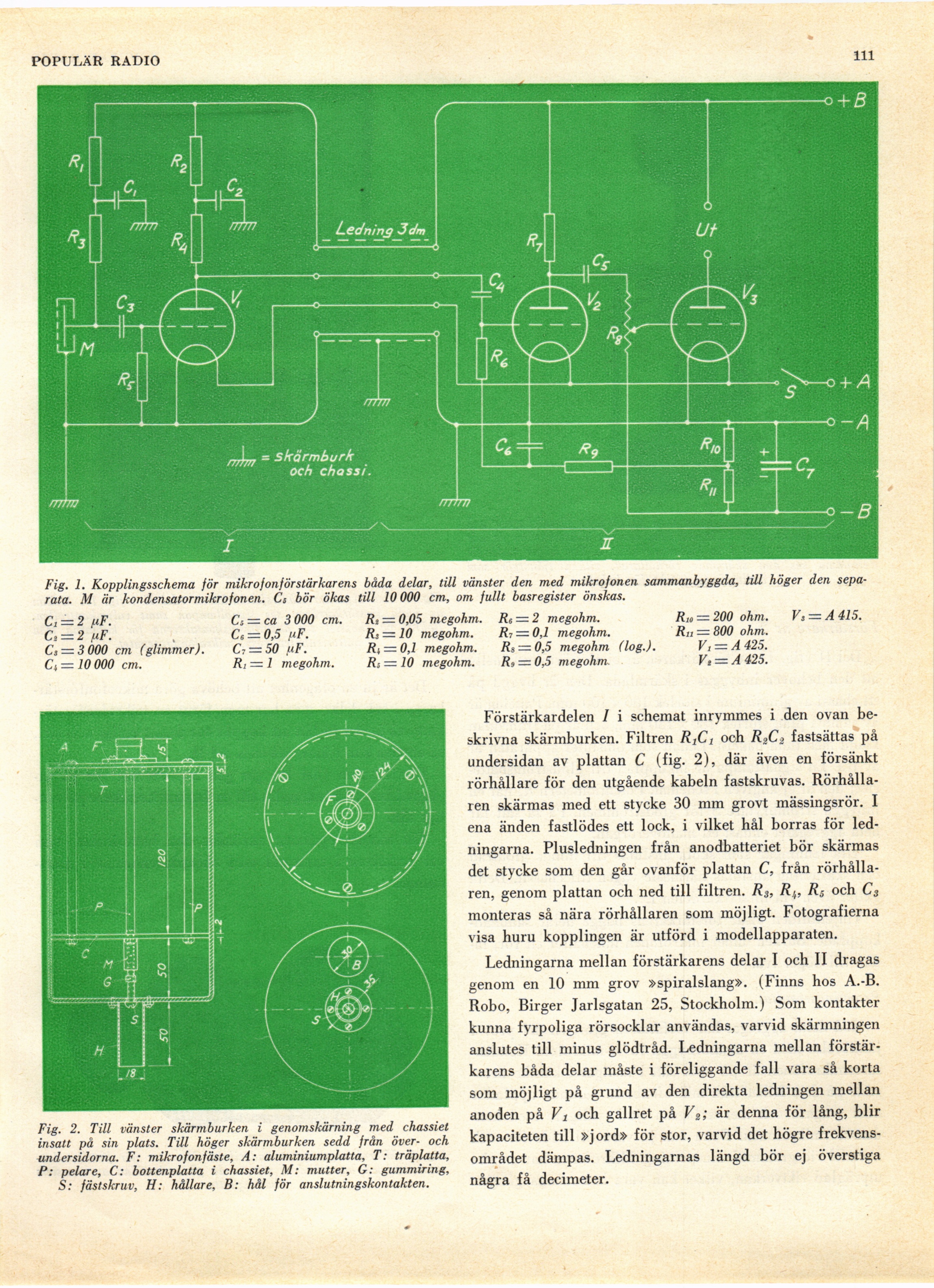

Fig. 1. Kopplingsschema för mikrofonförstärkarens båda delar, till vänster den med mikrofonen sammanbyggda, till höger den
separata. M är kondensatormikrofonen. Cs bör ökas till 10 000 cm, om fullt basregister önskas.

C, = 2 uF.
C, = 2 uF.

Cs = 3 000 cm (glimmer).
C, = 10 000 cm.

Fig. 2. Till vänster skärmburken i genomskärning med chassiet
insatt på sin plats. Till höger skärmburken sedd från över- och
undersidorna. F: mikrofonfäste, A: aluminiumplatta, T: träplatta,
P: pelare, C: bottenplatta i chassiet, M: mutter, G: gummiring,
S: fästskruv, H: hållare, B: hål för anslutningskontakten.

Förstärkardelen I i schemat inrymmes i den ovan
beskrivna skärmburken. Filtren RtCt och fastsättas på
undersidan av plattan C (fig. 2), där även en försänkt
rörhållare för den utgående kabeln fastskruvas.
Rörhålla-ren skärmas med ett stycke 30 mm grovt mässingsrör. I
ena änden fastlödes ett lock, i vilket hål borras för
ledningarna. Plusledningen från anodbatteriet bör skärmas
det stycke som den går ovanför plattan C, från
rörhålla-ren, genom plattan och ned till filtren. Rs, 7?4, R5 och Cs
monteras så nära rörhållaren som möjligt. Fotografierna
visa huru kopplingen är utförd i modellapparaten.

Ledningarna mellan förstärkarens delar I och II dragas
genom en 10 mm grov »spiralslang». (Finns hos A.-B.
Robo, Birger Jarlsgatan 25, Stockholm.) Som kontakter
kunna fyrpoliga rörsocklar användas, varvid skärmningen
anslutes till minus glödtråd. Ledningarna mellan
förstärkarens båda delar måste i föreliggande fall vara så korta
som möjligt på grund av den direkta ledningen mellan
anoden på Vj och gallret på Vs; är denna för lång, blir
kapaciteten till »jord» för stor, varvid det högre
frekvensområdet dämpas. Ledningarnas längd bör ej överstiga
några få decimeter.

Cs = ca 3 000 cm.
Cs = 0,5 uF.
C, = 50 uF.
R, = 1 megohm.

R, = 0,05 megohm.
Rs = 10 megohm.
Ri = 0,1 megohm.
Rs " 10 megohm.

Re = 2 megohm.
R, = 0,1 megohm.
Rs = 0,5 megohm (log.).
Rs = 0,5 megohm

Rw = 200 ohm.
Rn = 800 ohm.
Vt = A 425.
V, = A 425.

V, = A 415.
