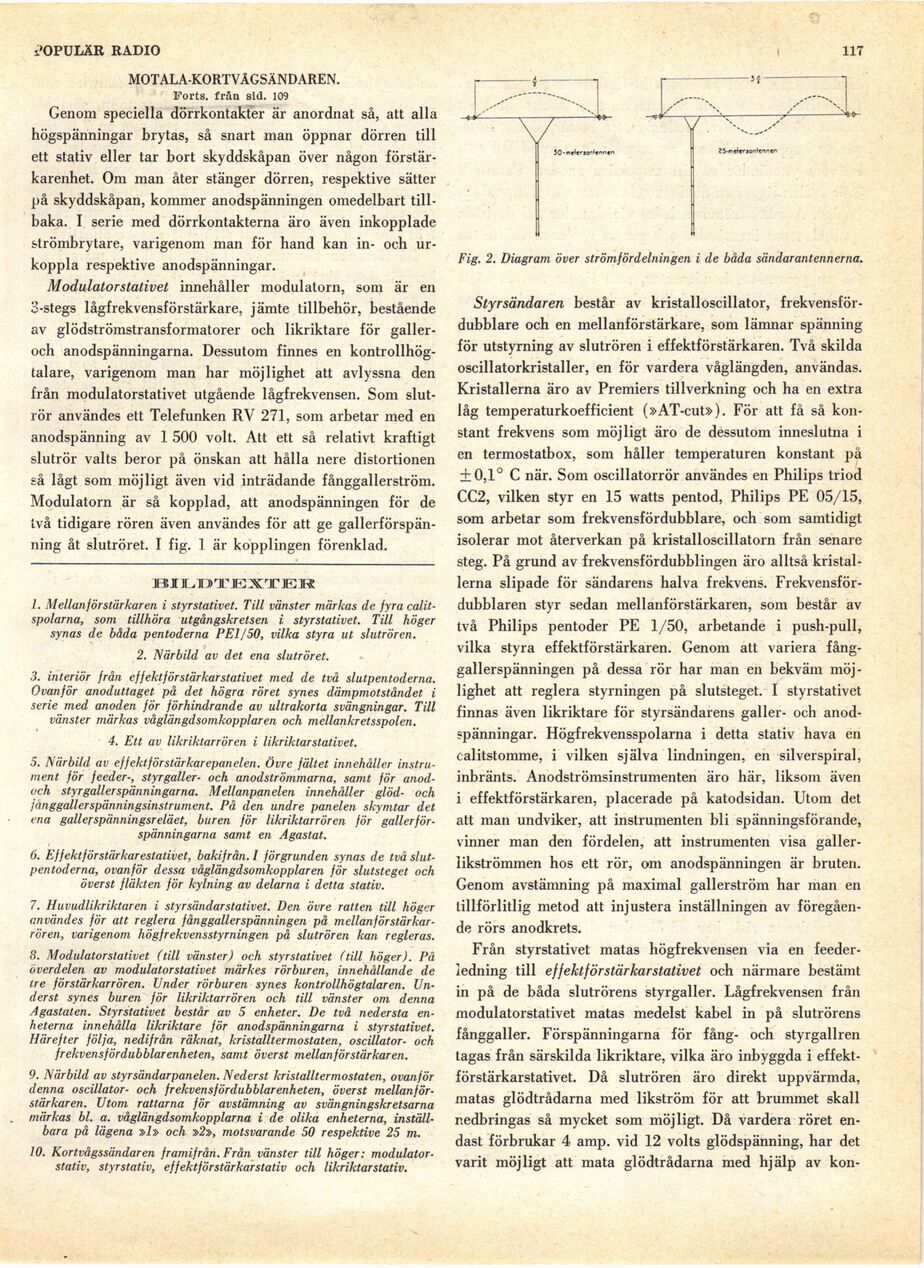

MOTALA-KORTVÅGSÄNDAREN.
Forts, från sid. 109
Genom speciella dörrkontakter är anordnat så, att alla
högspänningar brytas, så snart man öppnar dörren till
ett stativ eller tar bort skyddskåpan över någon
förstär-karenhet. Om man åter stänger dörren, respektive sätter
på skyddskåpan, kommer anodspänningen omedelbart
tillbaka. I serie med dörrkontakterna äro även inkopplade
strömbrytare, varigenom man för hand kan in- och
ur-koppla respektive anodspänningar.
Modulatorstativet innehåller modulatorn, som är en
3-stegs lågfrekvensförstärkare, jämte tillbehör, bestående
av glödströmstransformatorer och likriktare för
galler-och anodspänningarna. Dessutom finnes en
kontrollhögtalare, varigenom man har möjlighet att avlyssna den
från modulatorstativet utgående lågfrekvensen. Som
slutrör användes ett Telefunken RV 271, som arbetar med en
anodspänning av 1 500 voit. Att ett så relativt kraftigt
slutrör valts beror på önskan att hålla nere distortionen
så lågt som möjligt även vid inträdande fånggallerström.
Modulatorn är så kopplad, att anodspänningen för de
två tidigare rören även användes för att ge
gallerförspänning åt slutröret. I fig. 1 är kopplingen förenklad.
JBI JU K i) T JK XT JE JK
1. Mellanjörstärkaren i styrstativet. Titi vänster märkas de fyra
calit-spolarna, som tillhöra utgångskretsen i styrstativet. Till höger
synas de båda pentoderna PE1/50, vilka styra ut slutrören.
2. Närbild av det ena slutröret.
3. interiör från effektförstärkarstativet med de två slutpentoderna.
Ovanför anoduttaget på det högra röret synes dämpmotståndet i
serie med anoden för förhindrande av ultrakorta svängningar. Till
vänster märkas våglängdsomkopplaren och mellankretsspolen.
4. Ett av likriktarrören i likriktarstativet.
5. Närbild av effektförstärkarepanelen. Övre fältet innehåller
instrument för feeder-, styrgaller- och anodströmmarna, samt för
anod-och styr galler spänningarna. Mellanpanelen innehåller glöd- och
fånggallerspänningsinstrument. På den undre panelen skymtar det
ena gallerspänningsreläet, buren för likriktarrören för
gallerförspänningarna samt en Agastat.
6. Effektförstärkarestativet, bakifrån. I förgrunden synas de två
slutpentoderna, ovanför dessa våglängdsomkopplaren för slutsteget och
överst fläkten för kylning av delarna i detta stativ.
7. Huvudlikriktaren i styrsändar stativet. Den övre ratten till höger
användes för att reglera fånggallerspänningen på
mellanförstärkar-rören, varigenom högfrekvensstyrningen på slutrören kan regleras.
8. Modulatorstativet (till vänster) och styrstativet (till höger). På
överdelen av modulatorstativet märkes rörburen, innehållande de
tre förstärkarrören. Under rörburen synes kontrollhögtalaren.
Underst synes buren jör likriktarrören och till vänster om denna
Agastaten. Styrstativet består av 5 enheter. De två nedersta
enheterna innehålla likriktare för anodspänningarna i styrstativet.
Härefter följa, nedifrån räknat, kristalltermostaten, oscillator- och
frekvensfördubblarenheten, samt överst mellanförstärkar en.
9. Närbild av styrsändarpanelen. Nederst kristalltermostaten, ovanför
denna oscillator- och frekvensfördubblarenheten, överst
mellanjörstärkaren. Utom rattarna för avstämning av svängningskretsarna
märkas bl. a. våglängdsomkopplarna i de olika enheterna,
inställbara på lägena »1» och »2», motsvarande 50 respektive 25 m.
10. Kortvågssändaren framifrån. Från vänster till höger:
modulator-stativ, styrstativ, effektförstärkarstativ och likriktarstativ.
Fig. 2. Diagram över strömfördelningen i de båda sändarantennerna.
Styrsändaren består av kristalloscillator,
frekvensför-dubblare och en mellanförstärkare, som lämnar spänning
för utstyrning av slutrören i effektförstärkaren. Två skilda
oscillatorkristaller, en för vardera våglängden, användas.
Kristallerna äro av Premiers tillverkning och ha en extra
låg temperaturkoefficient (»AT-cut»). För att få så
konstant frekvens som möjligt äro de dessutom inneslutna i
en termostatbox, som håller temperaturen konstant på
+ 0,1° C när. Som oscillatorrör användes en Philips triod
CC2, vilken styr en 15 watts pentod, Philips PE 05/15,
som arbetar som frekvensfördubblare, och som samtidigt
isolerar mot återverkan på kristalloscillatorn från senare
steg. På grund av frekvensfördubblingen äro alltså
kristallerna slipade för sändarens halva frekvens.
Frekvensför-dubblaren styr sedan mellanförstärkaren, som består av
två Philips pentoder PE 1/50, arbetande i push-pull,
vilka styra effektförstärkaren. Genom att variera
fånggallerspänningen på dessa rör har man en bekväm
möjlighet att reglera styrningen på slutsteget. I styrstativet
finnas även likriktare för styrsändarens galler- och
anodspänningar. Högfrekvensspolarna i detta stativ hava en
calitstomme, i vilken själva lindningen, en silverspiral,
inbränts. Anodströmsinstrumenten äro här, liksom även
i effektförstärkaren, placerade på katodsidan. Utom det
att man undviker, att instrumenten bli spänningsförande,
vinner man den fördelen, att instrumenten visa
gallerlikströmmen hos ett rör, om anodspänningen är bruten.
Genom avstämning på maximal gallerström har man en
tillförlitlig metod att injustera inställningen av
föregående rörs anodkrets.
Från styrstativet matas högfrekvensen via en
feeder-ledning till effektförstärkarstativet och närmare bestämt
in på de båda slutrörens styrgaller. Lågfrekvensen från
modulatorstativet matas medelst kabel in på slutrörens
fånggaller. Förspänningarna för fång- och styrgallren
tagas från särskilda likriktare, vilka äro inbyggda i
effektförstärkarstativet. Då slutrören äro direkt uppvärmda,
matas glödtrådarna med likström för att brummet skall
nedbringas så mycket som möjligt. Då vardera röret
endast förbrukar 4 amp. vid 12 volts glödspänning, har det
varit möjligt att mata glödtrådarna med hjälp av kon-
