POPULÄR RADIO
155)

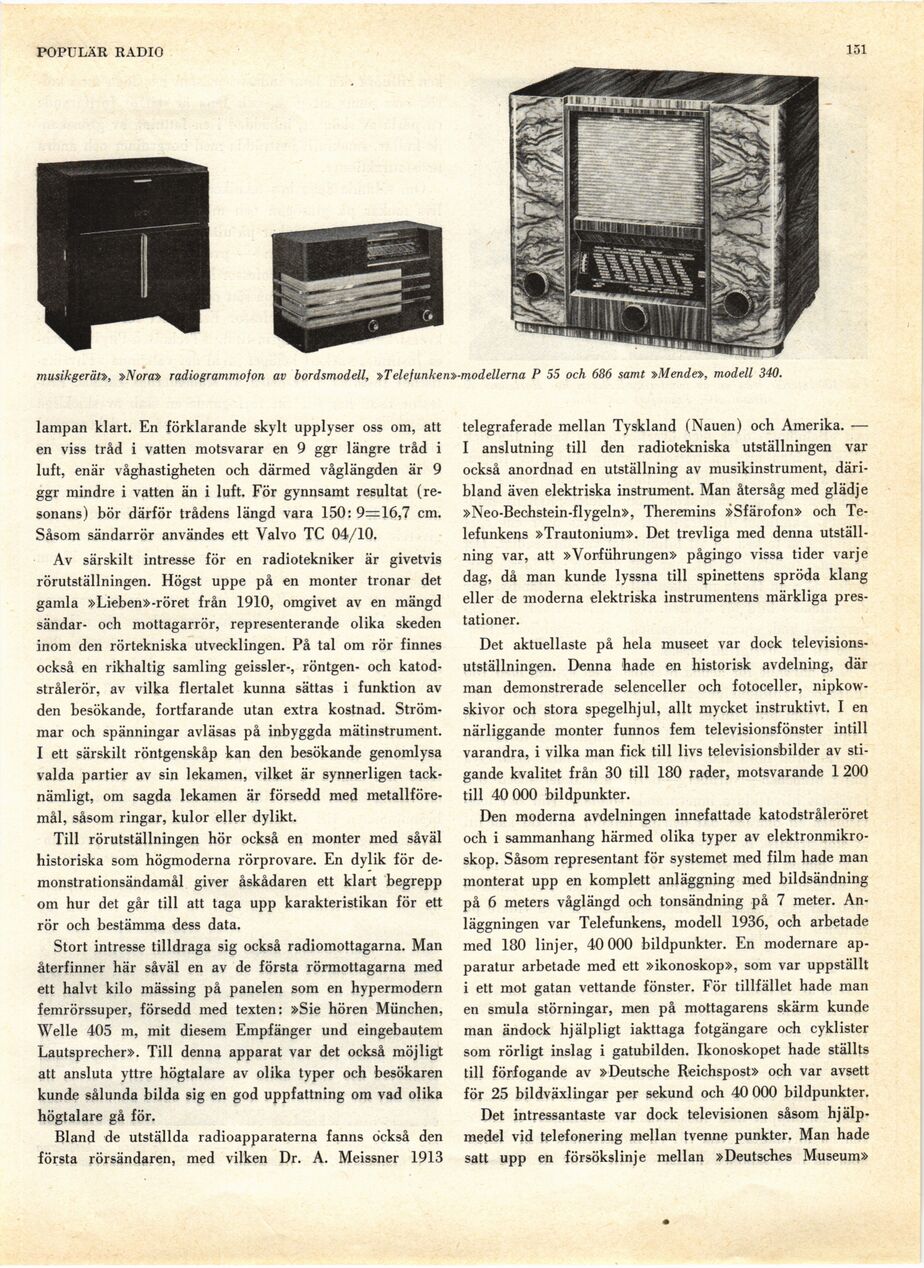

musikgerät»Nora» radiogrammofon av bordsmodell, »Telefunken»-modellerna P 55 och 686 samt »Mende», modell 340.
lampan klart. En förklarande skylt upplyser oss om, att
en viss tråd i vatten motsvarar en 9 ggr längre tråd i
luft, enär våghastigheten och därmed våglängden är 9
ggr mindre i vatten än i luft. För gynnsamt resultat
(resonans) bör därför trådens längd vara 150: 9=16,7 cm.
Såsom sändarrör användes ett Valvo TC 04/10.
Av särskilt intresse för en radiotekniker är givetvis
rörutställningen. Högst uppe på en monter tronar det
gamla »Lieben»-röret från 1910, omgivet av en mängd
sändar- och mottagarrör, representerande olika skeden
inom den rörtekniska utvecklingen. På tal om rör finnes
också en rikhaltig samling geissler-, röntgen- och
katod-strålerör, av vilka flertalet kunna sättas i funktion av
den besökande, fortfarande utan extra kostnad.
Strömmar och spänningar avläsas på inbyggda mätinstrument.
I ett särskilt röntgenskåp kan den besökande genomlysa
valda partier av sin lekamen, vilket är synnerligen
tacknämligt, om sagda lekamen är försedd med
metallföremål, såsom ringar, kulor eller dylikt.
Till rörutställningen hör också en monter med såväl
historiska som högmoderna rörprovare. En dylik för
demonstrationsändamål giver åskådaren ett klart begrepp
om hur det går till att taga upp karakteristikan för ett
rör och bestämma dess data.
Stort intresse tilldraga sig också radiomottagarna. Man
återfinner här såväl en av de första rörmottagarna med
ett halvt kilo mässing på panelen som en hypermodern
femrörssuper, försedd med texten: »Sie hören Munchen,
Welle 405 m, mit diesem Empfänger und eingebautem
Lautsprecher». Till denna apparat var det också möjligt
att ansluta yttre högtalare av olika typer och besökaren
kunde sålunda bilda sig en god uppfattning om vad olika
högtalare gå för.
Bland de utställda radioapparaterna fanns också den
första rörsändaren, med vilken Dr. A. Meissner 1913
telegraferade mellan Tyskland (Nauen) och Amerika. —
I anslutning till den radiotekniska utställningen var
också anordnad en utställning av musikinstrument,
däribland även elektriska instrument. Man återsåg med glädje
»Neo-Bechstein-flygeln», Theremins »Sfärofon» och
Telefunken »Trautonium». Det trevliga med denna
utställning var, att »Vorführungen» pågingo vissa tider varje
dag, då man kunde lyssna till spinettens spröda klang
eller de moderna elektriska instrumentens märkliga
prestationer.
Det aktuellaste på hela museet var dock
televisionsutställningen. Denna hade en historisk avdelning, där
man demonstrerade selenceller och fotoceller,
nipkow-skivor och stora spegelhjul, allt mycket instruktivt. I en
närliggande monter funnos fem televisionsfönster intill
varandra, i vilka man fick till livs televisionsbilder av
stigande kvalitet från 30 till 180 rader, motsvarande 1 200
till 40 000 bildpunkter.
Den moderna avdelningen innefattade katodstråleröret
och i sammanhang härmed olika typer av
elektronmikroskop. Såsom representant för systemet med film hade man
monterat upp en komplett anläggning med bildsändning
på 6 meters våglängd och tonsändning på 7 meter.
Anläggningen var Telefunkens, modell 1936, och arbetade
med 180 linjer, 40 000 bildpunkter. En modernare
apparatur arbetade med ett »ikonoskop», som var uppställt
i ett mot gatan vettande fönster. För tillfället hade man
en smula störningar, men på mottagarens skärm kunde
man ändock hjälpligt iakttaga fotgängare och cyklister
som rörligt inslag i gatubilden. Ikonoskopet hade ställts
till förfogande av »Deutsche Reichspost» och var avsett
för 25 bildväxlingar per sekund och 40 000 bildpunkter.
Det intressantaste var dock televisionen såsom
hjälpmedel vid telefonering mellan tvenne punkter. Man hade
satt upp en försökslinje mellan »Deutsches Museum»
