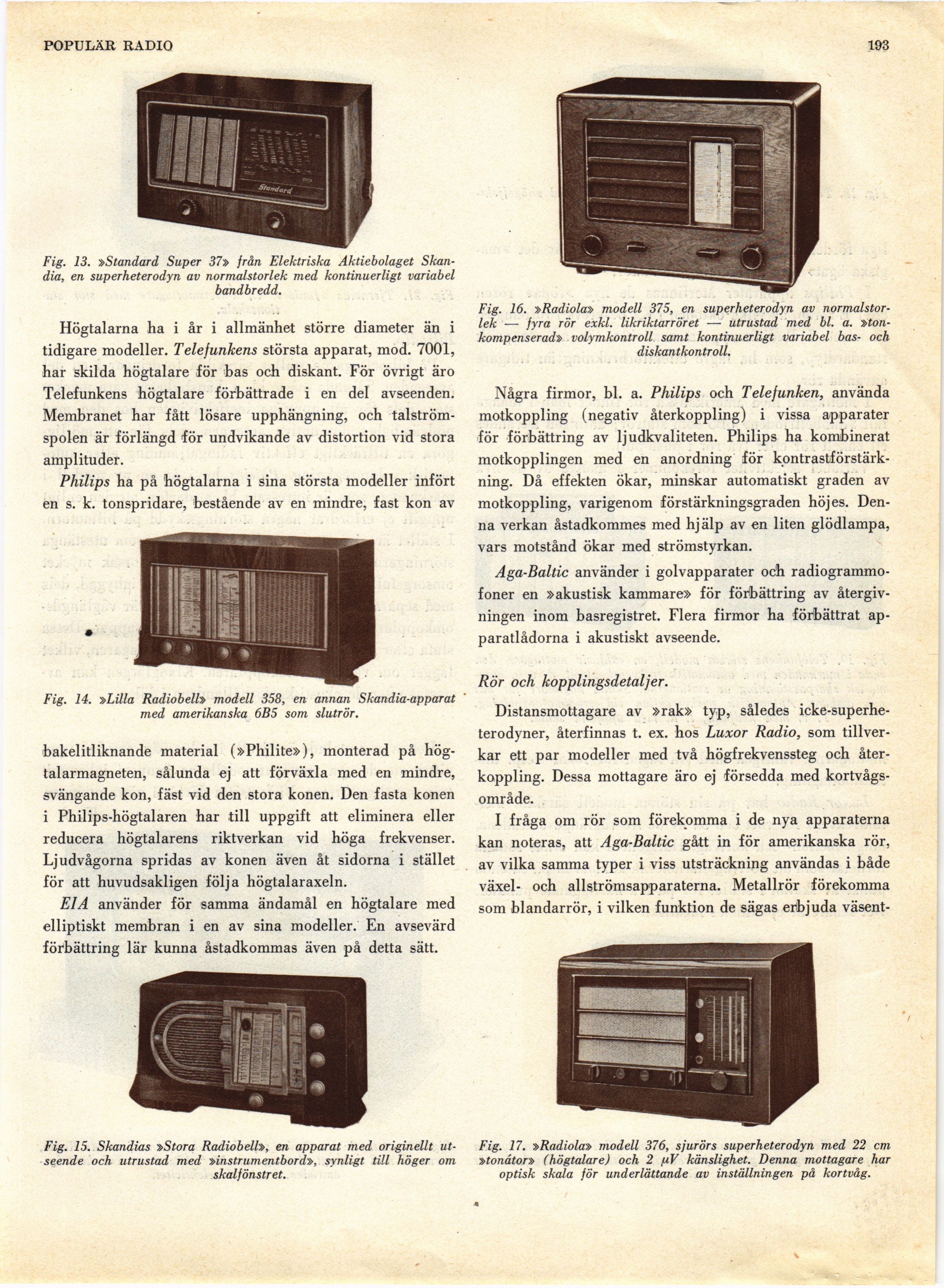

POPULÄR. RADIO
193
Fig. 13. »Standard Super 37» från Elektriska Aktiebolaget
Skandia, en superheterodyn av normalstorlek med kontinuerligt variabel
bandbredd.
Högtalarna ha i år i allmänhet större diameter än i
tidigare modeller. Telefunkens största apparat, mod. 7001,
har skilda högtalare för bas och diskant. För övrigt äro
Telefunkens högtalare förbättrade i en del avseenden.
Membranet har fått lösare upphängning, och
talström-spolen är förlängd för undvikande av distortion vid stora
amplituder.
Philips ha på högtalarna i sina största modeller infört
en s. k. tonspridare, bestående av en mindre, fast kon av
Fig. 14. »Lilla Radiobelh modell 358, en annan Skandia-apparat
med amerikanska 6B5 som slutrör.
bakelitliknande material (»Philite»), monterad på
hög-talarmagneten, sålunda ej att förväxla med en mindre,
svängande kon, fäst vid den stora könen. Den fasta könen
i Philips-högtalaren har till uppgift att eliminera eller
reducera högtalarens riktverkan vid höga frekvenser.
Ljudvågorna spridas av könen även åt sidorna i stället
för att huvudsakligen följa högtalaraxeln.
EIA använder för samma ändamål en högtalare med
elliptiskt membran i en av sina modeller. En avsevärd
förbättring lär kunna åstadkommas även på detta sätt.
Fig. 15. Skandias »Stora Radiobelh, en apparat med originellt
utseende och utrustad med »instrumentbord», synligt till höger om
skalfönstret.
Fig. 16. »Radiola» modell 375, en superheterodyn av
normalstorlek ■— fyra rör exkl. likriktarrör et —- utrustad med bl. a.
»ton-kompenseradT» volymkontroll samt kontinuerligt variabel bas- och
diskantkontroll.
Några firmor, bl. a. Philips och Telefunken, använda
motkoppling (negativ återkoppling) i vissa apparater
för förbättring av ljudkvaliteten. Philips ha kombinerat
motkopplingen med en anordning för
kontrastförstärkning. Då effekten ökar, minskar automatiskt graden av
motkoppling, varigenom förstärkningsgraden höjes.
Denna verkan åstadkommes med hjälp av en liten glödlampa,
vars motstånd ökar med strömstyrkan.
Aga-Baltic använder i golvapparater och
radiogrammofoner en »akustisk kammare» för förbättring av
återgivningen inom basregistret. Flera firmor ha förbättrat
apparatlådorna i akustiskt avseende.
Rör och kopplingsdetaljer.
Distansmottagare av »rak» typ, således
icke-superhe-terodyner, återfinnas t. ex. hos Luxor Radio, som
tillverkar ett par modeller med två högfrekvenssteg och
återkoppling. Dessa mottagare äro ej försedda med
kortvågsområde.
I fråga om rör som förekomma i de nya apparaterna
kan noteras, att Aga-Baltic gått in för amerikanska rör,
av vilka samma typer i viss utsträckning användas i både
växel- och allströmsapparaterna. Metallrör förekomma
som blandarrör, i vilken funktion de sägas erbjuda väsent-
Fig. 17. »Radiola» modell 376, sjurörs superheterodyn med 22 cm
»tonåtor» (högtalare) och 2 fiV känslighet. Denna mottagare har
optisk skala för underlättande av inställningen på kortvåg.
