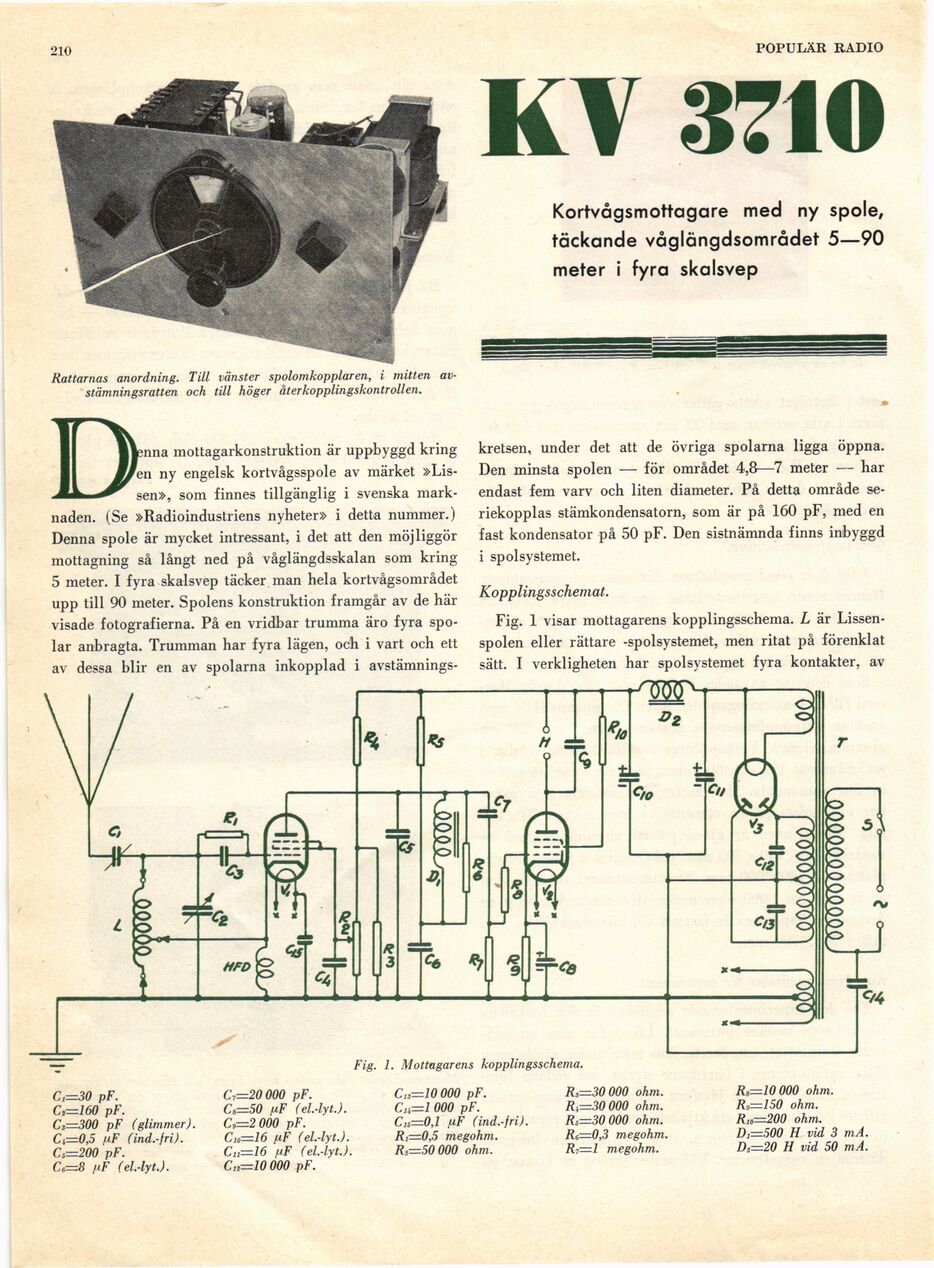

210
POPULÄR RADIO
KV 3710
Kortvågsmottagare med ny spole,
täckande våglängdsområdet 5—90
meter i fyra skalsvep
Rattarnas anordning. Till vänster spolomkopplaren, i mitten
av-stämningsratten och till höger återkopplingskontrollen.
D
** ^^ se
enna mottagarkonstruktion är uppbyggd kring
Fen ny engelsk kortvågsspole av märket
»Lis-sen», som finnes tillgänglig i svenska
marknaden. (Se »Radioindustriens nyheter» i detta nummer.)
Denna spole är mycket intressant, i det att den möjliggör
mottagning så långt ned på våglängdsskalan som kring
5 meter. I fyra skalsvep täcker man hela kortvågsområdet
upp till 90 meter. Spolens konstruktion framgår av de här
visade fotografierna. På en vridbar trumma äro fyra
spolar anbragta. Trumman har fyra lägen, och i vart och ett
av dessa blir en av spolarna inkopplad i avstämnings-
kretsen, under det att de övriga spolarna ligga öppna.
Den minsta spolen — för området 4,8—7 meter — har
endast fem varv och liten diameter. På detta område
seriekopplas stämkondensatorn, som är på 160 pF, med en
fast kondensator på 50 pF. Den sistnämnda finns inbyggd
i spolsystemet.
Kopplingsschemat.
Fig. 1 visar mottagarens kopplingsschema. L är
Lissen-spolen eller rättare -spolsystemet, men ritat på förenklat
sätt. I verkligheten har spolsystemet fyra kontakter, av
Fig. 1. Mottagarens kopplingsschema.
C,=30 pF.
C,=160 pF.
Cs=300 pF (glimmer).
Ct=0,5 uF (ind.-fri).
C,=200 pF.
Ce=8 uF (el.-lyt.).
C,=20 000 pF.
Cs=50 /uF (el.-lyt.).
C,=2 000 pF.
Cio=16 uF (el.-lyt.).
C,i=l6 uF (el.-lyt.).
C,,=10 000 pF.
C,s=10 000 pF.
C,i=l 000 pF.
C,i=0,l /uF (ind.-fri).
R,=0,5 megohm.
Ri=50 000 ohm.
R,=30 000 ohm.
Ri=30 000 ohm.
Rs=30 000 ohm.
Re=0,3 megohm.
Ri=l megohm.
R,=10 000 ohm.
R,=150 ohm.
R,o=200 ohm.
D,=500 H vid 3 mA.
D,=20 H vid 50 mA.
