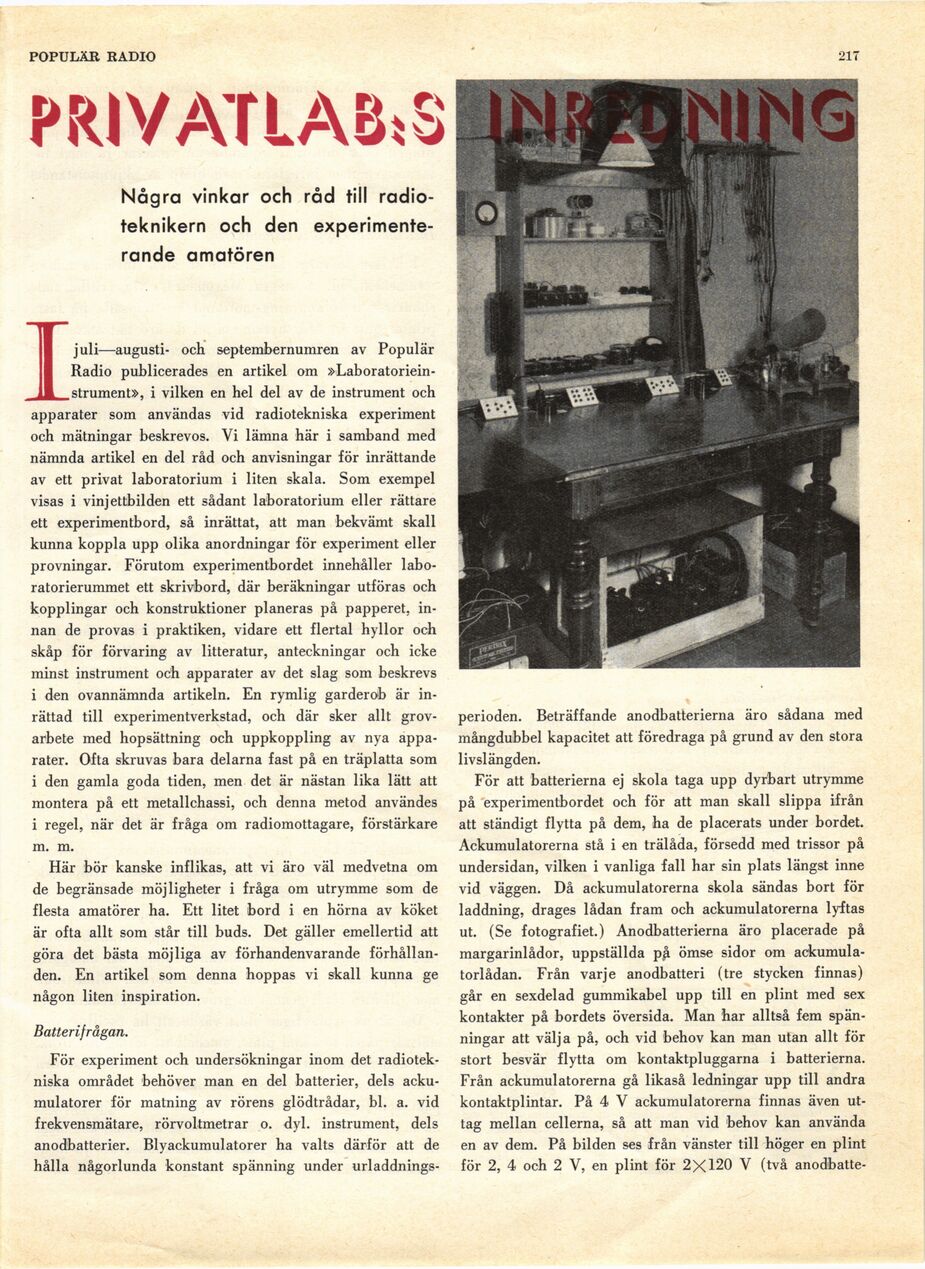

POPULÄR. RADIO
217
PRIVATLAB*S
Några vinkar och råd till
radioteknikern och den
experimenterande amatören
I juli—augusti- och septembernumren av Populär
Radio publicerades en artikel om
»Laboratorieinstrument», i vilken en hel del av de instrument och
apparater som användas vid radiotekniska experiment
och mätningar beskrevos. Vi lämna här i samband med
nämnda artikel en del råd och anvisningar för inrättande
av ett privat laboratorium i liten skala. Som exempel
visas i vinjettbilden ett sådant laboratorium eller rättare
ett experimentbord, så inrättat, att man bekvämt skall
kunna koppla upp olika anordningar för experiment eller
provningar. Förutom experimentbordet innehåller
laboratorierummet ett skrivbord, där beräkningar utföras och
kopplingar och konstruktioner planeras på papperet,
innan de provas i praktiken, vidare ett flertal hyllor och
skåp för förvaring av litteratur, anteckningar och icke
minst instrument och apparater av det slag som beskrevs
i den ovannämnda artikeln. En rymlig garderob är
inrättad till experimentverkstad, och där sker allt
grovarbete med hopsättning och uppkoppling av nya
apparater. Ofta skruvas bara delarna fast på en träplatta som
i den gamla goda tiden, men det är nästan lika lätt att
montera på ett metallchassi, och denna metod användes
i regel, när det är fråga om radiomottagare, förstärkare
m. m.
Här bör kanske inflikas, att vi äro väl medvetna om
de begränsade möjligheter i fråga om utrymme som de
flesta amatörer ha. Ett litet bord i en hörna av köket
är ofta allt som står till buds. Det gäller emellertid att
göra det bästa möjliga av förhandenvarande
förhållanden. En artikel som denna hoppas vi skall kunna ge
någon liten inspiration.
Batterifrågan.
För experiment och undersökningar inom det
radiotekniska området behöver man en del batterier, dels
ackumulatorer för matning av rörens glödtrådar, bl. a. vid
frekvensmätare, rörvoltmetrar o. dyl. instrument, dels
anodbatterier. Blyackumulatorer ha valts därför att de
hålla någorlunda konstant spänning under urladdnings-
perioden. Beträffande anodbatterierna äro sådana med
mångdubbel kapacitet att föredraga på grund av den stora
livslängden.
För att batterierna ej skola taga upp dyrbart utrymme
på experimentbordet och för att man skall slippa ifrån
att ständigt flytta på dem, ha de placerats under bordet.
Ackumulatorerna stå i en trälåda, försedd med trissor på
undersidan, vilken i vanliga fall har sin plats längst inne
vid väggen. Då ackumulatorerna skola sändas bort för
laddning, drages lådan fram och ackumulatorerna lyftas
ut. (Se fotografiet.) Anodbatterierna äro placerade på
margarinlådor, uppställda p£ ömse sidor om
ackumulatorlådan. Från varje anodbatteri (tre stycken finnas)
går en sexdelad gummikabel upp till en plint med sex
kontakter på bordets översida. Man har alltså fem
spänningar att välja på, och vid behov kan man utan allt för
stort besvär flytta om kontaktpluggarna i batterierna.
Från ackumulatorerna gå likaså ledningar upp till andra
kontaktplintar. På 4 V ackumulatorerna finnas även
uttag mellan cellerna, så att man vid behov kan använda
en av dem. På bilden ses från vänster till höger en plint
för 2, 4 och 2 V, en plint för 2X120 V (två anodbatte-
