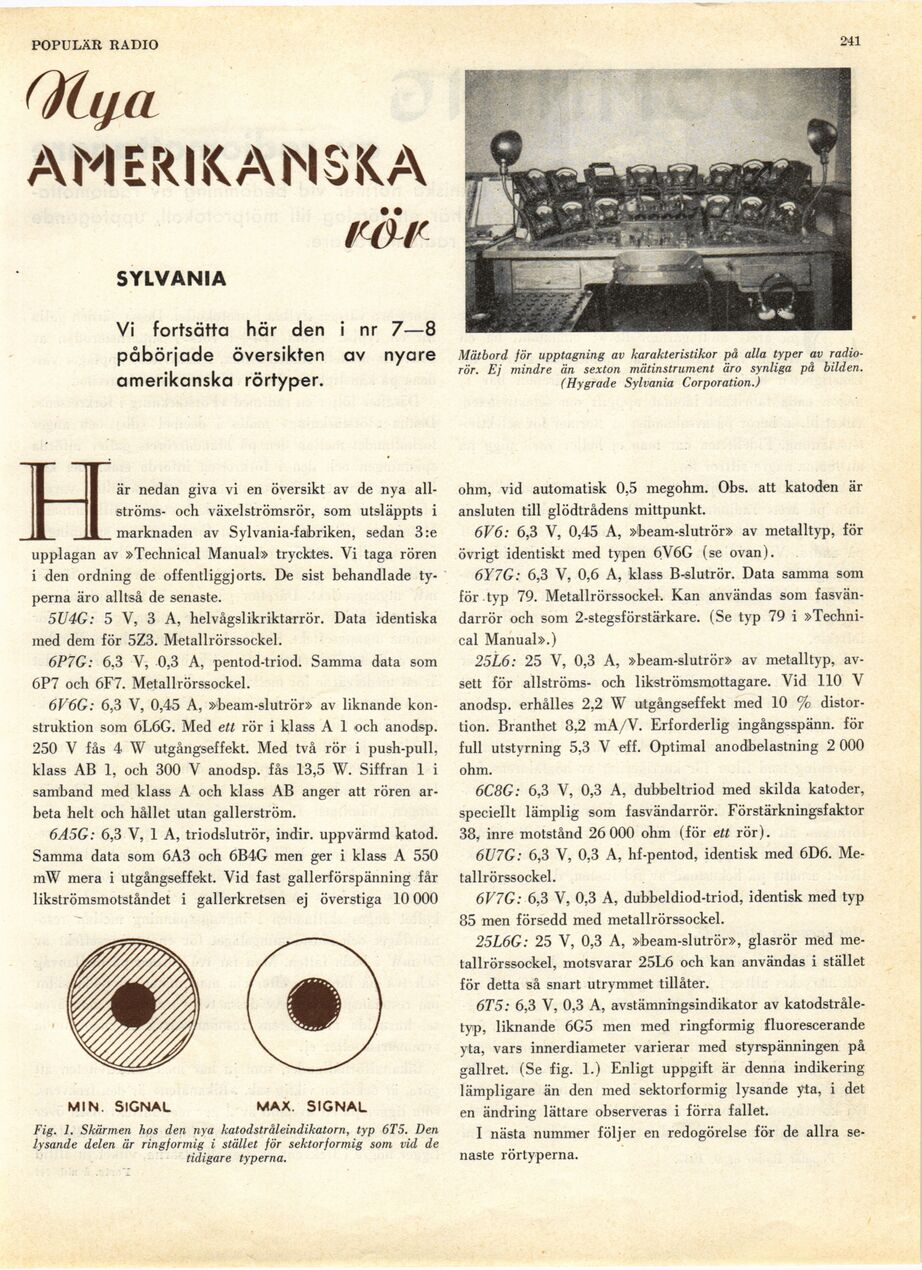

POPULÄR. RADIO
241
Öfliga
AMERIKANSKA
rör
SYLVANIA
Vi fortsätta här den i nr 7—8
påbörjade översikten av nyare
amerikanska rörtyper.
Matbord för upptagning av karakteristikor på alla typer av
radio-rör. Ej mindre än sexton mätinstrument äro synliga på bilden.
(Hygrade Sylvania Corporation.)
H:
är nedan giva vi en översikt av de nya
all-ströms- och växelströmsrör, som utsläppts i
marknaden av Sylvania-fabriken, sedan 3:e
upplagan av »Technical Manual» trycktes. Vi taga rören
i den ordning de offentliggjorts. De sist behandlade
typerna äro alltså de senaste.
5U4G: 5 V, 3 A, helvågslikriktarrör. Data identiska
med dem för 5Z3. Metallrörssockel.
6P7G: 6,3 V, 0,3 A, pentod-triod. Samma data som
6P7 och 6F7. Metallrörssockel.
6V6G: 6,3 V, 0,45 A, »beam-slutrör» av liknande
konstruktion som 6L6G. Med ett rör i klass A 1 och anodsp.
250 V fås 4 W utgångseffekt. Med två rör i push-pull,
klass AB 1, och 300 V anodsp. fås 13,5 W. Siffran 1 i
samband med klass A och klass AB anger att rören
arbeta helt och hållet utan gallerström.
6A5G: 6,3 V, 1 A, triodslutrör, indir. uppvärmd katod.
Samma data som 6A3 och 6B4G men ger i klass A 550
mW mera i utgångseffekt. Vid fast gallerförspänning får
likströmsmotståndet i gallerkretsen ej överstiga 10 000
Fig. 1. Skärmen hos den nya katodstråleindikatorn, typ 6T5. Den
lysande delen är ringformig i stället för sektorformig som vid de
tidigare typerna.
ohm, vid automatisk 0,5 megohm. Obs. att katoden är
ansluten till glödtrådens mittpunkt.
6V6: 6,3 V, 0,45 A, »beam-slutrör» av metalltyp, för
övrigt identiskt med typen 6V6G (se ovan).
6Y7G: 6,3 V, 0,6 A, klass B-slutrör. Data samma som
för typ 79. Metallrörssockel. Kan användas som
fasvän-darrör och som 2-stegsförstärkare. (Se typ 79 i
»Technical Manual».)
25L6: 25 V, 0,3 A, »beam-slutrör» av metalltyp,
avsett för allströms- och likströmsmottagare. Vid 110 V
anodsp. erhålles 2,2 W utgångseffekt med 10 %
distortion. Branthet 8,2 mA/V. Erforderlig ingångsspänn. för
full utstyrning 5,3 V eff. Optimal anodbelastning 2 000
ohm.
6C8G: 6,3 V, 0,3 A, dubbeltriod med skilda katoder,
speciellt lämplig som fasvändarrör. Förstärkningsfaktor
38, inre motstånd 26 000 ohm (för ett rör).
6U7G: 6,3 V, 0,3 A, hf-pentod, identisk med 6D6.
Metallrörssockel.
6V7G: 6,3 V, 0,3 A, dubbeldiod-triod, identisk med typ
85 men försedd med metallrörssockel.
25L6G: 25 V, 0,3 A, »beam-slutrör», glasrör med
metallrörssockel, motsvarar 25L6 och kan användas i stället
för detta så snart utrymmet tillåter.
6T5: 6,3 V, 0,3 A, avstämningsindikator av
katodstråle-typ, liknande 6G5 men med ringformig fluorescerande
yta, vars innerdiameter varierar med styrspänningen på
gallret. (Se fig. 1.) Enligt uppgift är denna indikering
lämpligare än den med sektorformig lysande yta, i det
en ändring lättare observeras i förra fallet.
I nästa nummer följer en redogörelse för de allra
senaste rörtyperna.
