II POPULÄR RADIO

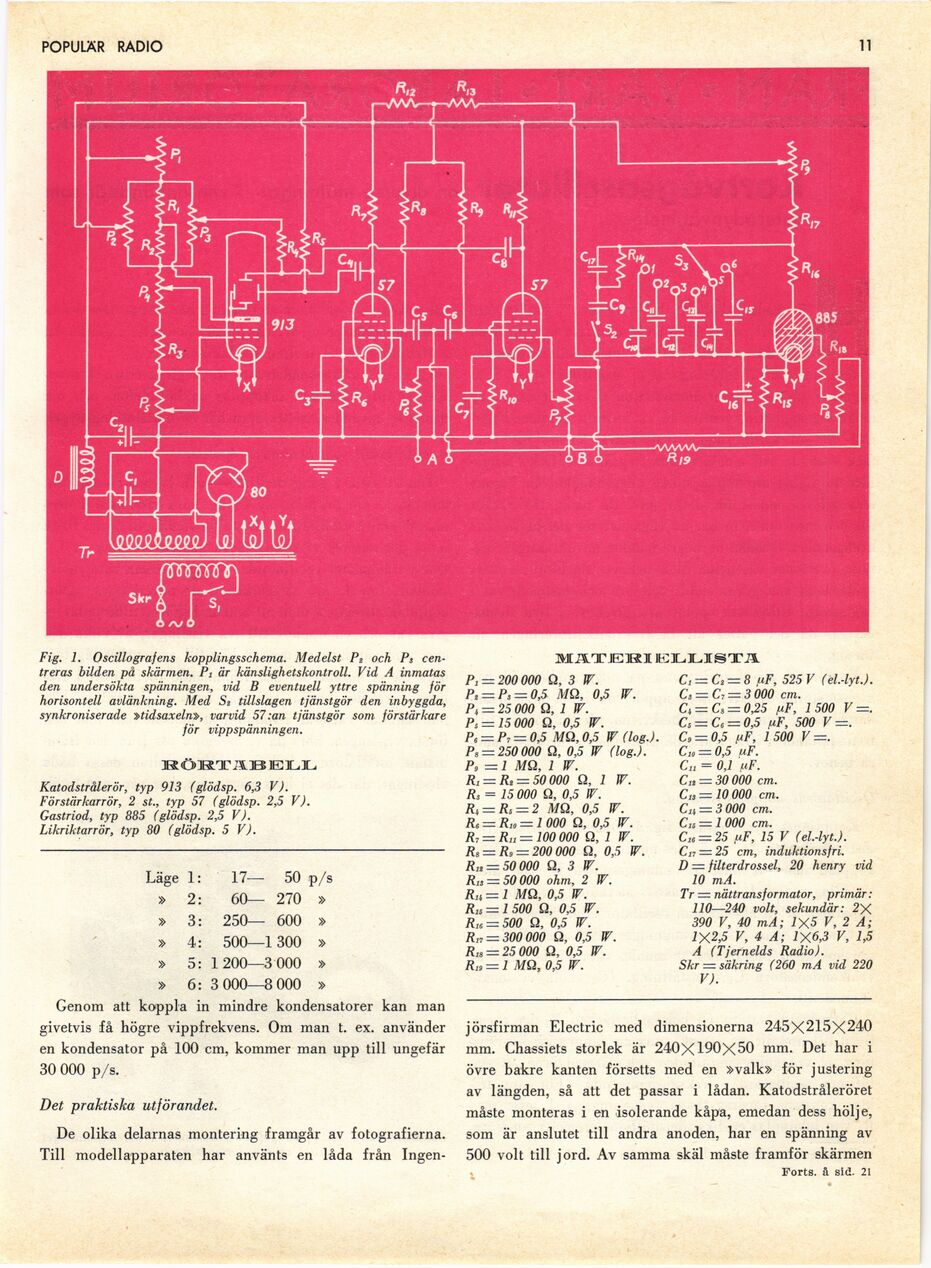

Fig. 1. Oscillografens kopplingsschema. Medelst P, och Pi
centreras bilden på skärmen. Pi är känslighetskontroll. Vid A inmatas
den undersökta spänningen, vid B eventuell yttre spänning jör
horisontell avlänkning. Med St tillslagen tjänstgör den inbyggda,
synkroniserade »tidsaxelnvarvid 57 :an tjänstgör som förstärkare
för vippspänningen.
RÖRTABELL
Katodstrålerör, typ 913 (glödsp. 6,3 V).
Förstärkarrör, 2 st., typ 57 (glödsp. 2,5 V).
Gastriod, typ 885 (glödsp. 2,5 V).
Likriktarrör, typ 80 (glödsp. 5 V).
Läge 1 17— 50 p/s
» 2 60— 270 »
» 3 250— 600 »
» 4 500—1 300 »
» 5 1 200—3 000 »
» 6 3 000—8 000 »
Genom att koppla in mindre kondensatorer kan man
givetvis få högre vippfrekvens. Om man t. ex. använder
en kondensator på 100 cm, kommer man upp till ungefär
30 000 p/s.
Det praktiska utförandet.
De olika delarnas montering framgår av fotografierna.
Till modellapparaten har använts en låda från Ingen-
MÄXERIELLISTA
Pi = 200 000 Q, 3 w.
P, = P,= 0,5 MQ, 0,5 W.
Pt = 25 000 Q, 1 W.
Pi = 15 000 Q, 0,5 W.
P„ = P,= 0,5 MQ, 0,5 W (log.).
P, = 250 000 Q, 0,5 r (log.).
P„ =1 MQ, 1 lf.
Ri = R,= 50 000 Q, 1 W.
R, = 15 000 Q, 0,5 W.
RI = R, = 2 MQ, 0,5 r.
Re = R10 = 1 000 Q, 0,5 r.
R7 = R„ = 100 000 Q, 1 W.
Rs = R, = 200 000 Q, 0,5 W.
R„ — 50 000 Q, 3 W.
R1S = 50 000 ohm, 2 W.
Ru = 1 MQ, 0,5 W.
R1S = 1 500 Q, 0,5 W.
R,e = 500 Q, 0,5 W.
Ra — 300 000 Q, 0,5 W.
Rls = 25 000 Q, 0,5 W.
Ru = 1 MQ, 0,5 W.
C, C, = 8 uF, 525 V (el.-lyt.).
C, = C? = 3 000 cm.
C, = C, = 0,25 uF, 1500 V =.
Cs = Ce = 0,5 fiF, 500 V =.
C, = 0,5 uF, 1500 V =.
Cio = 0,5 uF.
C a = 0,1 uF.
C,. = 30 000 cm.
C„ = 10000 cm.
Ch = 3 000 cm.
Ch = 1000 cm.
Cu = 25 /uF, 15 V (el.-lyt.).
Ci7 = 25 cm, induktionsfri.
D = filterdrossel, 20 henry vid
10 mA.
Tr = nättransformator, primär:
110—240 voit, sekundär: 2X
390 V, 40 mA; 1X5 V, 2 A;
1X2,5 V, 4 A; 1X6,3 V, 1,5
A (Tjernelds Radio).
Skr = säkring (260 mA vid 220
V).
jörsfirman Electric med dimensionerna 245X215X240
mm. Chassiets storlek är 240X190X50 mm. Det har i
övre bakre kanten försetts med en »valk» för justering
av längden, så att det passar i lådan. Katodstråleröret
måste monteras i en isolerande kåpa, emedan dess hölje,
som är anslutet till andra anoden, har en spänning av
500 voit till jord. Av samma skäl måste framför skärmen
Forts, ä sid. 21
