II POPULÄR RADIO
på 25 000 ohm. Därigenom erhålles en inom vida gränser
reglerbar känslighet hos apparaten (inställbar
känslighetsnivå).
Mellanfrekvenstransformatorerna ha kärna av
ferrocart-material, något som ännu är ganska ovanligt för
amerikanska apparater.
Från l:a mf-röret 6K7 kommer signalen in på 2:a
mf-transformatorn, varifrån den matas in på röret 6J7
(nedtill på schemat), som arbetar på en till 456 kc/s avstämd
mellanfrekvenstransformator. Denna transformators
sekundärsida har mittuttag. Ytterändarna äro anslutna till
anoderna på en dubbeldiod 6H6. Likriktning av signalen sker
i detta rör.
Medelst potentiometern på 5 000 ohm, som ligger i
ka-todledningen, kan spänningen på katoden ändras från
noll voit till några volts plusspänning i förhållande till
anoderna. För det fall att katodens spänning är noll,
kommer likriktning att inträda för minsta signal som
inkommer. I apparaten kommer då ingenting att höras, enär
även den önskade signalen blockeras. Ges katoden positiv
spänning, d. v. s. anoderna negativ förspänning, kan lik-
riktning ej inträda förrän amplituden av signalspänningen
på anoderna blir större än denna förspänning (jämför
fördröjd AVK). Finessen med denna anordning är, att
en störsignal som är starkare än den önskade signalen
kan utestängas, under det att den önskade signalen går
igenom. Detta är Lambs störningseliminator1, vilken även
användes i andra amerikanska amatörmottagare.
Som demodulator användes dioddelen i en duodiod-triod
6R7, vilkens triodsystem är transformatorkopplat till 2 st.
6L6G i push-pull, klass Ai- Utgångseffekten är ca 15 watt
med denna koppling, och ljudkvaliteten är mycket god.
Automatiska volymkontrollen kan kortslutas, då man
vill uppnå största möjliga känslighet. Vidare är
apparaten försedd med »beat-oscillator» med ett rör 6C5, vilket
svänger på en frekvens, som med 800 à 1 000 p/s avviker
från 456 kc/s. Genom interferens alstras då en ton, som
gör det möjligt att avlyssna telegrafistationer.
Vi skola i nästa nummer återkomma till denna apparat,
sedan vi varit i tillfälle att prova densamma.
1 Robin Hult: »Lambs störningseliminator», Populär Radio nr
5 och 7, 1936.

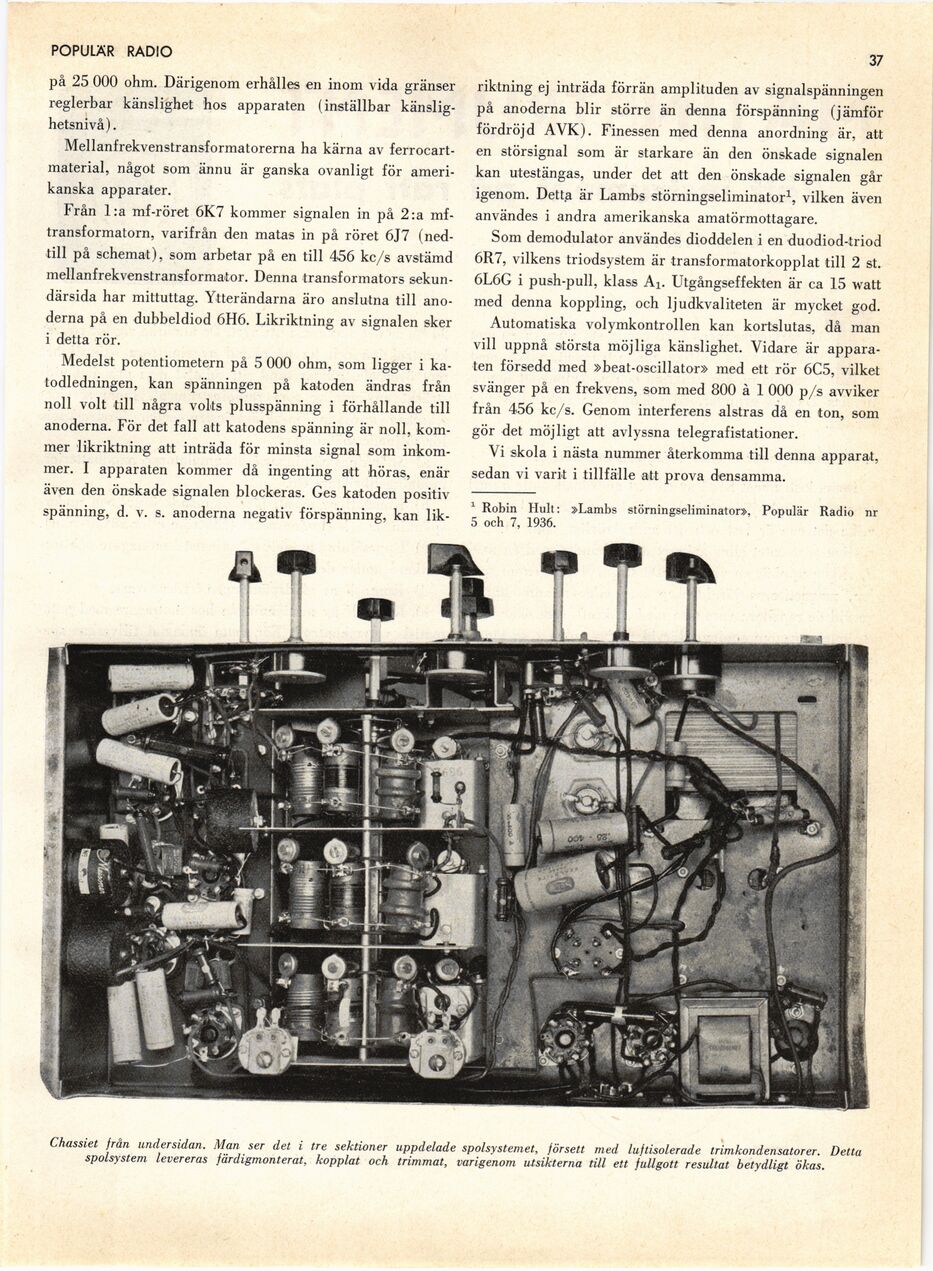

Chassiet från undersidan. Man ser del i tre sektioner uppdelade spolsystemet, försett med luftisolerade trimkondensatorer. Detta
spolsystem levereras färdigmonterat, kopplat och trimmat, varigenom utsikterna till ett fullgott resultat betydligt ökas.
