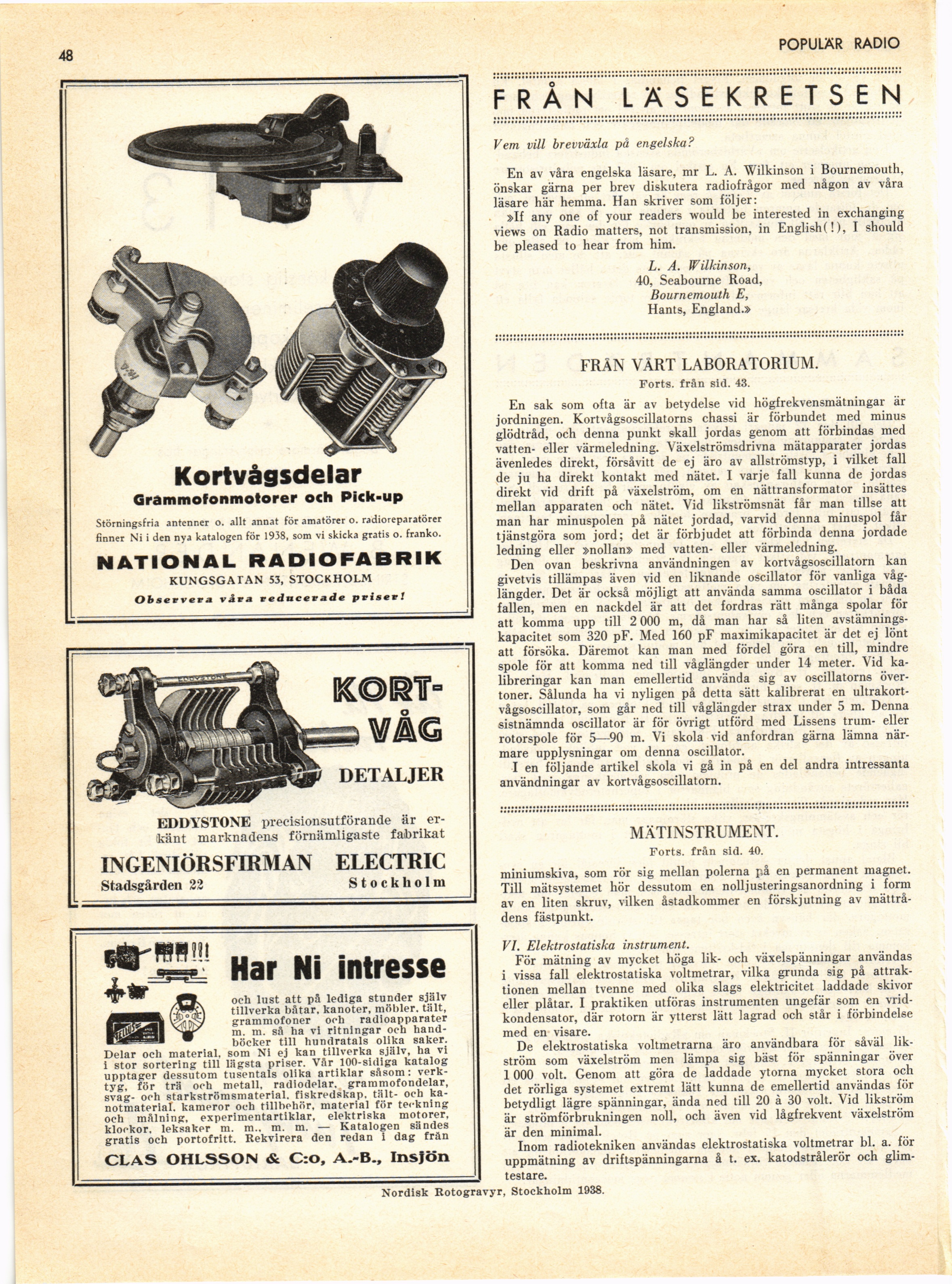

48
Har Ni intresse
och lust att p5 lediga stunder själv
tillverka båtar, kanoter, möbler, tält,
grammofoner och radioapparater
m. m. så ha vi ritningar och
handböcker till hundratals olika saker.
Delar och material, som NI ej kan tillverka själv, ha vi
i stor sortering till lägsta priser. Vår 100-sidiga katalog
upptager dessutom tusentals olika artiklar såsom:
verktyg, för trä och metall, radiodelar, grammofondelar,
svag- och starkströmsmaterial. fiskredskap, tält- och
kanotmaterial. kameror och tillbehör, material för teckning
och mftlning, experimentartiklar, elektriska motorer,
klockor, leksaker m. m.. m. m. — Katalogen sändes
gratis och portofritt. Rekvirera den redan i dag frän
CLAS OHLSSON & C:o, A.-B., Insjön
VI. Elektrostatiska instrument.
För mätning av mycket höga lik- och växelspänningar användas
i vissa fall elektrostatiska voltmetrar, vilka grunda sig på
attraktionen mellan tvenne med olika slags elektricitet laddade skivor
eller plåtar. I praktiken utföras instrumenten ungefär som en
vridkondensator, där rotorn är ytterst lätt lagrad och står i förbindelse
med en visare.
De elektrostatiska voltmetrarna äro användbara för såväl
likström som växelström men lämpa sig bäst för spänningar över
1 000 voit. Genom att göra de laddade ytorna mycket stora och
det rörliga systemet extremt lätt kunna de emellertid användas för
betydligt lägre spänningar, ända ned till 20 à 30 voit. Vid likström
är strömförbrukningen noll, och även vid lågfrekvent växelström
är den minimal.
Inom radiotekniken användas elektrostatiska voltmetrar bl. a. för
uppmätning av driftspänningarna å t. ex. katodstrålerör och
glimtestare.
Nordisk Rotogravyr, Stockholm 1938.
Vern vill brevväxla på engelska?
En av våra engelska läsare, mr L. A. Wilkinson i Bournemouth,
önskar gärna per brev diskutera radiofrågor med någon av våra
läsare här hemma. Han skriver som följer:
»lf any one of your readers would be interested in exchanging
views ön Radio matters, not transmission, in English(l), I should
be pleased to hear from him.
L. A. Wilkinson,
40, Seabourne Road,
Bournemouth E,
Hants, England.»
FRÄN VÅRT LABORATORIUM.
Forts, från sid. 43.
En sak som ofta är av betydelse vid högfrekvensmätningar är
jordningen. Kortvågsoscillatorns chassi är förbundet med minus
glödtråd, och denna punkt skall jordas genom att förbindas med
vatten- eller värmeledning. Växelströmsdrivna mätapparater jordas
ävenledes direkt, försåvitt de ej äro av allströmstyp, i vilket fall
de ju ha direkt kontakt med nätet. I varje fall kunna de jordas
direkt vid drift på växelström, om en nättransformator insättes
mellan apparaten och nätet. Vid likströmsnät får man tillse att
man har minuspolen på nätet jordad, varvid denna minuspol får
tjänstgöra som jord; det är förbjudet att förbinda denna jordade
ledning eller »nollan» med vatten- eller värmeledning.
Den ovan beskrivna användningen av kortvågsoscillatorn kan
givetvis tillämpas även vid en liknande oscillator för vanliga
våglängder. Det är också möjligt att använda samma oscillator i båda
fallen, men en nackdel är att det fordras rätt många spolar för
att komma upp till 2 000 m, då man har så liten
avstämnings-kapacitet som 320 pF. Med 160 pF maximikapacitet är det ej lönt
att försöka. Däremot kan man med fördel göra en till, mindre
spole för att komma ned till våglängder under 14 meter. Vid
kalibreringar kan man emellertid använda sig av oscillatorns
övertoner. Sålunda ha vi nyligen på detta sätt kalibrerat en
ultrakort-vågsoscillator, som går ned till våglängder strax under 5 m. Denna
sistnämnda oscillator är för övrigt utförd med Lissens trum- eller
rotorspole för 5—90 m. Vi skola vid anfordran gärna lämna
närmare upplysningar om denna oscillator.
I en följande artikel skola vi gå in på en del andra intressanta
användningar av kortvågsoscillatorn.
EDDYSTONE precisionsutförande är
erkänt marknadens förnämligaste fabrikat
INGENIÖRSFIRMAN ELECTRIC
Stadsgården 22 Stockholm
MÄTINSTRUMENT.
Forts, från sid. 40.
miniumskiva, som rör sig mellan polerna på en permanent magnet.
Till mätsystemet hör dessutom en nolljusteringsanordning i form
av en liten skruv, vilken åstadkommer en förskjutning av
mättrådens fästpunkt.
irø^T-
wå©
DETALJER
Kortvågsdelar
Grammofonmotorer och Pick-up
Störningsfria antenner o. allt annat för amatörer o. radioreparatörer
finner Ni i den nya katalogen för 1938, som vi skicka gratis o. franko.
NATIONAL RADIOFABRIK
KUNGSGATAN 53, STOCKHOLM
Observera våra reducerade priser/
