II
POPULÄR RADIO
FÖR KORTVÅGS A M A TÖREN
Kortvågen just nu
|fc^ rån mitten av december 1937 ha mottagningsförhållandena
varit olidliga på mellan- och långvåg, tills omkring den 15
II februari i år en allmän förbättring märktes. Tusentals
klagoskrivelser ha inkommit till radiohandlare och fabrikanter, men inget
var att göra mot naturfenomenet, det elektriska ovädret. Kortvågen
har även varit påverkad, dock ej fullt så starkt. Mottagning av de
europeiska sändarna har varit mycket god under den ljusa tiden
på dagen på alla våglängder, men efter mörkrets inbrott har den
varit fullständigt lamslagen, och endast i få fall ha de engelska
och italienska sändarna varit hörda någorlunda njutbart. Under
vintermånaderna ha endast USA-stationerna på 13 och 16 meter
varit hörda mellan kl. 13—15, W8XK, W2XE och W3XAL, dock
sällan med god behållning. På 19 meter ha W2XAD, W2XE och
W8XK varit hörda endast tillfälligt. Förhållandena ha nu slagit
om; under veckan omkring 15/2, som uppvisade klara
månskensnätter, återkom också kortvågen. Här nedan omtalas utsikterna
på de olika våglängdsbanden.
10 meter (amatörband): Är svagare än förra året vid samma tid,
men för övrigt tycks det som om den tilltar i styrka. En söndag
i februari voro amatörerna hörbara så sent som till kl. 23 med
styrka R 7—9 i högtalare.
13 meter: Engelska stationer mottagas i allmänhet som
lokalstationer med bästa tänkbara ljudkvalitet. W8XK och W2XE höras
nästan dagligen och ofta med mycket god behållning. Någon
fading märkes.
16 meter: Starka signaler från engelska, tyska och holländska
sändare; starkast äro engelsmännen.
19 meter: W2XAD, W8XK och W2XE kunna höras ibland till kl.
22—1 på natten med någorlunda gott resultat. Oftast besväras
de av stark fading, som gör mottagningen onjutbar. Samma gäller
för de europeiska sändarna efter mörkrets inbrott; under ljusa
delen av dagen kan god mottagning påräknas av de flesta
sändarna, i synnerhet Philips’ PCJ.
25 meter: God mottagning hela dagen, efter mörkrets inbrott stark
tendens till snabbfading. Även vissa kvällar bra, till och med
nord- och sydamerikanare komma in ibland.
31 meter: God mottagning under tidiga morgnar och kvällar, samt
ibland under goda eterförhållanden långdistansmottagning.
VK2ME Sidney är bäst på morgnar kl. 7—9. Bästa USA-sändare
äro W2XAF och W1XK.
49 meter: Bästa tiden för mottagning på detta band är under tidiga
kvällar, då europeiska sändare komma in, under sena kvällar
blir behållningen dålig, fading.
Anmärkning: Just nu variera mottagningsförhållandena från dag
till dag, men tendensen går mot allmän förbättring, varför
mottagningen troligen är ganska bra vid tidpunkten för detta
nummers utgivande. Lyssningsrapporten ovan gäller för tiden 15
februari till 2 mars.
B. Scheierman.

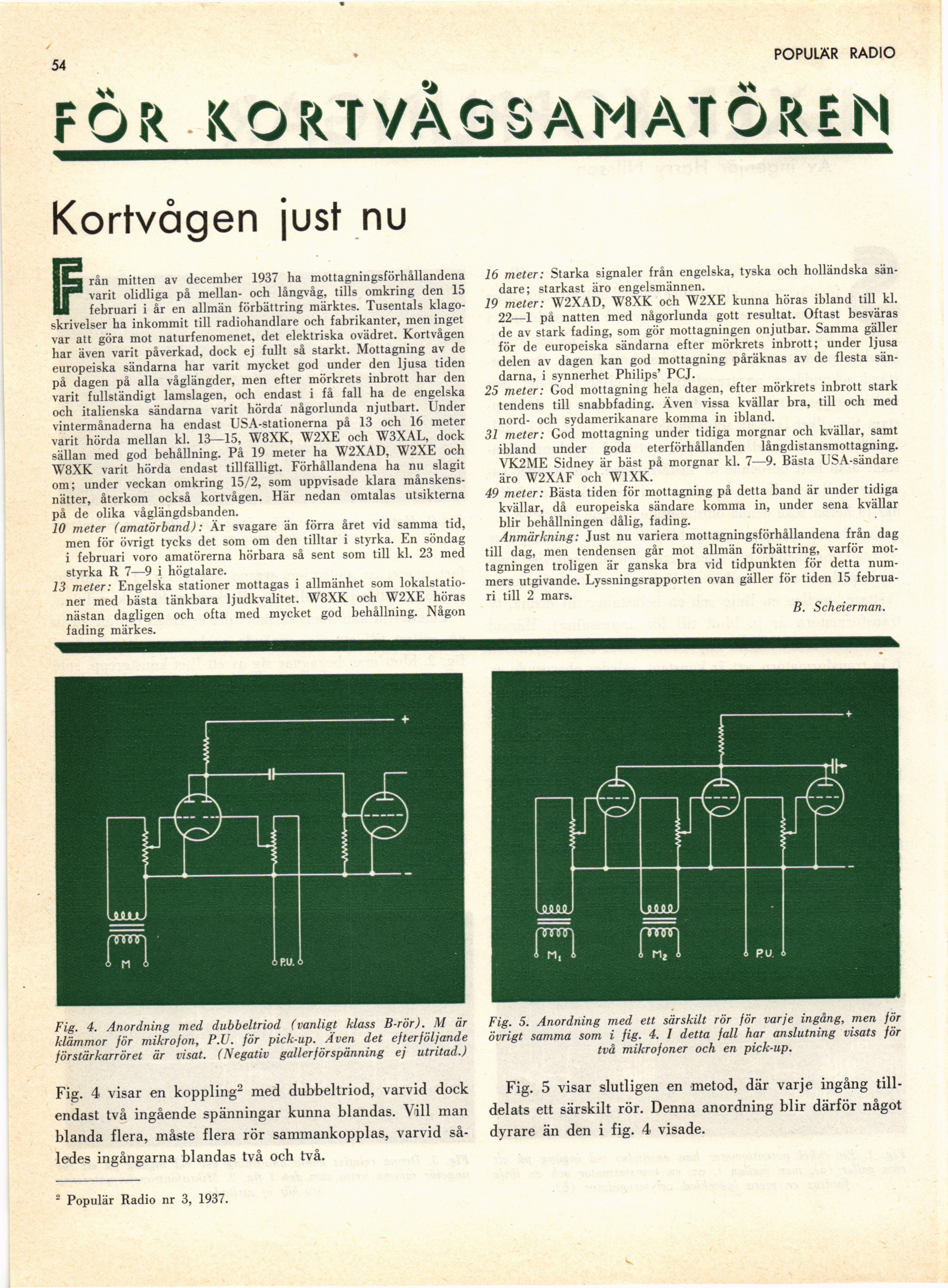

Fig. 4. Anordning med dubbeltriod (vanligt klass B-rör). M är
klämmor för mikrofon, P.U. för pick-up. Även det efterföljande
förstärkarröret är visat. (Negativ gallerförspänning ej utritad.)
Fig. 4 visar en koppling2 med dubbeltriod, varvid dock
endast två ingående spänningar kunna blandas. Vill man
blanda flera, måste flera rör sammankopplas, varvid
således ingångarna blandas två och två.
Fig. 5. Anordning med ett särskilt rör för varje ingång, men för
övrigt samma som i fig. 4. I detta fall har anslutning visats för
två mikrofoner och en pick-up.
Fig. 5 visar slutligen en metod, där varje ingång
tilldelats ett särskilt rör. Denna anordning blir därför något
dyrare än den i fig. 4 visade.
2 Populär Radio nr 3, 1937.
