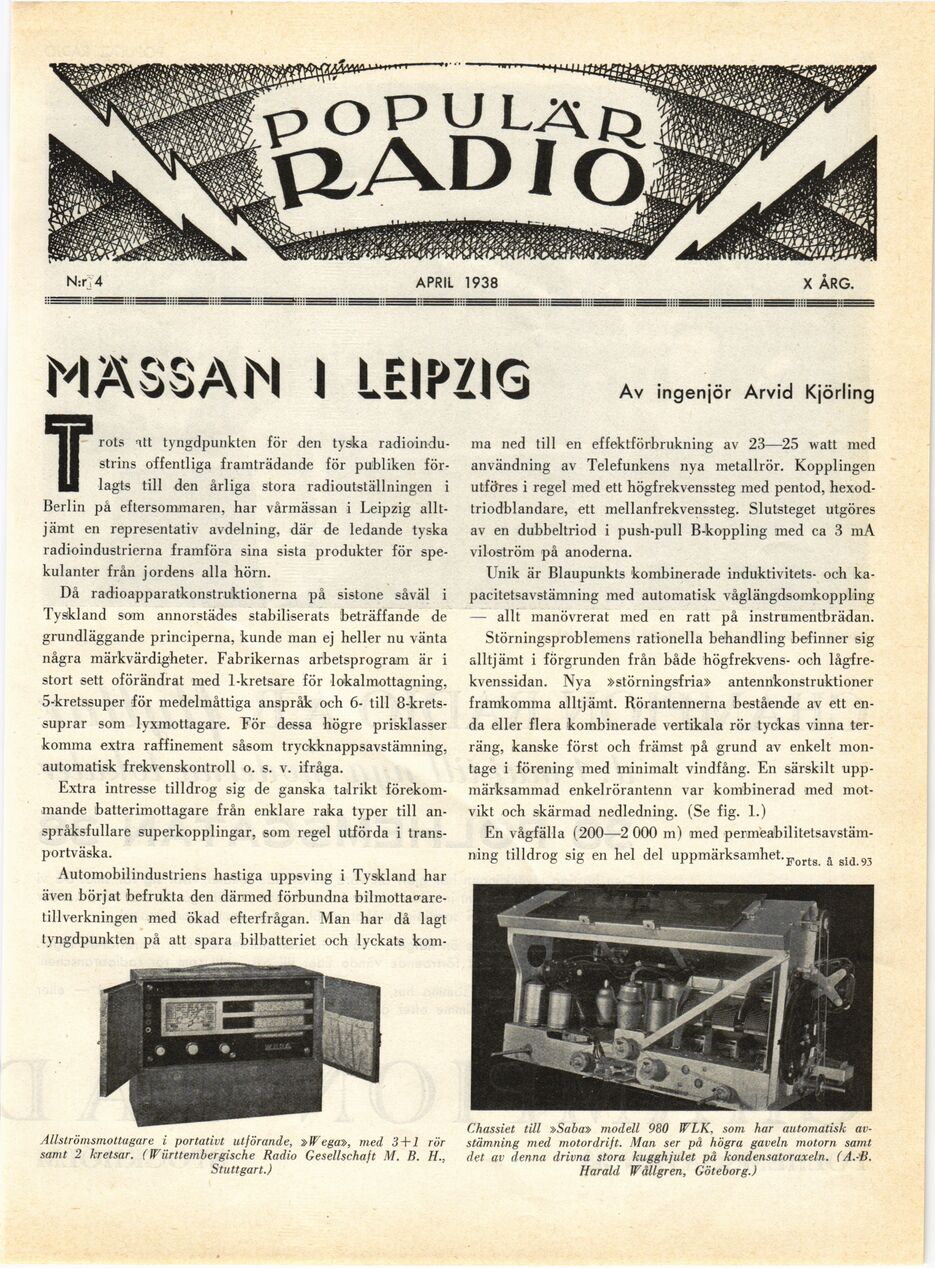

N:r 4
APRIL 1938
X ARG.
MÄSSAN I LEIPZIG
Av ingenjör Arvid Kjörling
TT
rots itt tyngdpunkten för den tyska
radioindustrins offentliga framträdande för publiken
förlagts till den årliga stora radioutställningen i
Berlin på eftersommaren, har vårmässan i Leipzig
alltjämt en representativ avdelning, där de ledande tyska
radioindustrierna framföra sina sista produkter för
spekulanter från jordens alla hörn.
Då radioapparatkonstruktionerna på sistone såväl i
Tyskland som annorstädes stabiliserats beträffande de
grundläggande principerna, kunde man ej heller nu vänta
några märkvärdigheter. Fabrikernas arbetsprogram är i
stort sett oförändrat med 1-kretsare för lokalmottagning,
5-kretssuper för medelmåttiga anspråk och 6- till
8-krets-suprar som lyxmottagare. För dessa högre prisklasser
komma extra raffinement såsom tryckknappsavstämning,
automatisk frekvenskontroll o. s. v. ifråga.
Extra intresse tilldrog sig de ganska talrikt
förekommande batterimottagare från enklare raka typer till
anspråksfullare superkopplingar, som regel utförda i
transportväska.
Automobilindustriens hastiga uppsving i Tyskland har
även börjat befrukta den därmed förbundna
bilmotta<"are-tillverkningen med ökad efterfrågan. Man har då lagt
tyngdpunkten på att spara bilbatteriet och lyckats kom-
Allströmsmottagare i portativt utförande, »IP’ega», med 3 + 1 rör
samt 2 kretsar. (Württembergische Radio Gesellschaft M. B. H.,
Stuttgart.)
ma ned till en effektförbrukning av 23—25 watt med
användning av Telefunkens nya metallrör. Kopplingen
utföres i regel med ett högfrekvenssteg med pentod,
hexod-triodblandare, ett mellanfrekvenssteg. Slutsteget utgöres
av en dubbeltriod i push-pull B-koppling med ca 3 mA
viloström på anoderna.
Unik är Blaupunkts kombinerade induktivitets- och
ka-pacitetsavstämning med automatisk våglängdsomkoppling
— allt manövrerat med en ratt på instrumentbrädan.
Störningsproblemens rationella behandling befinner sig
alltjämt i förgrunden från både högfrekvens- och
lågfre-kvenssidan. Nya »störningsfria» antennkonstruktioner
framkomma alltjämt. Rörantennerna bestående av ett
enda eller flera kombinerade vertikala rör tyckas vinna
terräng, kanske först och främst på grund av enkelt
montage i förening med minimalt vindfång. En särskilt
uppmärksammad enkel röran tenn var kombinerad med
motvikt och skärmad nedledning. (Se fig. 1.)
En vågfälla (200—2 000 m) med
permeabilitetsavstäm-ning tilldrog sig en hel del uppmärksamhet.Forts ^ gj^ ^
Chassiet till »Saba» modell 980 ITLK, som har automatisk
avstämning med motordrift. Man ser på högra gaveln motorn samt
det av denna drivna stora kugghjulet på kondensatoraxeln. (A.-B.
Harald Wållgren, Göteborg.)
