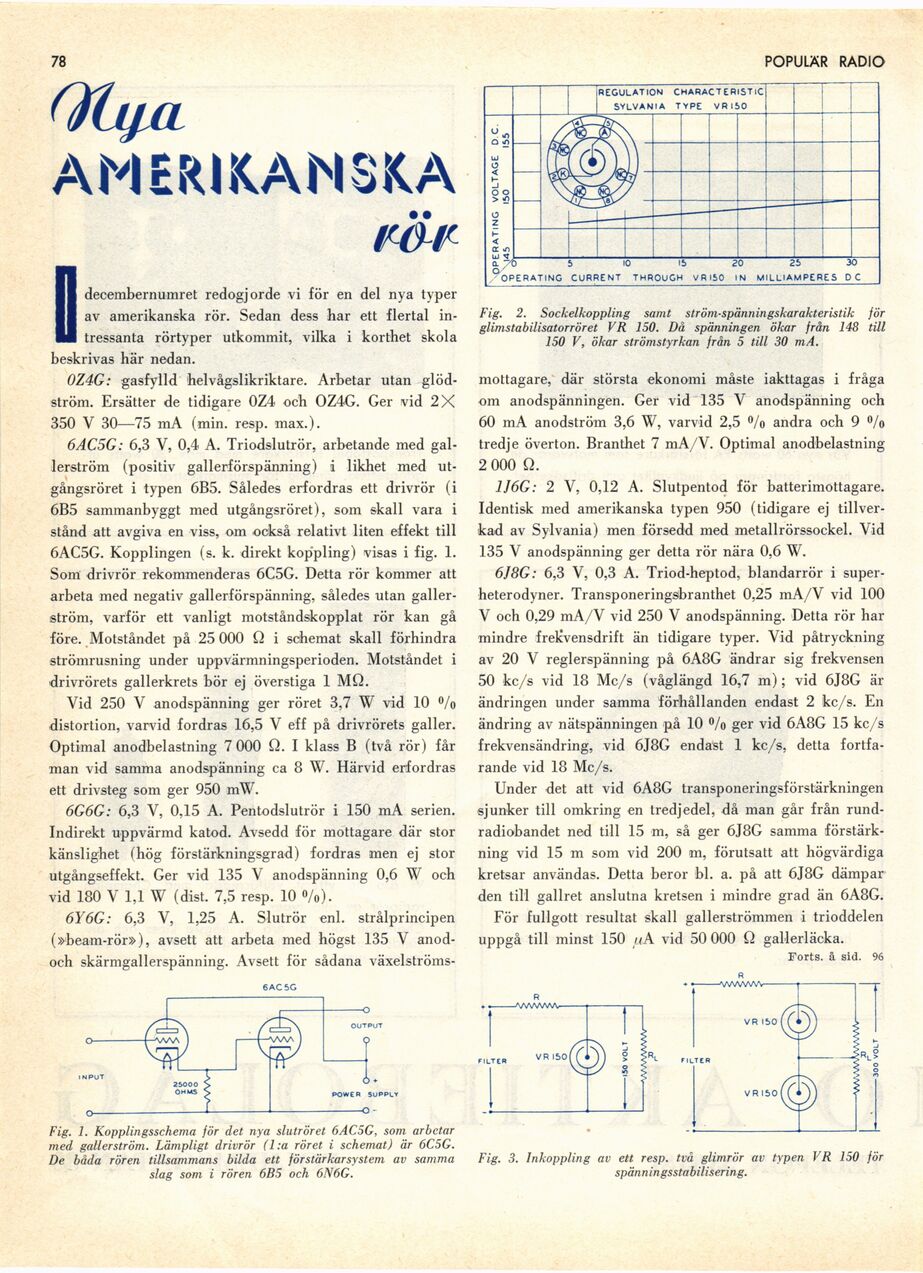

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

78

QfUjjd

AMERIKANSKA

mr

B decembernumret redogjorde vi för en del nya typer
av amerikanska rör. Sedan dess har ett flertal
intressanta rörtyper utkommit, vilka i korthet skola
beskrivas här nedan.

0Z4G: gasfylld helvågslikriktare. Arbetar utan
glödström- Ersätter de tidigare 0Z4 och 0Z4G. Ger vid 2X
350 V 30—75 mA (min. resp. max.).

6AC5G: 6,3 V, 0,4 A. Triodslutrör, arbetande med
gallerström (positiv gallerförspänning) i likhet med
utgångsröret i typen 6B5. Således erfordras ett drivrör (i
6B5 sammanbyggt med utgångsröret), som skall vara i
stånd att avgiva en viss, om också relativt liten effekt till
6AC5G. Kopplingen (s. k. direkt koppling) visas i fig. 1.
Som drivrör rekommenderas 6C5G. Detta rör kommer att
arbeta med negativ gallerförspänning, således utan
gallerström, varför ett vanligt motståndskopplat rör kan gå
före. Motståndet på 25 000 Q i schemat skall förhindra
strömrusning under uppvärmningsperioden. Motståndet i
drivrörets gallerkrets bör ej överstiga 1 MQ.

Vid 250 V anodspänning ger röret 3,7 W vid 10 %
distortion, varvid fordras 16,5 V eff på drivrörets galler.
Optimal anodbelastning 7 000 Q. I klass B (två rör) får
man vid samma anodspänning ca 8 W. Härvid erfordras
ett drivsteg som ger 950 mW.

6G6G: 6,3 V, 0,15 A. Pentodslutrör i 150 mA serien.
Indirekt uppvärmd katod. Avsedd för mottagare där stor
känslighet (hög förstärkningsgrad) fordras men ej stor
utgångseffekt. Ger vid 135 V anodspänning 0,6 W och
vid 180 V 1,1 W (dist. 7,5 resp. 10 »/o).

6Y6G: 6,3 V, 1,25 A. Slutrör enl. strålprincipen
(»beam-rör»), avsett att arbeta med högst 135 V
anod-och skärmgallerspänning. Avsett för sådana växelströms-

Fig. 1. Kopplingsschema för det nya slutröret 6AC5G, som arbetar
med gallerström. Lämpligt drivrör (l:a röret i schemat) är 6C5G.
De båda rören tillsammans bilda ett förstärkarsystem av samma
slag som i rören 6B5 och 6N6G.

POPULÄR RADIO 78

Fig. 2. Sockelkoppling samt ström-spänningskarakteristik för
glimstabilisatorröret VR 150. Då spänningen ökar från 148 till
150 V, ökar strömstyrkan från 5 till 30 mA.

mottagare, där största ekonomi måste iakttagas i fråga
om anodspänningen. Ger vid 135 V anodspänning och
60 mA anodström 3,6 W, varvid 2,5 °/o andra och 9 °/o
tredje överton. Branthet 7 mA/V. Optimal anodbelastning

2 000 Q.

1J6G: 2 V, 0,12 A. Slutpentod för batterimottagare.
Identisk med amerikanska typen 950 (tidigare ej
tillverkad av Sylvania) men försedd med metallrörssockel. Vid
135 V anodspänning ger detta rör nära 0,6 W.

6J8G: 6,3 V, 0,3 A. Triod-heptod, blandarrör i
superheterodyner. Transponering9branthet 0,25 mA/V vid 100
V och 0,29 mA/V vid 250 V anodspänning. Detta rör har
mindre frelcvensdrift än tidigare typer. Vid påtryckning
av 20 V reglerspänning på 6A8G ändrar sig frekvensen
50 kc/s vid 18 Mc/s (våglängd 16,7 m); vid 6J8G är
ändringen under samma förhållanden endast 2 kc/s. En
ändring av nätspänningen på 10 % ger vid 6A8G 15 kc/s
frekvensändring, vid 6J8G endast 1 kc/s, detta
fortfarande vid 18 Mc/s.

Under det att vid 6A8G transponeringsförstärkningen
sjunker till omkring en tredjedel, då man går från
rundradiobandet ned till 15 m, så ger 6J8G samma
förstärkning vid 15 m som vid 200 m, förutsatt att högvärdiga
kretsar användas. Detta beror bl. a. på att 6J8G dämpar
den till gallret anslutna kretsen i mindre grad än 6A8G.

För fullgott resultat skall gallerströmmen i trioddelen
uppgå till minst 150 mA vid 50 000 Q gallerläcka.

Förta, å sid. 96

R

Fig. 3. Inkoppling av ett resp. två glimrör av typen VR 150 för
spänningsstabilisering.
