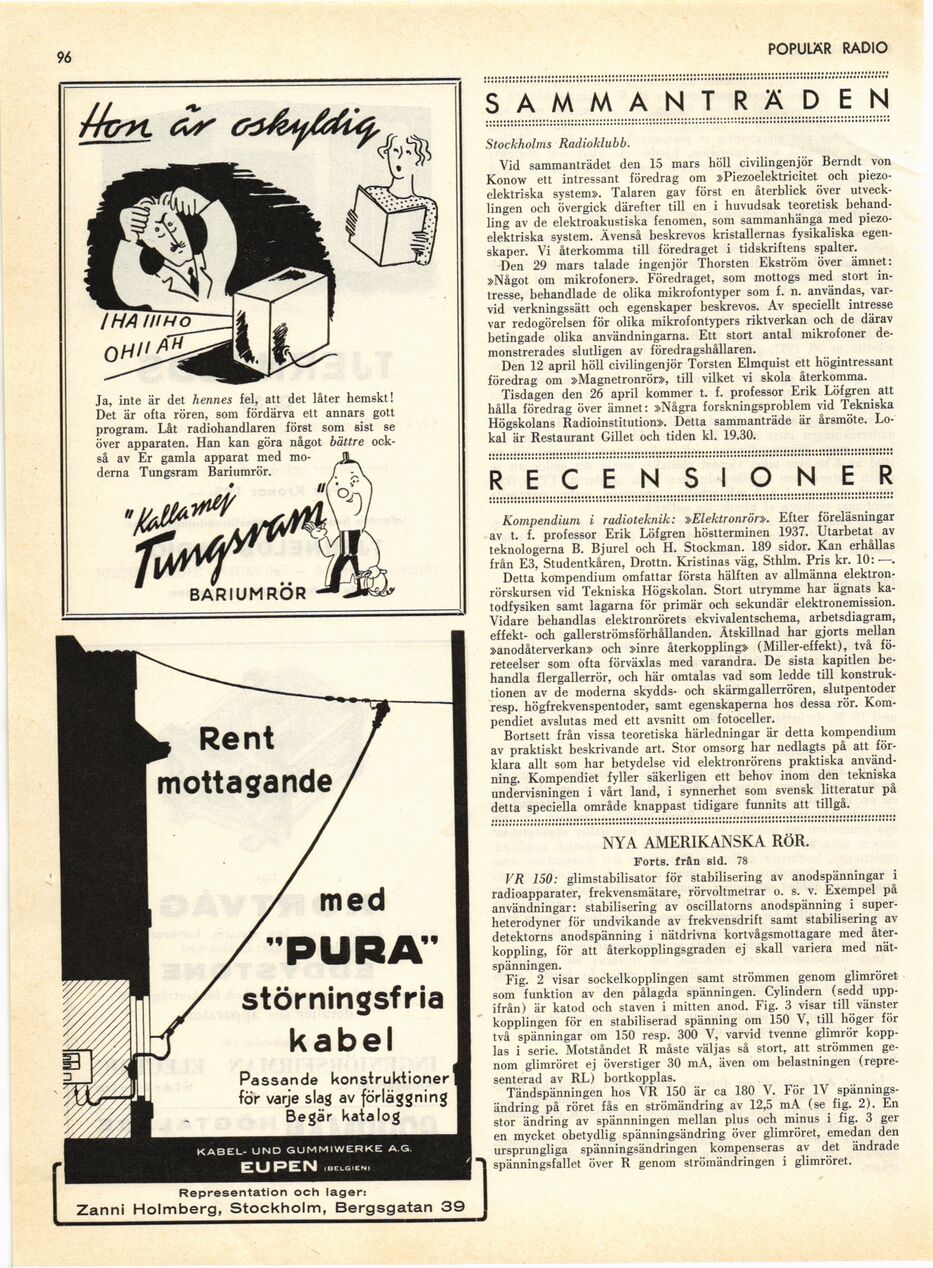

96
POPULÄR RADIO 96
/lU
n/i himu
OHIl
Ja, inte är det hennes fel, att det låter hemskt!
Det är ofta rören, som fördärva ett annars gott
program. Låt radiohandlaren först som sist se
över apparaten. Han kan göra något bättre
också av Er gamla apparat med
moderna Tungsram Bariumrör.
BARIUMROR
Rent
mottagande
v* i
9*
med
PURA
störningsfria
kabel
Passande konstruktioner
för varje slag av förläggning
Begär katalog
KABEL- UND GUMMIWERKE A G.
EUPEN (BELGIEN)
Representation och lager:
Zanni Holmberg, Stockholm, Bergsgatan 39
SAMMANTRÄDEN
Stockholms Radioklubb.
Vid sammanträdet den 15 mars höll civilingenjör Berndt von
Konow ett intressant föredrag om »Piezoelektricitet och
piezo-elektriska system». Talaren gav först en återblick över
utvecklingen och övergick därefter till en i huvudsak teoretisk
behandling av de elektroakustiska fenomen, som sammanhänga med
piezo-elektriska system. Ävenså beskrevos kristallernas fysikaliska
egenskaper. Vi återkomma till föredraget i tidskriftens spalter.
Den 29 mars talade ingenjör Thorsten Ekström över ämnet:
»Något om mikrofoner». Föredraget, som mottogs med stort
intresse, behandlade de olika mikrofontyper som f. n. användas,
varvid verkningssätt och egenskaper beskrevos. Av speciellt intresse
var redogörelsen för olika mikrofontypers riktverkan och de därav
betingade olika användningarna. Ett stort antal mikrofoner
demonstrerades slutligen av föredragshållaren.
Den 12 april höll civilingenjör Torsten Elmquist ett högintressant
föredrag om »Magnetronrör», till vilket vi skola återkomma.
Tisdagen den 26 april kommer t. f. professor Erik Löfgren att
hålla föredrag över ämnet: »Några forskningsproblem vid Tekniska
Högskolans Radioinstitution». Detta sammanträde är årsmöte.
Lokal är Restaurant Gillet och tiden kl. 19.30.
R E C E N SI O N E R
Kompendium i radioteknik: »Elektronrör». Efter föreläsningar
av t. f. professor Erik Löfgren höstterminen 1937. Utarbetat av
teknologerna B. Bjurel och H. Stockman. 189 sidor. Kan erhållas
från E3, Studentkåren, Drottn. Kristinas väg, Sthlm. Pris kr. 10: —.
Detta kompendium omfattar första hälften av allmänna
elektron-rörskursen vid Tekniska Högskolan. Stort utrymme har ägnats
ka-todfysiken samt lagarna för primär och sekundär elektronemission.
Vidare behandlas elektronrörets ekvivalentschema, arbetsdiagram,
effekt- och gallerströmsförhållanden. Åtskillnad har gjorts mellan
»anodåterverkan» och »inre återkoppling» (Miller-effekt), två
företeelser som ofta förväxlas med varandra. De sista kapitlen
behandla flergallerrör, och här omtalas vad som ledde till
konstruktionen av de moderna skydds- och skärmgallerrören, slutpentoder
resp. högfrekvenspentoder, samt egenskaperna hos dessa rör.
Kompendiet avslutas med ett avsnitt om fotoceller.
Bortsett från vissa teoretiska härledningar är detta kompendium
av praktiskt beskrivande art. Stor omsorg har nedlagts på att
förklara allt som har betydelse vid elektronrörens praktiska
användning. Kompendiet fyller säkerligen ett behov inom den tekniska
undervisningen i vårt land, i synnerhet som svensk litteratur på
detta speciella område knappast tidigare funnits att tillgå.
NYA AMERIKANSKA RÖR.
Forts, frän sid. 78
VR 150: glimstabilisator för stabilisering av anodspänningar i
radioapparater, frekvensmätare, rörvoltmetrar o. s. v. Exempel på
användningar: stabilisering av oscillatorns anodspänning i
superheterodyner för undvikande av frekvensdrift samt stabilisering av
detektorns anodspänning i nätdrivna kortvågsmottagare med
återkoppling, för att återkopplingsgraden ej skall variera med
nätspänningen.
Fig. 2 visar sockelkopplingen samt strömmen genom glimröret
som funktion av den pålagda spänningen. Cylindern (sedd
uppifrån) är katod och staven i mitten anod. Fig. 3 visar till vänster
kopplingen för en stabiliserad spänning om 150 V, till höger för
två spänningar om 150 resp. 300 V, varvid tvenne glimrör
kopplas i serie. Motståndet R måste väljas så stort, att strömmen
genom glimröret ej överstiger 30 mA, även om belastningen
(representerad av RL) bortkopplas.
Tändspänningen hos VR 150 är ca 180 V. För IV
spännings-ändring på röret fås en strömändring av 12,5 mA (se fig. 2). En
stor ändring av spännningen mellan pius och minus i fig. 3 ger
en mycket obetydlig spänningsändring över glimröret, emedan den
ursprungliga spänningsändringen kompenseras av det ändrade
spänningsfallet över R genom strömändringen i glimröret.
