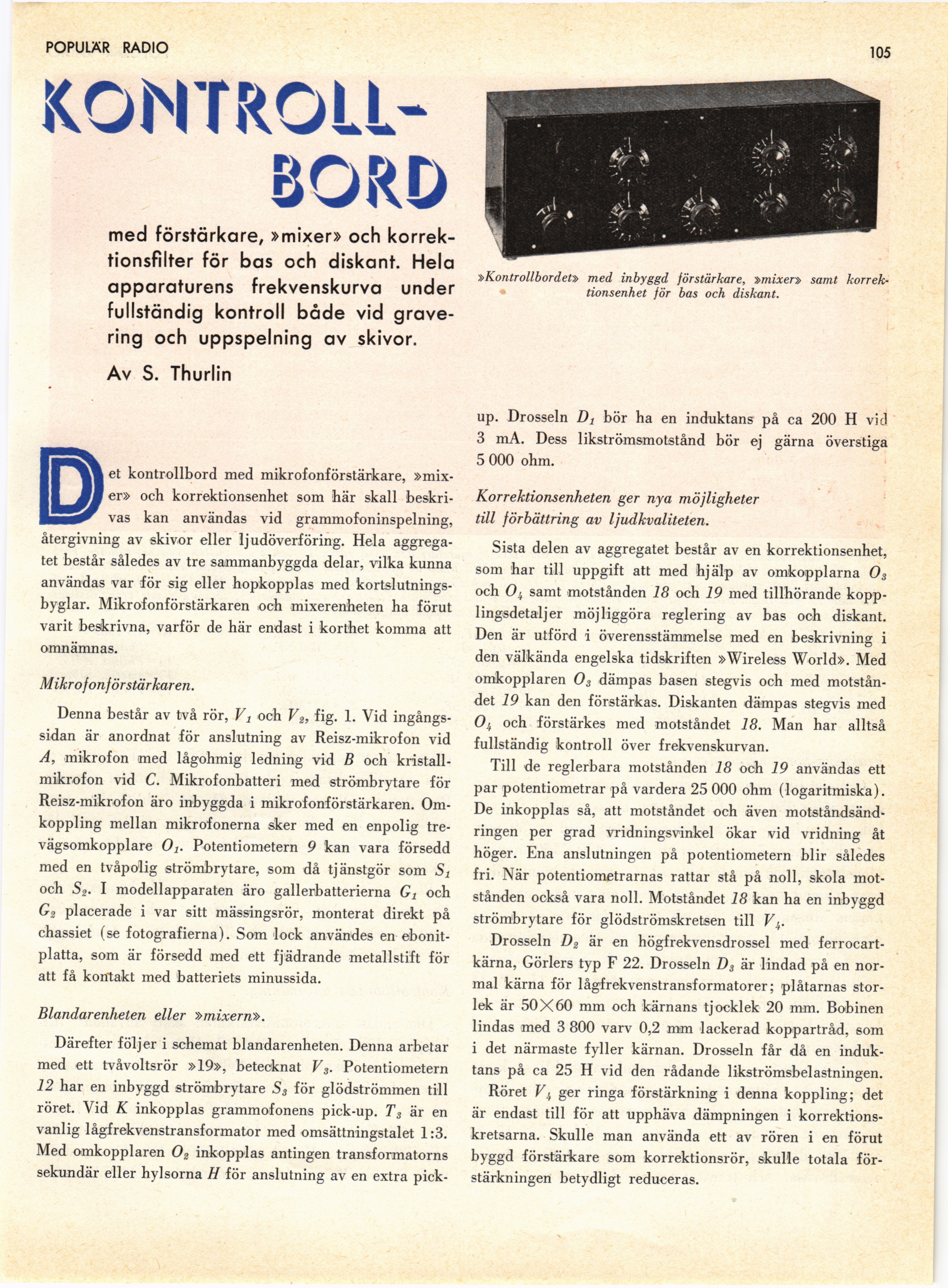

POPULÄR RADIO
105
KONTROLL-
BORD
med förstärkare, »mixer» och
korrek-tionsfilter för bas och diskant. Hela
apparaturens frekvenskurva under
fullständig kontroll både vid
gravering och uppspelning av skivor.
Av S. Thurlin
Pet kontrollbord med mikrofonförstärkare,
»mixer» och korrektionsenhet som här skall
beskrivas kan användas vid grammofoninspelning,
återgivning av skivor eller ljudöverföring. Hela
aggregatet består således av tre sammanbyggda delar, vilka kunna
användas var för sig eller hopkopplas med
kortslutningsbyglar. Mikrofonförstärkaren och mixerenheten ha förut
varit beskrivna, varför de här endast i korthet komma att
omnämnas.
Mikrofonförstärkaren.
Denna består av två rör, Vt och fig. 1. Vid
ingångssidan är anordnat för anslutning av Reisz-mikrofon vid
A, mikrofon med lågohmig ledning vid B och
kristall-mikrofon vid C. Mikrofonbatteri med strömbrytare för
Reisz-mikrofon äro inbyggda i mikrofonförstärkaren.
Omkoppling mellan mikrofonerna sker med en enpolig
tre-vägsomkopplare Oj. Potentiometern 9 kan vara försedd
med en tvåpolig strömbrytare, som då tjänstgör som Sj
och S2. I modellapparaten äro gallerbatterierna Gt och
G3 placerade i var sitt mässingsrör, monterat direkt på
chassiet (se fotografierna). Som lock användes en
ebonitplatta, som är försedd med ett fjädrande metallstift för
att få kontakt med batteriets minussida.
Blandar enheten eller »mixern».
Därefter följer i schemat biandarenheten. Denna arbetar
med ett tvåvoltsrör »19», betecknat Vs. Potentiometern
12 har en inbyggd strömbrytare Ss för glödströmmen till
röret. Vid K inkopplas grammofonens pick-up. Ts är en
vanlig lågfrekvenstransformator med omsättningstalet 1:3.
Med omkopplaren 02 inkopplas antingen transformatorns
sekundär eller hylsorna H för anslutning av en extra pick-
»Kontrollbordet» med inbyggd förstärkare, »mixer» samt
korrektionsenhet för bas och diskant.
up. Drosseln D, bör ha en indnktans på ca 200 H viel
3 mA. Dess likströmsmotstånd bör ej gärna överstiga
5 000 ohm.
Korrektionsenheten ger nya möjligheter
till förbättring av ljudkvaliteten.
Sista delen av aggregatet består av en korrektionsenhet,
som har till uppgift att med hjälp av omkopplarna Os
och Oi samt motstånden 18 och 19 med tillhörande
kopplingsdetaljer möjliggöra reglering av bas och diskant.
Den är utförd i överensstämmelse med en beskrivning i
den välkända engelska tidskriften »Wireless World». Med
omkopplaren 03 dämpas basen stegvis och med
motståndet 19 kan den förstärkas. Diskanten dämpas stegvis med
Oi och förstärkes med motståndet 18. Man har alltså
fullständig kontroll över frekvenskurvan.
Till de reglerbara motstånden 18 och 19 användas ett
par potentiometrar på vardera 25 000 ohm (logaritmiska).
De inkopplas så, att motståndet och även
motståndsändringen per grad vridningsvinkel ökar vid vridning åt
höger. Ena anslutningen på potentiometern blir således
fri. När potentiometrarnas rattar stå på noll, skola
motstånden också vara noll. Motståndet 18 kan ha en inbyggd
strömbrytare för glödströmskretsen till V^
Drosseln Z)2 är en högfrekvensdrossel med
ferrocart-kärna, Görlers typ F 22. Drosseln D} är lindad på en
normal kärna för lågfrekvenstransformatorer; plåtarnas
storlek är 50X60 mm och kärnans tjocklek 20 mm. Bobinen
lindas med 3 800 varv 0,2 mm lackerad koppartråd, som
i det närmaste fyller kärnan. Drosseln får då en
induktans på ca 25 H vid den rådande likströmsbelastningen.
Röret V,t ger ringa förstärkning i denna koppling; det
är endast till för att upphäva dämpningen i
korrektionskretsarna. Skulle man använda ett av rören i en förut
byggd förstärkare som korrektionsrör, skulle totala
förstärkningen betydligt reduceras.
