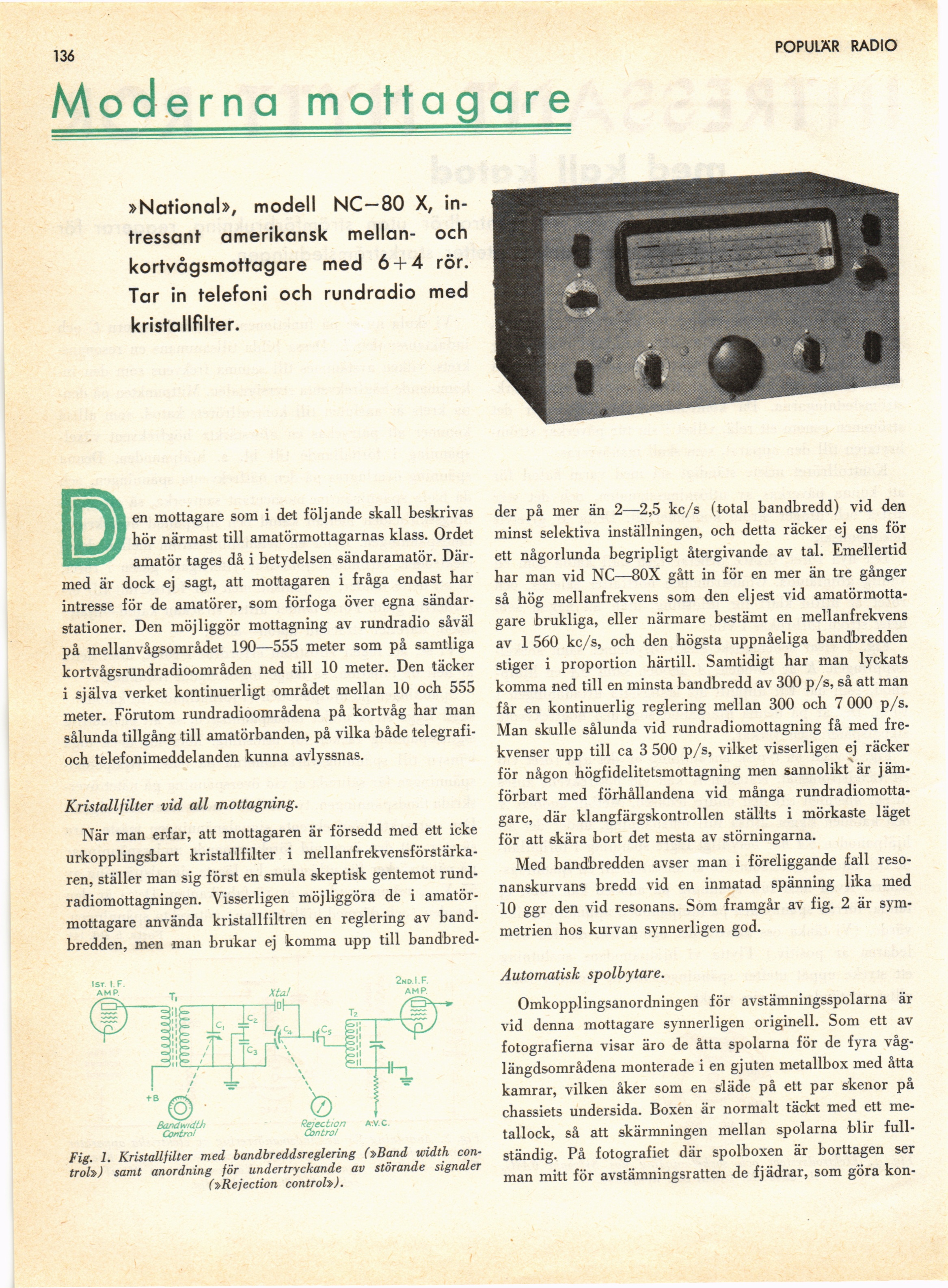

136
Moderna mottagare
POPULÄR RADIO
»National», modell NC—80 X,
intressant amerikansk mellan- och
kortvågsmottagare med 6 + 4 rör.
Tar in telefoni och rundradio med
kristallfilter.
O
en mottagare som i det följande skall beskrivas
hör närmast till amatörmottagarnas klass. Ordet
amatör tages då i betydelsen sändaramatör.
Därmed är dock ej sagt, att mottagaren i fråga endast har
intresse för de amatörer, som förfoga över egna
sändar-stationer. Den möjliggör mottagning av rundradio såväl
på mellanvågsområdet 190—555 meter som på samtliga
kortvågsrundradioområden ned till 10 meter. Den täcker
i själva verket kontinuerligt området mellan 10 och 555
meter. Förutom rundradioområdena på kortvåg har man
sålunda tillgång till amatörbanden, på vilka både
telegrafi-och telefonimeddelanden kunna avlyssnas.
Kristallfilter vid all mottagning.
När man erfar, att mottagaren är försedd med ett icke
urkopplingsbart kristallfilter i mellanfrekvensförstärka
ren, ställer man sig först en smula skeptisk gentemot rund
radiomottagningen. Visserligen möjliggöra de i amatör
mottagare använda kristallfiltren en reglering av band
bredden, men man brukar ej komma upp till bandbred
Fig. 1. Kristallfilter med bandbreddsreglering (»Band width
con-trol») samt anordning jör undertryckande av störande signaler
(»Rejection controh).
der på mer än 2—2,5 kc/s (total bandbredd) vid den
minst selektiva inställningen, och detta räcker ej ens för
ett någorlunda begripligt återgivande av tal. Emellertid
har man vid NC—80X gått in för en mer än tre gånger
så hög mellanfrekvens som den eljest vid
amatörmottagare brukliga, eller närmare bestämt en mellanfrekvens
av 1 560 kc/s, och den högsta uppnåeliga bandbredden
stiger i proportion härtill. Samtidigt har man lyckats
komma ned till en minsta bandbredd av 300 p/s, så att man
får en kontinuerlig reglering mellan 300 och 7 000 p/s.
Man skulle sålunda vid rundradiomottagning få med
frekvenser upp till ca 3 500 p/s, vilket visserligen ej räcker
för någon högfidelitetsmottagning men sannolikt är
jämförbart med förhållandena vid många
rundradiomottagare, där klangfärgskontrollen ställts i mörkaste läget
för att skära bort det mesta av störningarna.
Med bandbredden avser man i föreliggande fall
resonanskurvans bredd vid en inmatad spänning lika med
10 ggr den vid resonans. Som framgår av fig. 2 är
symmetrien hos kurvan synnerligen god.
Automatisk spolbytare.
Omkopplingsanordningen för avstämningsspolarna är
vid denna mottagare synnerligen originell. Som ett av
fotografierna visar äro de åtta spolarna för de fyra
våglängdsområdena monterade i en gjuten metallbox med åtta
kamrar, vilken åker som en släde på ett par skenor på
chassiets undersida. Boxen är normalt täckt med ett
me-tallock, så att skärmningen mellan spolarna blir
fullständig. På fotografiet där spolboxen är borttagen ser
man mitt för avstämningsratten de fjädrar, som göra kon-
