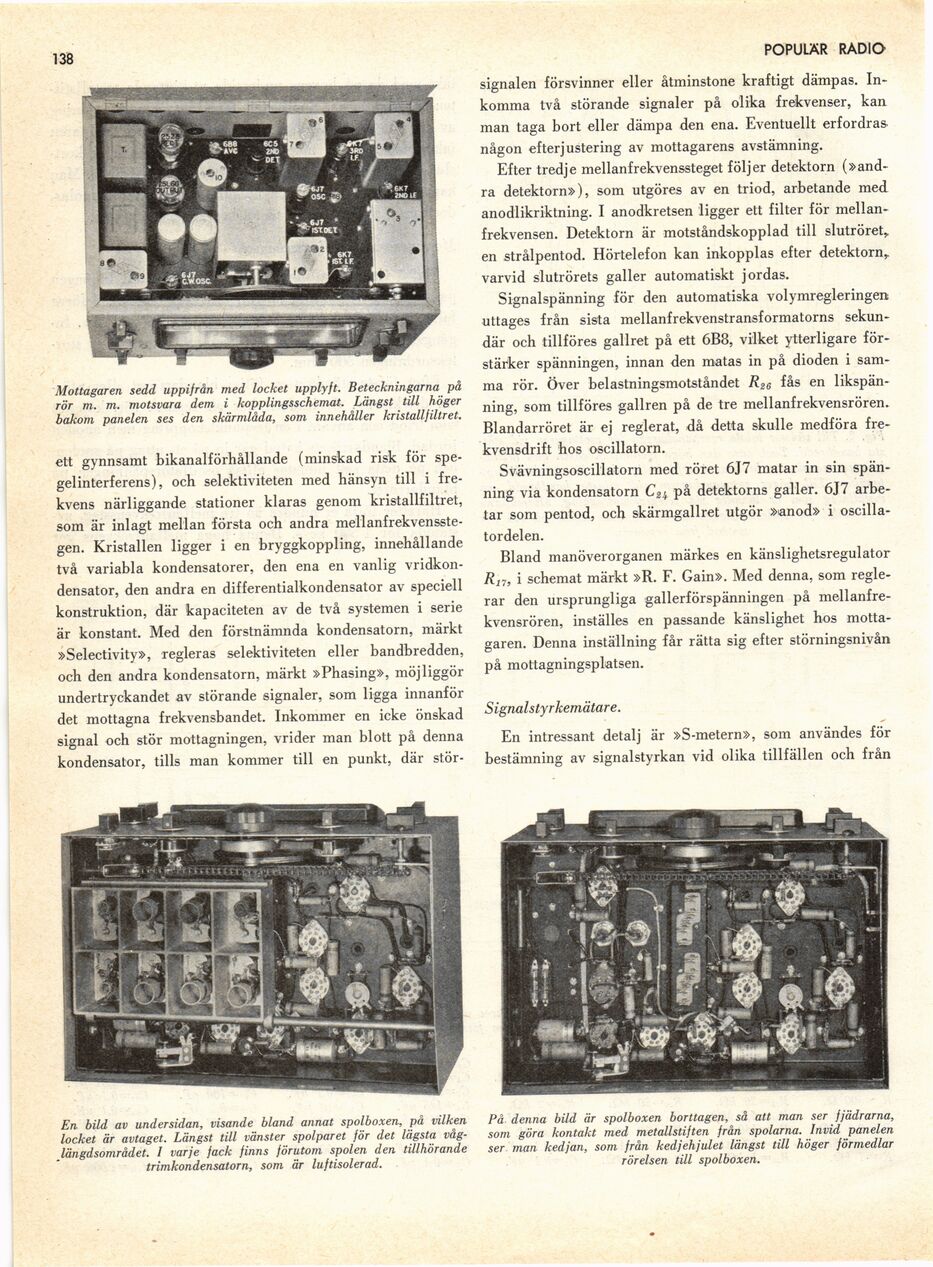

138
POPULÄR RADIO
Mottagaren sedd uppifrån med locket upplyft. Beteckningarna på
rör m. m. motsvara dem i kopplingsschemat. Längst till höger
bakom panelen ses den skärmlåda, som innehåller kristallfiltret.
ett gynnsamt bikanalförhållande (minskad risk för
spegel interferens), och selektiviteten med hänsyn till i
frekvens närliggande stationer klaras genom kristallfiltret,
som är inlagt mellan första och andra
mellanfrekvensstegen. Kristallen ligger i en bryggkoppling, innehållande
två variabla kondensatorer, den ena en vanlig
vridkondensator, den andra en differentialkondensator av speciell
konstruktion, där kapaciteten av de två systemen i serie
är konstant. Med den förstnämnda kondensatorn, märkt
»Selectivity», regleras selektiviteten eller bandbredden,
och den andra kondensatorn, märkt »Phasing», möjliggör
undertryckandet av störande signaler, som ligga innanför
det mottagna frekvensbandet. Inkommer en icke önskad
signal och stör mottagningen, vrider man blott på denna
kondensator, tills man kommer till en punkt, där stör-
En bild av undersidan, visande bland annat spolboxen, på vilken
locket är avtaget. Längst till vänster spolparet för det lägsta
våglängdsområdet. I varje fack finns förutom spolen den tillhörande
trimkondensatorn, som är luftisolerad.
signalen försvinner eller åtminstone kraftigt dämpas.
Inkomma två störande signaler på olika frekvenser, kan
man taga bort eller dämpa den ena. Eventuellt erfordras
någon efterjustering av mottagarens avstämning.
Efter tredje mellanfrekvenssteget följer detektorn
(»andra detektorn»), som utgöres av en triod, arbetande med
anodlikriktning. I anodkretsen ligger ett filter för
mellanfrekvensen. Detektorn är motståndskopplad till slutröret,
en strålpentod. Hörtelefon kan inkopplas efter detektorn,
varvid slutrörets galler automatiskt jordas.
Signalspänning för den automatiska volymregleringen
uttages från sista mellanfrekvenstransformatorns
sekundär och tillföres gallret på ett 6B8, vilket ytterligare
förstärker spänningen, innan den matas in på dioden i
samma rör. Över belastningsmotståndet R26 fås en
likspänning, som tillföres gallren på de tre mellanfrekvensrören.
Blandarröret är ej reglerat, då detta skulle medföra
frekvensdrift hos oscillatorn.
Svävningsoscillatorn med röret 6J7 matar in sin
spänning via kondensatorn C2i på detektorns galler. 6J7
arbetar som pentod, och skärmgallret utgör »anod» i
oscillatordelen.
Bland manöverorganen märkes en känslighetsregulator
Rjy, i schemat märkt »R. F. Gain». Med denna, som
reglerar den ursprungliga gallerförspänningen på
mellanfrekvensrören, inställes en passande känslighet hos
mottagaren. Denna inställning får rätta sig efter störningsnivån
på mottagningsplatsen.
Signalstyrkemätare.
En intressant detalj är »S-metern», som användes för
bestämning av signalstyrkan vid olika tillfällen och från
På denna bild är spolboxen borttagen, så att man ser fjädrarna,
som göra kontakt med metallstiften från spolarna. Invid panelen
ser man kedjan, som från kedjehjulet längst till höger förmedlar
rörelsen till spolboxen.
