148
POPULÄR RADIO

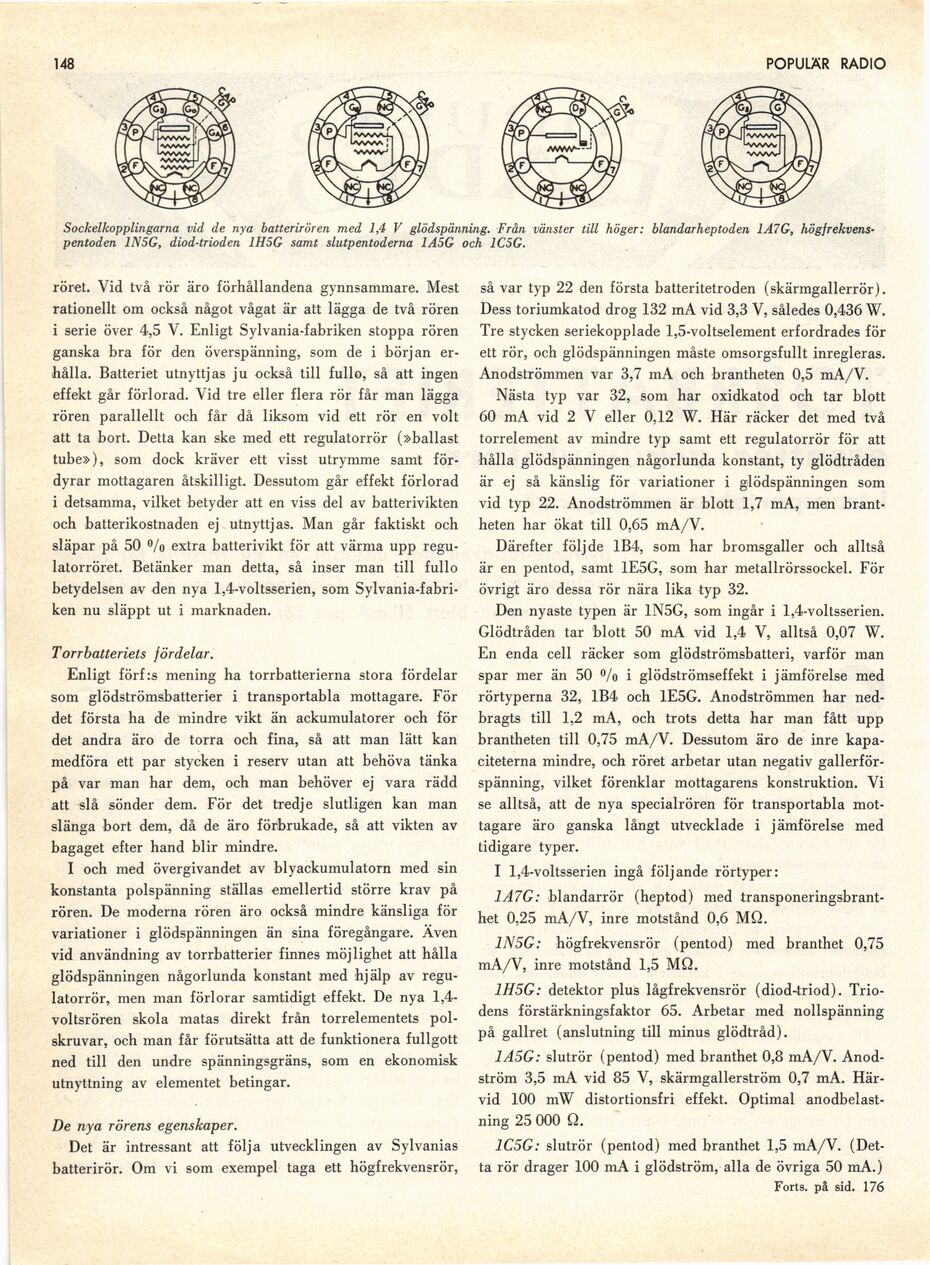

Sockelkopplingarna vid de nya batterirören med 1,4 V glödspänning. Från vänster till höger: blandarheptoden 1A7G,
högfrekvens-pentoden 1N5G, diod-trioden 1H5G samt slutpentoderna 1A5G och 1C5G.
röret. Vid två rör äro förhållandena gynnsammare. Mest
rationellt om också något vågat är att lägga de två rören
i serie över 4,5 V. Enligt Sylvania-fabriken stoppa rören
ganska bra för den överspänning, som de i början
erhålla. Batteriet utnyttjas ju också till fullo, så att ingen
effekt går förlorad. Vid tre eller flera rör får man lägga
rören parallellt och får då liksom vid ett rör en voit
att ta bort. Detta kan ske med ett regulatorrör (»ballast
tube»), som dock kräver ett visst utrymme samt
fördyrar mottagaren åtskilligt. Dessutom går effekt förlorad
i detsamma, vilket betyder att en viss del av batterivikten
och batterikostnaden ej utnyttjas. Man går faktiskt och
släpar på 50 % extra batterivikt för att värma upp
regulatorröret. Betänker man detta, så inser man till fullo
betydelsen av den nya 1,4-voltsserien, som
Sylvania-fabriken nu släppt ut i marknaden.
Torrbatteriets fördelar.
Enligt förf:s mening ha torrbatterierna stora fördelar
som glödströmsbatterier i transportabla mottagare. För
det första ha de mindre vikt än ackumulatorer och för
det andra äro de torra och fina, så att man lätt kan
medföra ett par stycken i reserv utan att behöva tänka
på var man har dem, och man behöver ej vara rädd
att slå sönder dem. För det tredje slutligen kan man
slänga bort dem, då de äro förbrukade, så att vikten av
bagaget efter hand blir mindre.
I och med övergivandet av blyackumulatorn med sin
konstanta polspänning ställas emellertid större krav på
rören. De moderna rören äro också mindre känsliga för
variationer i glödspänningen än sina föregångare. Även
vid användning av torrbatterier finnes möjlighet att hålla
glödspänningen någorlunda konstant med hjälp av
regulatorrör, men man förlorar samtidigt effekt. De nya
1,4-voltsrören skola matas direkt från torrelementets
polskruvar, och man får förutsätta att de funktionera fullgott
ned till den undre spänningsgräns, som en ekonomisk
utnyttning av elementet betingar.
De nya rörens egenskaper.
Det är intressant att följa utvecklingen av Sylvanias
batterirör. Om vi som exempel taga ett högfrekvensrör,
så var typ 22 den första batteritetroden (skärmgallerrör).
Dess toriumkatod drog 132 mA vid 3,3 V, således 0,436 W.
Tre stycken seriekopplade 1,5-voltselement erfordrades för
ett rör, och glödspänningen måste omsorgsfullt inregleras.
Anodströmmen var 3,7 mA och brantheten 0,5 mA/V.
Nästa typ var 32, som har oxidkatod och tar blott
60 mA vid 2 V eller 0,12 W. Här räcker det med två
torrelement av mindre typ samt ett regulatorrör för att
hålla glödspänningen någorlunda konstant, ty glödtråden
är ej så känslig för variationer i glödspänningen som
vid typ 22. Anodströmmen är blott 1,7 mA, men
brantheten har ökat till 0,65 mA/V.
Därefter följde 1B4, som har bromsgaller och alltså
är en pentod, samt 1E5G, som har metallrörssockel. För
övrigt äro dessa rör nära lika typ 32.
Den nyaste typen är 1N5G, som ingår i 1,4-voltsserien.
Glödtråden tar blott 50 mA vid 1,4 V, alltså 0,07 W.
En enda cell räcker som glödströmsbatteri, varför man
spar mer än 50 °/o i glödströmseffekt i jämförelse med
rörtyperna 32, 1B4 och 1E5G. Anodströmmen har
nedbragts till 1,2 mA, och trots detta har man fått upp
brantheten till 0,75 mA/V. Dessutom äro de inre
kapaciteterna mindre, och röret arbetar utan negativ
gallerförspänning, vilket förenklar mottagarens konstruktion. Vi
se alltså, att de nya specialrören för transportabla
mottagare äro ganska långt utvecklade i jämförelse med
tidigare typer.
I 1,4-voltsserien ingå följande rörtyper:
1A7G: blandarrör (heptod) med
transponeringsbrant-het 0,25 mA/V, inre motstånd 0,6 MQ.
1N5G: högfrekvensrör (pentod) med branthet 0,75
mA/V, inre motstånd 1,5 MQ.
1H5G: detektor pius lågfrekvensrör (diod-triod).
Trio-dens förstärkningsfaktor 65. Arbetar med nollspänning
på gallret (anslutning till minus glödtråd).
1A5G: slutrör (pentod) med branthet 0,8 mA/V.
Anodström 3,5 mA vid 85 V, skärmgallerström 0,7 mA.
Härvid 100 mW distortionsfri effekt. Optimal
anodbelastning 25 000 Q.
1C5G: slutrör (pentod) med branthet 1,5 mA/V.
(Detta rör drager 100 mA i glödström, alla de övriga 50 mA.)
Forts, på sid. 176
