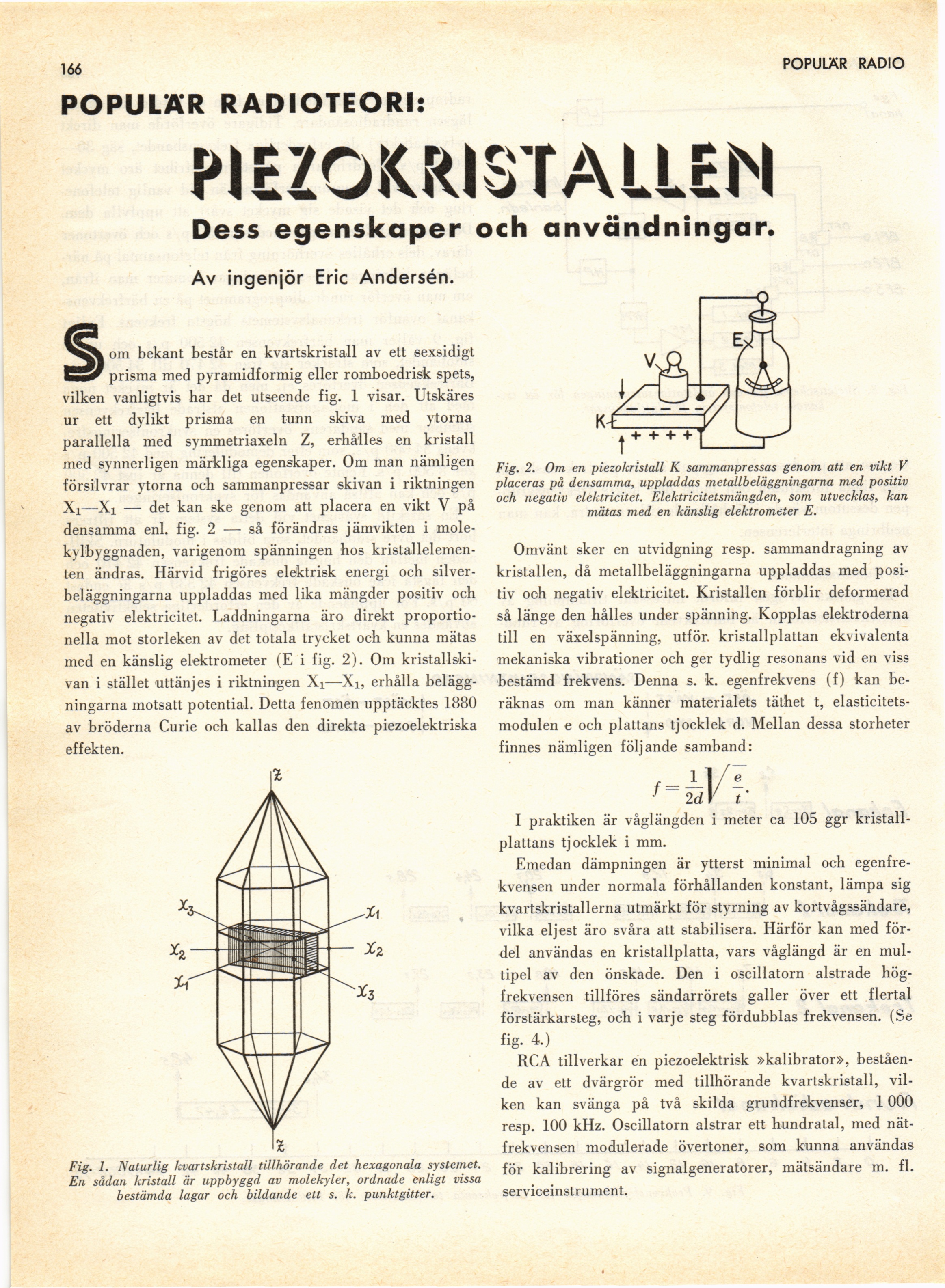

166
POPULÄR RADIO
POPULÄR RADIOTEORI:
Pl HOKRIST ALLEN
Dess egenskaper och användningar.
Av ingenjör Erie Andersén.
om bekant består en kvartskristall av ett sexsidigt
prisma med pyramidformig eller romboedrisk spets,
vilken vanligtvis har det utseende fig. 1 visar. Utskäres
ur ett dylikt prisma en tunn skiva med ytorna
parallella med symmetriaxeln Z, erhålles en kristall
med synnerligen märkliga egenskaper. Om man nämligen
försilvrar ytorna och sammanpressar skivan i riktningen
Xi—Xi — det kan ske genom att placera en vikt V på
densamma enl. fig. 2 — så förändras jämvikten i
molekylbyggnaden, varigenom spänningen hos
kristallelementen ändras. Härvid frigöres elektrisk energi och
silverbeläggningarna uppladdas med lika mängder positiv och
negativ elektricitet. Laddningarna äro direkt
proportionella mot storleken av det totala trycket och kunna mätas
med en känslig elektrometer (E i fig. 2). Om
kristallskivan i stället uttänjes i riktningen Xi—Xx, erhålla
beläggningarna motsatt potential. Detta fenomen upptäcktes 1880
av bröderna Curie och kallas den direkta piezoelektriska
effekten.
Fig. 2. Om en piezokristall K sammanpressas genom att en vikt V
placeras på densamma, uppladdas metallbeläggningarna med positiv
och negativ elektricitet. Elektricitetsmängden, som utvecklas, kan
mätas med en känslig elektrometer E.
Omvänt sker en utvidgning resp. sammandragning av
kristallen, då metallbeläggningarna uppladdas med
positiv och negativ elektricitet. Kristallen förblir deformerad
så länge den hålles under spänning. Kopplas elektroderna
till en växelspänning, utför, kristallplattan ekvivalenta
mekaniska vibrationer och ger tydlig resonans vid en viss
bestämd frekvens. Denna s. k. egenfrekvens (f) kan
beräknas om man känner materialets täthet t,
elasticitetsmodulen e och plattans tjocklek d. Mellan dessa storheter
finnes nämligen följande samband:
/ =
-MA
2d I t
Fig. 1. Naturlig kvartskristall tillhörande det hexagonala systemet.
En sådan kristall är uppbyggd av molekyler, ordnade enligt vissa
bestämda lagar och bildande ett s. k. punktgitter.
I praktiken är våglängden i meter ca 105 ggr
kristallplattans tjocklek i mm.
Emedan dämpningen är ytterst minimal och
egenfre-kvensen under normala förhållanden konstant, lämpa sig
kvaltskristallerna utmärkt för styrning av kortvågssändare,
vilka eljest äro svåra att stabilisera. Härför kan med
fördel användas en kristallplatta, vars våglängd är en
multipel av den önskade. Den i oscillatorn alstrade
högfrekvensen tillföres sändarrörets galler över ett flertal
förstärkarsteg, och i varje steg fördubblas frekvensen. (Se
fig. 4.)
RCA tillverkar en piezoelektrisk »kalibrator»,
bestående av ett dvärgrör med tillhörande kvartskristall,
vilken kan svänga på två skilda grundfrekvenser, 1000
resp. 100 kHz. Oscillatorn alstrar ett hundratal, med
nätfrekvensen modulerade övertoner, som kunna användas
för kalibrering av signalgeneratorer, mätsändare m. fi.
serviceinstrument.
