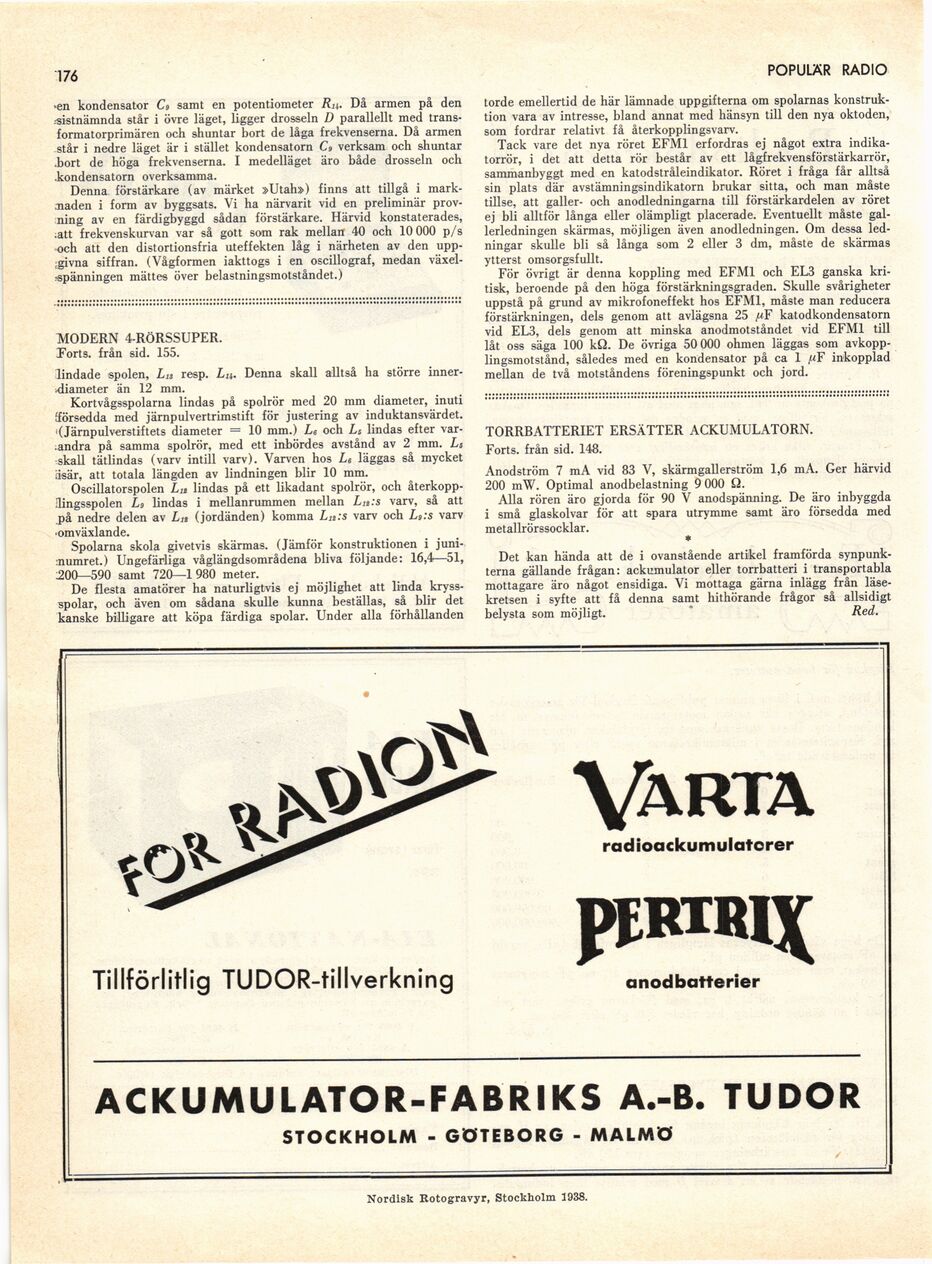

176
POPULÄR RADIO
•en kondensator Ca samt en potentiometer R,t. Då armen på den
.•sistnämnda står i övre läget, ligger drosseln D parallellt med
träns-formatorprimären och shuntar bort de låga frekvenserna. Då armen
står i nedre läget är i stället kondensatorn Ca verksam och shuntar
.bort de höga frekvenserna. I medelläget äro både drosseln och
.kondensatorn overksamma.
Denna förstärkare (av märket »Utah») finns att tillgå i
marknaden i form av byggsats. Vi ha närvarit vid en preliminär
provning av en färdigbyggd sådan förstärkare. Härvid konstaterades,
.att frekvenskurvan var så gott som rak mellan 40 och 10 000 p/s
och att den distortionsfria uteffekten låg i närheten av den
uppgivna siffran. (Vågformen iakttogs i en oscillograf, medan
växelspänningen mättes över belastningsmotståndet.)
MODERN 4-RÖRSSUPER.
Torts, från sid. 155.
lindade spolen, Lu resp. Lu. Denna skall alltså ha större
innerdiameter än 12 mm.
Kortvågsspolarna lindas på spolrör med 20 mm diameter, inuti
[försedda med järnpulvertrimstift för justering av induktansvärdet.
(Järnpulverstiftets diameter = 10 mm.) Le och Ls lindas efter
varandra på samma spolrör, med ett inbördes avstånd av 2 mm. Ls
skall tätlindas (varv intill varv). Varven hos Le läggas så mycket
lisär, att totala längden av lindningen blir 10 mm.
Oscillatorspolen Lu lindas på ett likadant spolrör, och
återkopp-Hingsspolen Ls lindas i mellanrummen mellan L„:s varv, så att
på nedre delen av Lu (jordänden) komma Ln:s varv och L>:s varv
•omväxlande.
Spolarna skola givetvis skärmas. (Jämför konstruktionen i
juni-numret.) Ungefärliga våglängdsområdena bliva följande: 16,4—51,
200—590 samt 720—1980 meter.
De flesta amatörer ha naturligtvis ej möjlighet att linda
kryssspolar, och även om sådana skulle kunna beställas, så blir det
kanske billigare att köpa färdiga spolar. Under alla förhållanden
torde emellertid de här lämnade uppgifterna om spolarnas
konstruktion vara av intresse, bland annat med hänsyn till den nya oktoden,
som fordrar relativt få återkopplingsvarv.
Tack vare det nya röret EFMl erfordras ej något extra
indikatorrör, i det att detta rör består av ett lågfrekvensförstärkarrör,
sammanbyggt med en katodstråleindikator. Röret i fråga får alltså
sin plats där avstämningsindikatorn brukar sitta, och man måste
tillse, att galler- och anodledningarna till förstärkardelen av röret
ej bli alltför långa eller olämpligt placerade. Eventuellt måste
gallerledningen skärmas, möjligen även anodledningen. Om dessa
ledningar skulle bli så långa som 2 eller 3 dm, måste de skärmas
ytterst omsorgsfullt.
För övrigt är denna koppling med EFMl och EL3 ganska
kritisk, beroende på den höga förstärkningsgraden. Skulle svårigheter
uppstå på grund av mikrofoneffekt hos EFMl, måste man reducera
förstärkningen, dels genom att avlägsna 25 /uF katodkondensatorn
vid EL3, dels genom att minska anodmotståndet vid EFMl till
låt oss säga 100 kQ. De övriga 50 000 ohmen läggas som
avkopplingsmotstånd, således med en kondensator på ca 1 ,«F inkopplad
mellan de två motståndens föreningspunkt och jord.
TORRBATTERIET ERSÄTTER ACKUMULATORN.
Forts, från sid. 148.
Anodström 7 mA vid 83 V, skärmgallerström 1,6 mA. Ger härvid
200 mW. Optimal anodbelastning 9 000 £2.
Alla rören äro gjorda för 90 V anodspänning. De äro inbyggda
i små glaskolvar för att spara utrymme samt äro försedda med
metallrörssocklar.
