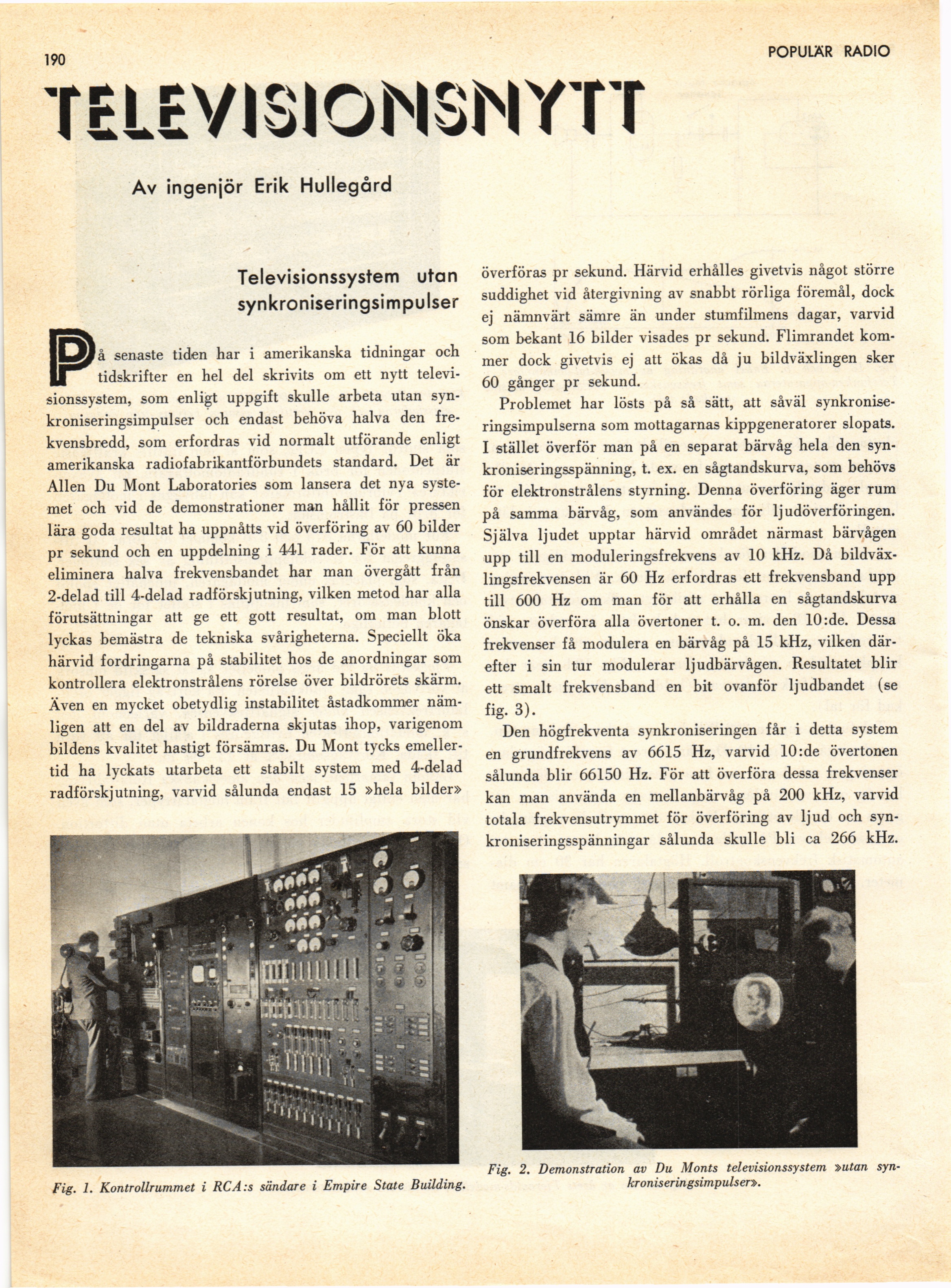

190
POPULÄR RADIO 190’
TELEVISIONSNYTT
Av ingenjör Erik Hullegård
Televisionssystem utan
synkroniseringsimpulser
På senaste tiden har i amerikanska tidningar och
tidskrifter en hel del skrivits om ett nytt
televisionssystem, som enligt uppgift skulle arbeta utan
synkroniseringsimpulser och endast behöva halva den
frekvensbredd, som erfordras vid normalt utförande enligt
amerikanska radiofabrikantförbundets standard. Det är
Allen Du Mont Laboratories som lansera det nya
systemet och vid de demonstrationer man hållit för pressen
lära goda resultat ha uppnåtts vid överföring av 60 bilder
pr sekund och en uppdelning i 441 rader. För att kunna
eliminera halva frekvensbandet har man övergått från
2-delad till 4-delad radförskjutning, vilken metod har alla
förutsättningar att ge ett gott resultat, om man blott
lyckas bemästra de tekniska svårigheterna. Speciellt öka
härvid fordringarna på stabilitet hos de anordningar som
kontrollera elektronstrålens rörelse över bildrörets skärm.
Även en mycket obetydlig instabilitet åstadkommer
nämligen att en del av bildraderna skjutas ihop, varigenom
bildens kvalitet hastigt försämras. Du Mont tycks
emellertid ha lyckats utarbeta ett stabilt system med 4-delad
radförskjutning, varvid sålunda endast 15 »hela bilder»
överföras pr sekund. Härvid erhålles givetvis något större
suddighet vid återgivning av snabbt rörliga föremål, dock
ej nämnvärt sämre än under stumfilmens dagar, varvid
som bekant 16 bilder visades pr sekund. Flimrandet
kommer dock givetvis ej att ökas då ju bildväxlingen sker
60 gånger pr sekund.
Problemet har lösts på så sätt, att såväl
synkroniseringsimpulserna som mottagarnas kippgeneratorer slopats.
I stället överför man på en separat bärvåg hela den
synkroniseringsspänning, t. ex. en sågtandskurva, som behövs
för elektronstrålens styrning. Denna överföring äger rum
på samma bärvåg, som användes för ljudöverföringen.
Själva ljudet upptar härvid området närmast bärvågen
upp till en moduleringsfrekvens av 10 kHz. Då
bildväx-lingsfrekvensen är 60 Hz erfordras ett frekvensband upp
till 600 Hz om man för att erhålla en sågtandskurva
önskar överföra alla övertoner t. o. m. den 10:de. Dessa
frekvenser få modulera en bärvåg på 15 kHz, vilken
därefter i sin tur modulerar ljudbärvågen. Resultatet blir
ett smalt frekvensband en bit ovanför ljudbandet (se
fig. 3).
Den högfrekventa synkroniseringen får i detta system
en grundfrekvens av 6615 Hz, varvid 10:de övertonen
sålunda blir 66150 Hz. För att överföra dessa frekvenser
kan man använda en mellanbärvåg på 200 kHz, varvid
totala frekvensutrymmet för överföring av ljud och
synkroniseringsspänningar sålunda skulle bli ca 266 kHz.
Fig. 1. Kontrollrummet i RCA:s sändare i Empire State Building.
Fig. 2. Demonstration av Du Monts televisionssystem »utan
synkroniseringsimpulsen.
