POPULÄR RADIO 234’
mycket högt, är att alla trimpunkter, såväl
mellanfrekvens-som förkretsar och oscillator, äro direkt åtkomliga, utan
att apparaten behöver tagas ur lådan. Den använda
tryckknappsinställningen har monterats tillsammans med
kondensatorn på ett litet chassi, och överföringen från de sex
tryckknapparna sker direkt medelst en
hävstångsanordning till kondensatorn. Utförandet är i stort sett
detsamma som användes vid Solitär-mottagaren. Det torde vara
värt att påpeka, att de sex stationerna lätt kunna inställas
framifrån utan några som helst verktyg, och man har
fullständig frihet att välja stationerna både vad deras läge
på skalan och ordningsföljden beträffar. Detta gäller
naturligtvis även Solitär-mottagaren, och båda apparaterna
äro försedda med ett beslag vid tryckknapparna, som
medgiver insättning av små namnskyltar för de olika
stationerna. Schlager-apparaten har försetts med två
kortvågsband, på så sätt att det vanliga kortvågsbandet, som
sträcker sig mellan 16—50 meter, här uppdelats på två
band, nämligen ett som sträcker sig mellan 13,3—27,5
meter, och ett annat som sträcker sig mellan 24—52
meter. De båda bandens frekvensomfattning är alltså endast
ungefär 1:2 och medgiver följaktligen god utbredning
av de olika kortvågsområdena. Denna uppdelning av
kortvågsområdet innebär ju många fördelar, såsom snabbare
inställning, mindre risk för sidoavstämning, akustisk
återkoppling och skalfel.
Den använda mellanfrekvensen är å
Schlager-mottagaren 465 kc/s. Fasta glimmerkondensatorer användas, och
trimningen sker genom förskjutning av järnkärnan.
Apparaten har 2 st. mellanfrekvenstransformatorer, båda
försedda med järnkärnor, och den första av
transformatorerna har utförts med variabel selektivitet, som regleras
medelst den å klangfärgskontrollen monterade
omkastaren i likhet med vad som sker hos »Europa» och
»Solitär». Den höga mellanfrekvensen och de två förkretsarna
medföra att felavläsiyng på kortvågsstationerna genom
det stora spegelfrekvensavståndet är helt eliminerad.
I »Schlager» användes en högtalare med 25 cm
diameter. Basresonansen är så låg som 70 p/s, och genom den
rikliga magnetiseringen och dimensioneringen av
hög-talartransformatorn är återgivningen av hela tonspektret
synnerligen jämn.
De fyra nu omnämnda mottagartyperna, Superb,
Europa, Solitär och Schlager, äro alla även utförda för
allström. De tre första ha en konstant anodspänning för alla
rören, vare sig nätspänningen är 120 eller 220 V, under
det att hos Schlager allström omkoppling av
anodspänningen sker för slutröret och första lågfrekvensröret vid
inställning för olika spänningar, varigenom
utgångseffekten för höga nätspänningar höjes. Alla
allströmsappa-rater ha som förut nämnts utrustats med
permanentdynamiska högtalare, och som slutrör användes den nya typen
25L6G, motsvarande 6V6G för växelströmsmottagarna.
Till slut bör kanske omnämnas, att apparaterna i år
monterats i större lådor, vilket även i sin mån bidragit
till att förbättra ljudkvaliteten.

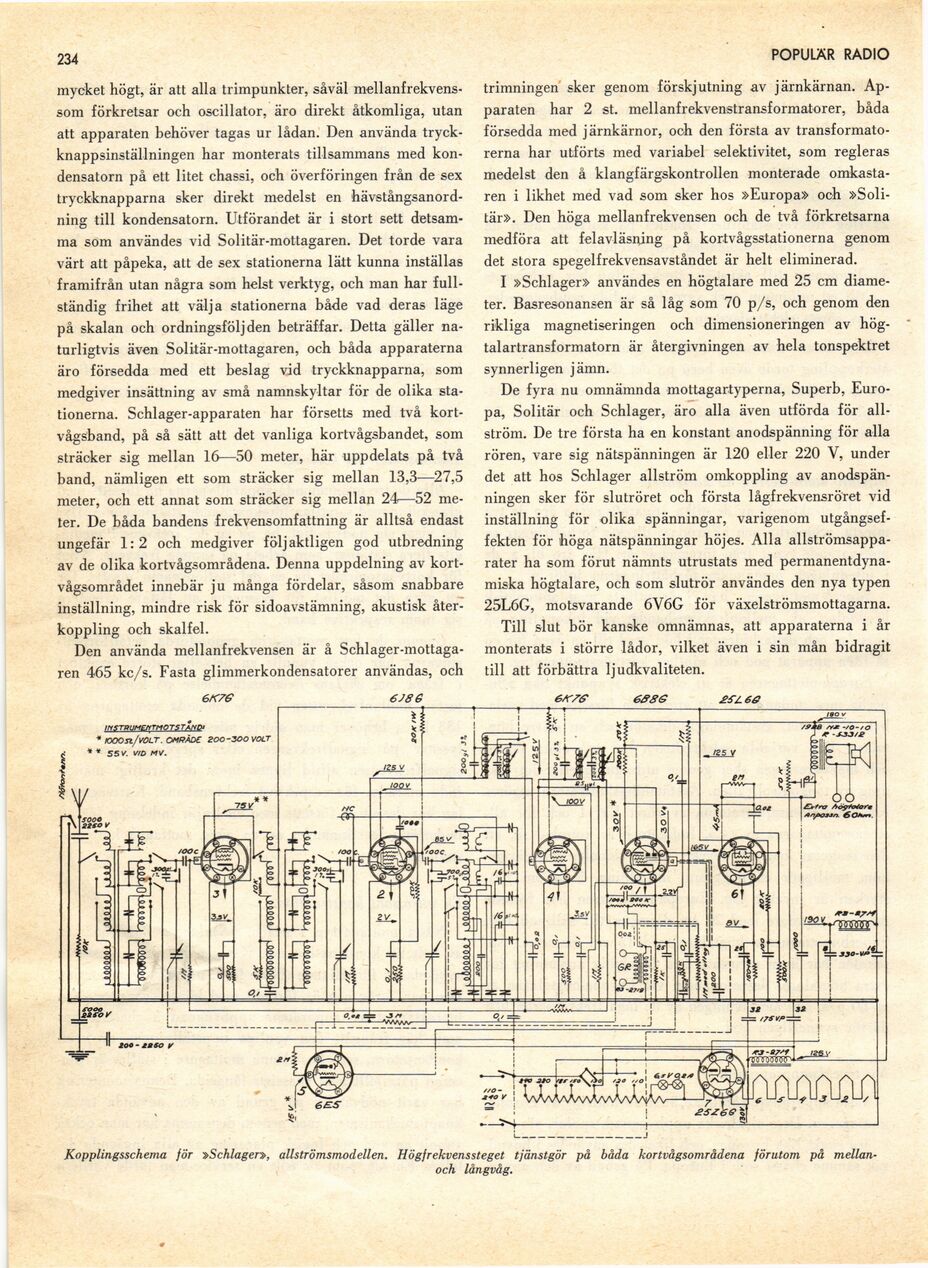

Kopplingsschema för »Schlagerallströmsmodellen. Högfrekvenssteget tjänstgör på båda kortvågsområdena förutom på mellan-
och långvåg.
